Software
A-scan parameters :: Measurement range :: Sound velocity
Amplitudenscans können als Laufzeit- oder Tiefenmessung durchgeführt werden (Abb. 29). Die Aus-
wahl erfolgt durch Angabe der Skalierungseinheit unter Unit in diagrams:
µs (Mikrosekunden) für eine Laufzeitmessung oder
•
mm (Millimeter) für eine Tiefenmessung.
•
Die zur Berechnung einer Tiefenmessung notwendige Angabe der Ausbreitungsgeschwindigkeit
(Schallgeschwindigkeit) wird im Eingabefeld Sound velocity vorgenommen.
Additionals :: delete Yoffset
Die Amplitude eines Ultraschallsignals kann einen Offset aufweisen, der mehrere Millivolt betragen
kann (Messkurve links in Abb. 30). Dieser Amplituden-Offset beeinflusst die Berechnung der Einhül-
lenden des Ultraschallsignals. Das Setzen des Parameters delete Yoffset bewirkt eine automatische
Korrektur des Offsets für jeden Amplitudenscan (Messkurve rechts in Abb. 30).

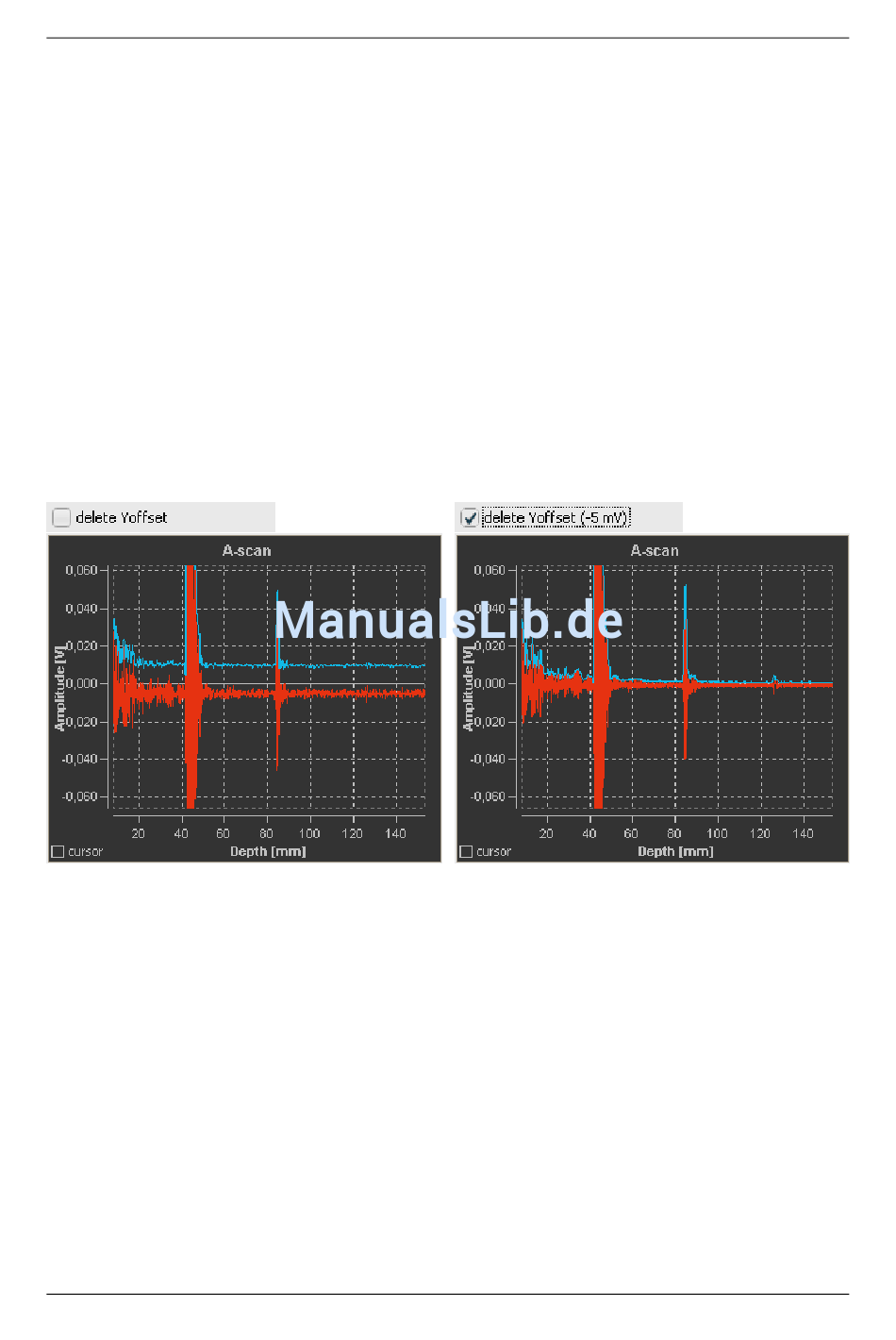

Abb. 30: Amplitudenscan mit und ohne Korrektur des Amplituden-Offsets
Additionals :: PRF
Die Anregung der Ultraschallwandler zur Erzeugung von Schallimpulsen und die anschließende
Analog-Digital-Umsetzung der Signalkanäle (Ultraschallsignal und TGC-Signal) im Echoskop werden
mit einer bestimmten Frequenz getriggert. Diese Triggerfrequenz ist entweder fest vorgegeben
(Stand-alone-Betrieb, externer Trigger) oder vom Parameter PRF abhängig (PC-Betrieb mit
GS-EchoView).
Je Triggerpuls wird immer nur ein Signalkanal verarbeitet. Werden vom Programm sowohl das Ultra-
schallsignal als auch das TGC-Signal angefordert, erfolgt deren Analog-Digital-Umsetzung periodisch
im Wechsel. Während das Programm im Messbetrieb das Ultraschallsignal immer anfordert, ruft es
das TGC-Signal nur dann ab, wenn auch das TGC-Fenster geöffnet ist.
30
GAMPT mbH · Hallesche Straße 99F · D-06217 Merseburg · Tel. +49 3461/2786910 · www.gampt.de
Echoskopbetrieb mit Ein-Element-Wandlern (GS200/GS200i)
