Strom- und Datenübertrager
4.4 Vorbereitung zum Einbau in die Tür
Je nach Werkstoff der Tür (Holz-, Metall-, Kunststofftür) müssen für den Einbau von
SECUREconnect 100 unterschiedliche und geeignete Befestigungsschrauben verwendet
werden, deren Art und Länge von den verwendeten Profilen abhängig sind.
Der maximale Durchmesser der Schrauben darf jedoch 4,0 mm nicht überschreiten. Die Befes-
tigungsschrauben sollten sich ohne Widerstand an SECUREconnect 100 und Stulp durch das
Gerät schieben lassen.
Ausreichend Platz für eine Kabelschlaufe berücksichtigen.
Achten Sie beim Befestigen des SECUREconnect 100 in der Tür darauf, dass sich der Stulp
(vor allem bei Flachstulpen) nicht verformt.

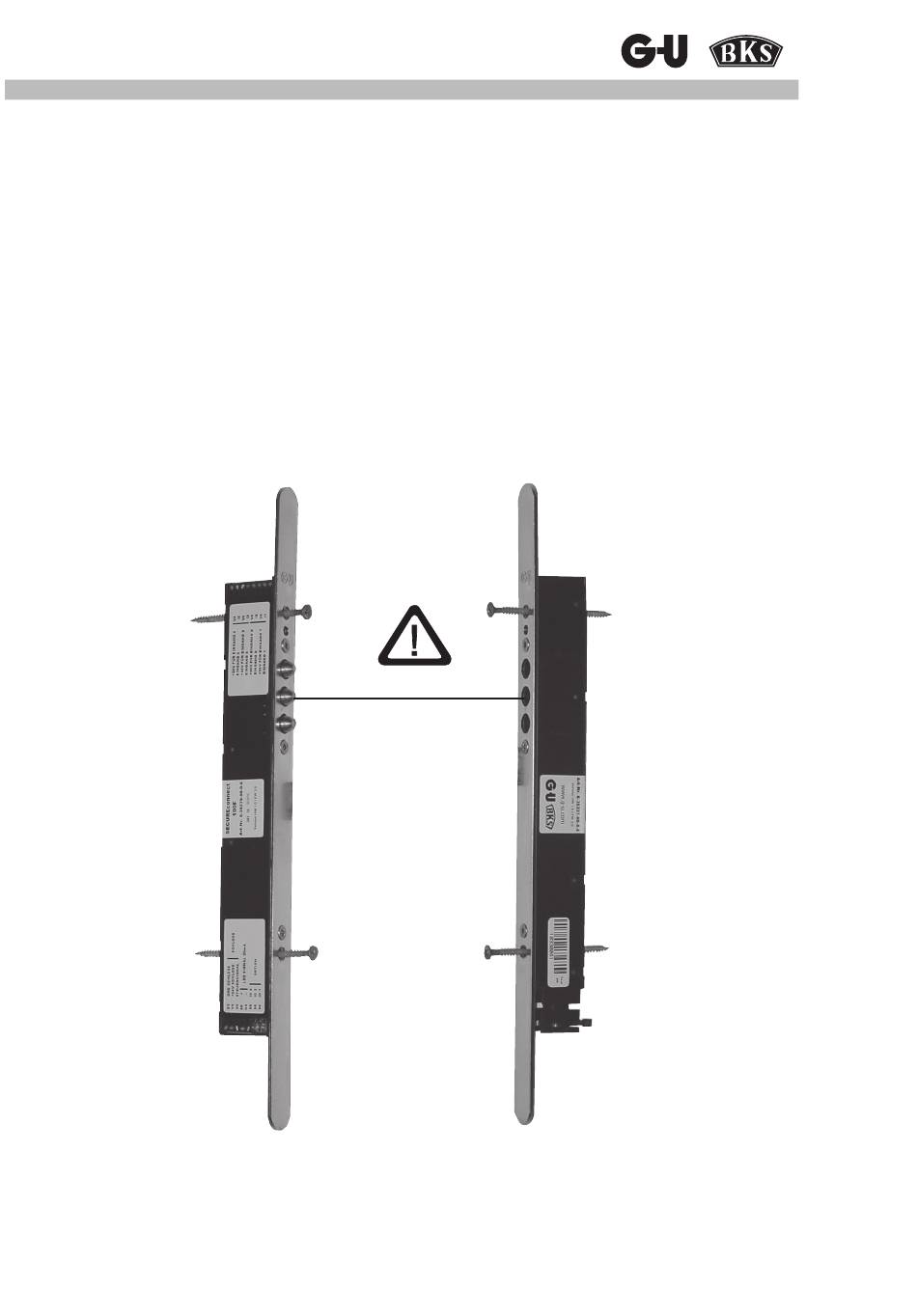

Die Stößelkontakte am SECUREconnect 100F und die Kontaktflächen am
SECUREconnect 100R müssen im eingebauten Zustand exakt gegenüberliegen und dürfen
keinen Versatz von mehr als 2 mm haben.
Darstellung für Holztüren.
Bei Metall und Kunststoff wird SECUREconnect 100F über Stulpschrauben befestigt.
Bitte beiliegende Einbauzeichnung Nr. 0-45733-LO beachten.
Versatz max. 2 mm
