SECUREconnect 100
5
Anschlusshinweise
5.1 Leitungsverlegung und elektrischer Anschluss
Achtung:
Bei Installation und Leitungsverlegung sind die Vorschriften und
Normen für SELV Spannung einzuhalten.
Bei der Leitungsverlegung ist unbedingt darauf zu achten, dass die Kabel im Schloss- bzw.
Stulpbereich beim Einbau nicht gequetscht oder beschädigt werden können.
Abzweigdosen sollten für Wartungsarbeiten zugänglich sein. Kabelart, Leitungslängen und
-querschnitte dürfen nur gemäß den Vorgaben ausgeführt werden.

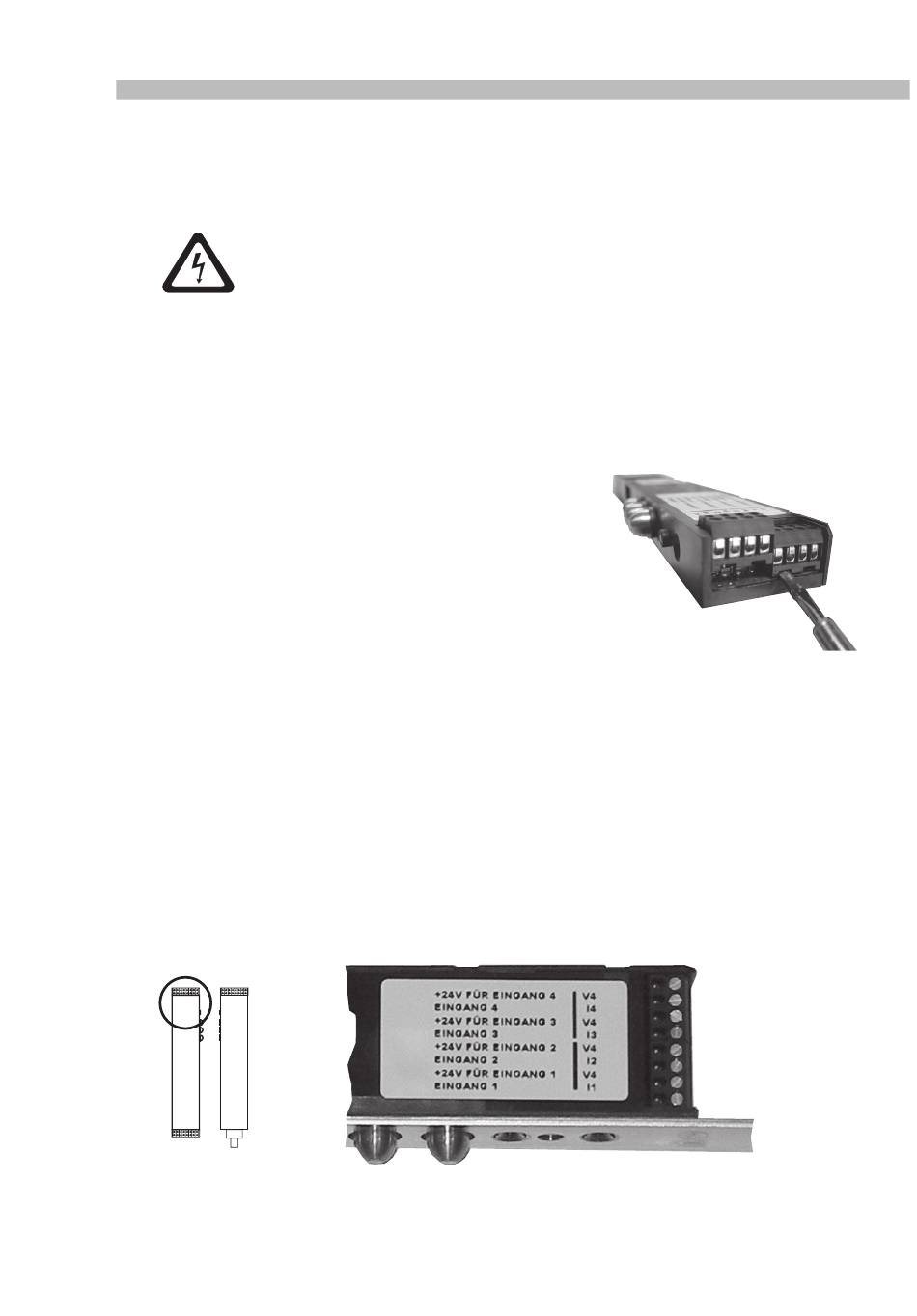

5.2 Allgemeine Beschreibung der Anschlüsse SECUREconnect 100
Zum einfacheren Anschluss lassen sich alle
Anschlussklemmen nach vorn abziehen.
5.3 Beschreibung der Anschlüsse SECUREconnect 100F (Flügelteil)
5.3.1 Anschlussklemmen Rückmeldekontakte (I1 - I4 / V4)
Hier werden die Rückmeldekontakte der elektromechanischen oder elektromotorischen Schlös-
ser (soweit vorhanden und benötigt) angeschlossen.
Diese Meldungen werden bei geschlossener Tür an SECUREconnect 100R verschlüsselt
übertragen und über die Relais eines angeschlossenen I/O-Modules I/O10 (Optional) 1:1 poten-
tialfrei als Wechselkontakt ausgegeben.
(siehe Anschlussplan im Anhang)
SECUREconnect 100F
10
