Strom- und Datenübertrager
4

Montagevorbereitung

Allgemeine Hinweise zur Montage

Die Montage der elektronischen Bauteile erfordert besondere Sorgfalt, da Scheuerstellen,
schadhafte Kabel, beschädigte Kontakte etc. sicherheitsrelevant sind und zum Ausfall des
Systems führen können. Versichern Sie sich vor der Montage vom einwandfreien Zustand der
Bauteile.
Beachten Sie bitte unbedingt die Angaben
der beiliegenden Montagezeichnung!

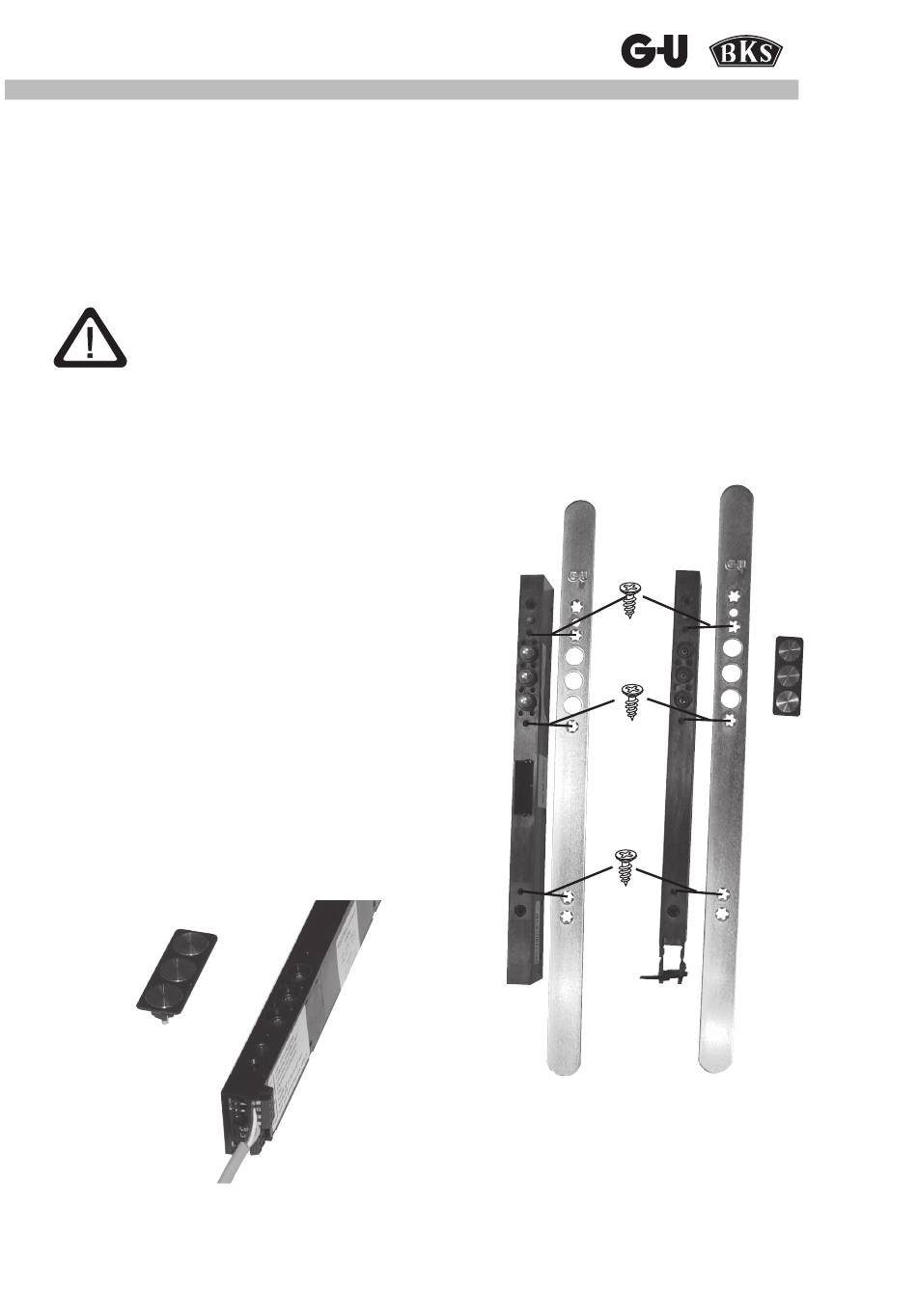

4.1 Stulpblechmontage

Am SECUREconnect 100R und SECUREconnect 100F jeweils den entsprechenden Stulp mit
den 8 mitgelieferten 4 x 7 Torx-Spezielschrauben befestigen (siehe Beutel).
Die Befestigungsschrauben dürfen nur mit geeignetem
Werkzeug für TORX T20 mit einem max. Drehmoment
von 1,0 Nm angezogen werden.
4.2 Montage Kontaktträger und Kontaktplatte
Nach Montage des Stulps muss am
SECUREconnect 100R der Kontaktträger mit den
3 Kontaktplatten montiert werden.
Die 3 Kontaktplatten sind schon im Kontaktträger
montiert, so dass diese Kontakteinheit nur noch in die
dafür vorgesehene Aufnahme am Stulp hineingedrückt
werden muss.
Die Kontakteinheit rastet leicht ein und lässt sich durch
vorsichtiges Aushebeln mit einem geeigneten Werkzeug
(z.B. Schraubendreher) wieder lösen.
Kontaktträger mit
Kontaktplatte
