CAN Betriebsanweisung T601
3 Anschlussbelegung

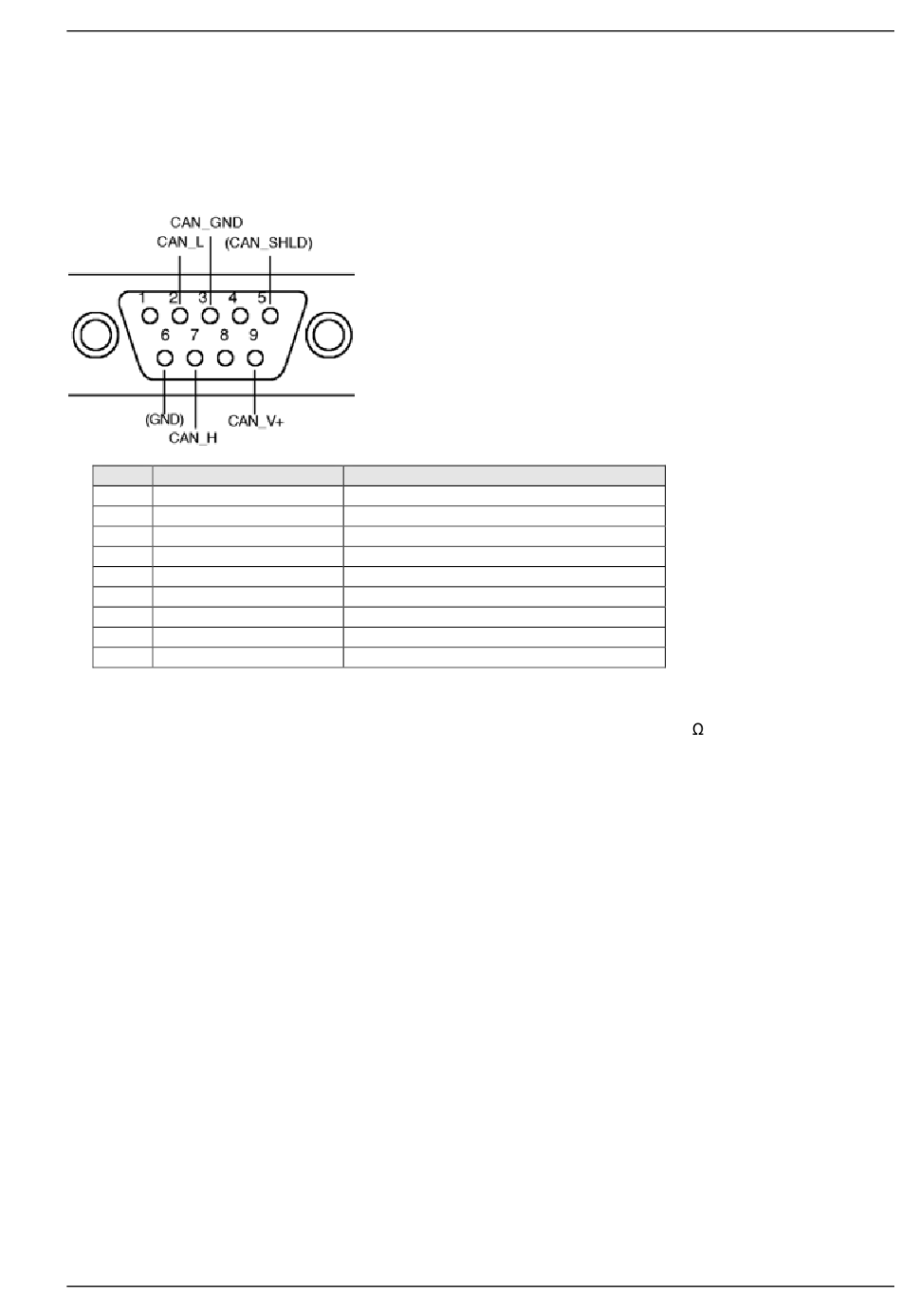

3.1 Verdrahtung CAN Bus Stecker
Der 9 polige D-Sub CAN-Stecker entspricht CIA 102 DS.
Pin
Bezeichnung
1
-
2
CAN_L
3
CAN_GND
4
-
5
(CAN_SHLD)
6
GND
7
CAN_H
8
-
9
(CAN_V+)
3.2 Terminierung
Das letzte Modul auf einem CAN-Strang muss mit einem Abschlusswiderstand (120 ) terminiert werden. Zur
Terminierung des T601, muss ein externer Abschlusswiderstand angeschlossen werden. Dieser
Abschlusswiderstand ist zwischen CAN_H (Pin 7) und CAN_L (Pin 2) anzuschliessen.
Revision 001
Funktion
-
CAN-Datenleitung (dominant low)
CAN Masse
-
CAN Schirm (optional)
Masse (optional)
CAN-Datenleitung (dominant high)
-
Positive Versorgung (optional)
JAQUET AG
5/24
