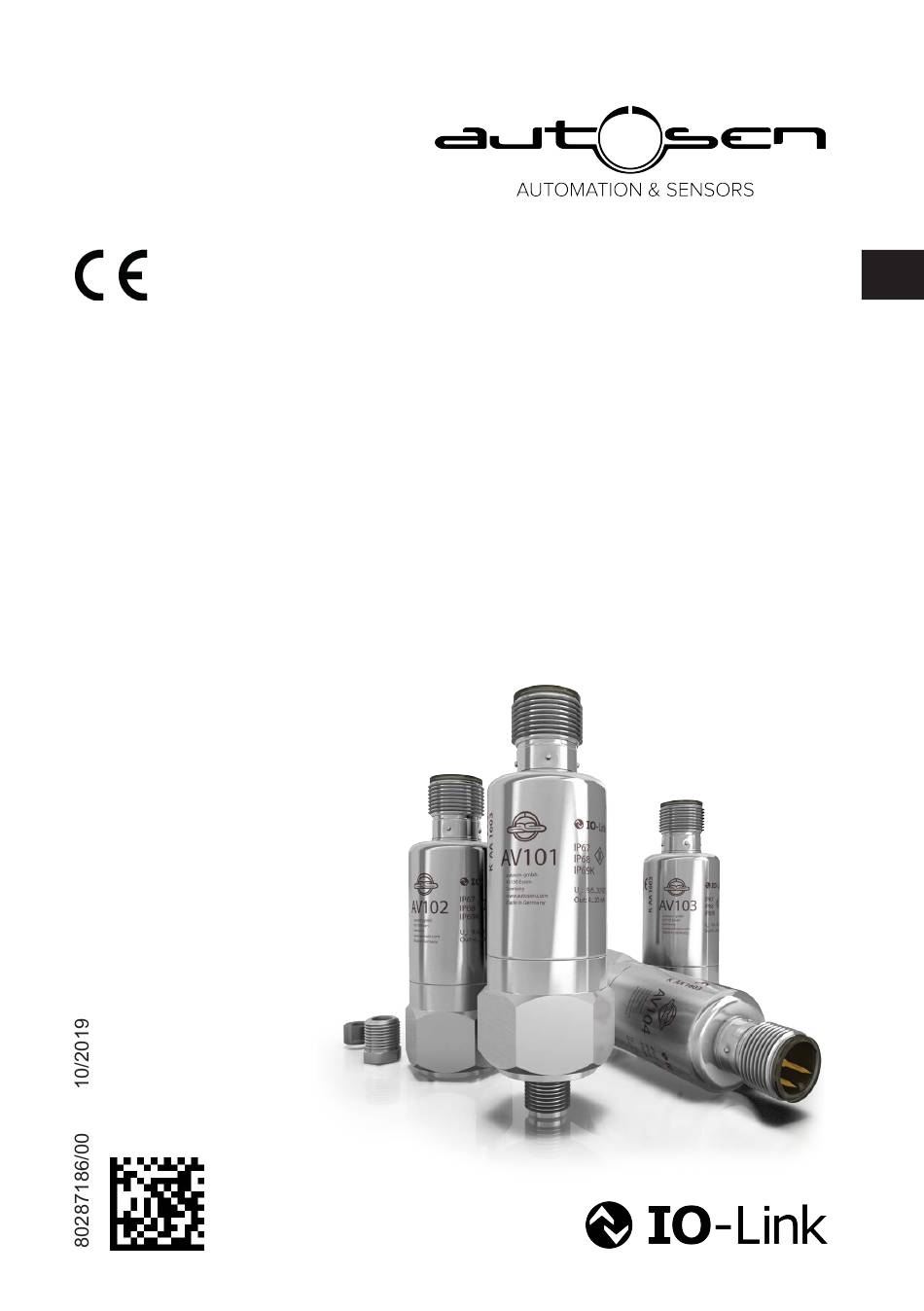

- Seite 1 Gerätehandbuch Schwingungssensor mit IO-Link-Schnittstelle AV101 - AV104...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 3 1�1 Zeichenerklärung �... -
Seite 3: Vorbemerkung
1 Vorbemerkung Technische Daten, Zulassungen, Zubehör und weitere Informationen unter www�autosen�com� 1.1 Zeichenerklärung ► Handlungsanweisungen > Reaktion, Ergebnis → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis 2 Sicherheitshinweise ● Das beschriebene Gerät wird als Teilkomponente in einem System verbaut�... -
Seite 4: Bestimmungsgemäße Verwendung
● Parametrierung und Prozesswertübertragung über die IO-Link-Schnittstelle ● Asynchrones Auslesen von Rohdaten (BLOB - Binary Large Object) 3.1 Produktübersicht Bestellnummer Ausführung AV101 Große Maschinen Leistung: > 300 kW, Drehzahl: > 600 rpm AV102 Große Maschinen Leistung: > 300 kW, Drehzahl: 120 rpm bis 600 rpm... -
Seite 5: 4�1 Kontaktoberfläche Vorbereiten
Die Messrichtung sollte in Richtung der Hauptschwin- gung liegen� Diese verläuft in der Regel in radialer Richtung zur Welle� Bei Festlagern mit hoher Axialkraftaufnahme oder Axiallagern ist die bevorzugte Messrichtung axial zur Welle� 1: Radiale Montage 2: Axiale Montage ► Montage nur in massiver Gehäusewand und senkrecht zur Maschinenoberflä- che in Lagernähe oder am Lagerschild�... -
Seite 6: 4�2 Befestigungsarten
4.2 Befestigungsarten Die folgende Tabelle zeigt den übertragbaren Messbereich von 3 verschiedenen Montagearten� Befestigungsart Frequenzbereich Verschrauben bis ca� 15 kHz Direktes Aufkleben bis ca� 8 kHz Magnet bis ca� 3 kHz 4.2.1 Verschrauben Für die permanente Installation von Sensoren ist das Verschrauben die beste und empfohlene Methode�... -
Seite 7: Elektrischer Anschluss
Die zur Konfiguration des Gerätes notwendigen IODDs, detaillierte Informationen über Prozessdatenaufbau, Diagnoseinformationen und Parameteradressen sowie alle notwendigen Informationen zur benötigten IO-Link-Hardware und Software finden Sie unter www�autosen�com� Die IO-Link-Schnittstelle bietet mit geeigneter Hard- und Software folgende (Zu- satz)funktionen: ● Fernparametrierung des Geräts�... -
Seite 8: 6�2 Schaltfunktion
6.2 Schaltfunktion Der Schaltausgang OUx ändert seinen Schaltzustand bei Über- oder Unterschrei- ten der eingestellten Schaltgrenzen (v-RMS, a-Peak, a-RMS)� Dabei kann zwi- schen Hysterese- und Fensterfunktion gewählt werden� Hysteresefunktion Fensterfunktion v-RMS v-RMS SP = Schaltpunkt SP = oberer Grenzwert rP = Rückschaltpunkt rP = unterer Grenzwert HY = Hysterese FE = Fenster... -
Seite 9: 6�3�4 Crest Faktor
Während des Parametriervorgangs bleibt das Gerät im Arbeitsbetrieb� Es führt seine Überwachungsfunktionen mit dem bestehenden Parameter weiter aus, bis die Parametrierung abgeschlossen ist� ► Gerät über geeignete Hardware an eine Parametriersoftware anschließen� ► Parameter einstellen� Der folgende Screenshot stammt von der autosen-Software autosen:io�... -
Seite 10: Beschreibung
7.1 Parameter Die folgenden IO-Link-Parameter stellen lediglich eine Übersicht dar� Die vollständige Auflistung enthält die IODD des Geräts� Parameter Beschreibung Einstellbereich Identifikation Anwendungsspezifische Freitextfelder, maximal 32 Zeichen pro Feld Markierung Anlagenkennzeichen Ortskennzeichen Parameter Ausgangskonfiguration Schaltverhalten Hysterese / Hno / Hnc / Fno / Fnc Fensterfunktion SEL1 Prozesswert, der am Schaltausgang... -
Seite 11: 7�2 Auslesen Von Rohdaten (Blob)
Parameter Beschreibung Einstellbereich Filter A Typ Bypass / Hochpass / Tiefpass 1 / 3 / 5 kHz Filter für Beschleunigungskennwerte Filter V Typ Tiefpass 1 kHz Filter für die Schwinggeschwindigkeits-Kennwerte Fehlerkonfiguration Ausgang 1/2 FOU1/2 Ausgangsverhalten im Fehlerfall OU (Das Ausgangsverhalten wird nur durch den Prozesswert bestimmt) Anzeigeeinstellung... -
Seite 12: 7�3 Anwendungsbeispiele Zur Filtereinstellung Und Signalauswertung
7.3 Anwendungsbeispiele zur Filtereinstellung und Signalauswertung 7.3.1 Filter a - Auswertung der Signalanteile zwischen 2...1000 Hz Einstellungen DC-Filter: 2 Hz, Hochpass a-Filter: 1 kHz, Tiefpass 2...1000 Hz [Hz] 1000 7.3.2 Filter a - Auswertung der Signalanteile > 3000 Hz Einstellungen DC-Filter: 2 Hz, Hochpass a-Filter: 3 kHz, Hochpass 3000...max Hz... -
Seite 13: Filter V - Auswertung Der Signalanteile Zwischen 2
7.3.3 Filter a - Auswertung der Signalanteile > 10 Hz Einstellungen DC-Filter: 10 Hz, Hochpass a-Filter: Bypass 10...max Hz [Hz] 1000 7.3.4 Filter v - Auswertung der Signalanteile zwischen 2...1000 Hz Einstellungen DC-Filter: 2 Hz, Hochpass v-Filter: 1 kHz, Tiefpass (fest eingestellt) 2...1000 Hz [Hz] 1000... -
Seite 14: Filter V - Auswertung Der Signalanteile Zwischen 10
7.3.5 Filter v - Auswertung der Signalanteile zwischen 10...1000 Hz Einstellungen DC-Filter: 10 Hz, Hochpass v-Filter: 1 kHz, Tiefpass (fest eingestellt) 10...1000 Hz [Hz] 1000 8 Wartung, Instandsetzung und Entsorgung Der Betrieb des Gerätes ist wartungsfrei� Eine Instandsetzung des Gerätes ist nicht möglich�... -
Seite 15: 9�2 Spezifische Konfiguration
9.2 Spezifische Konfiguration Ausgangskonfiguration AV101 AV102 AV103 AV104 SEL1 v-RMS v-RMS v-RMS v-RMS SEL2 a-RMS a-RMS a-RMS a-RMS v-RMS [m/s] SP1 - v-RMS 0,0045 0,0045 0,0028 0,0028 rP1 - v-RMS 0,0043 0,0043 0,0026 0,0026 SP2 - v-RMS 0,0071 0,0071 0,0045...
