TIPTEL 822 XT Installationsanleitung Seite 24

Anschluss der Telefonanlage
Anschluss mehrerer ISDN-Telefone über S -Bus
0
Alternativ zum direkten Einstecken der Geräte kann von der Anlage aus ein S -Bus
0

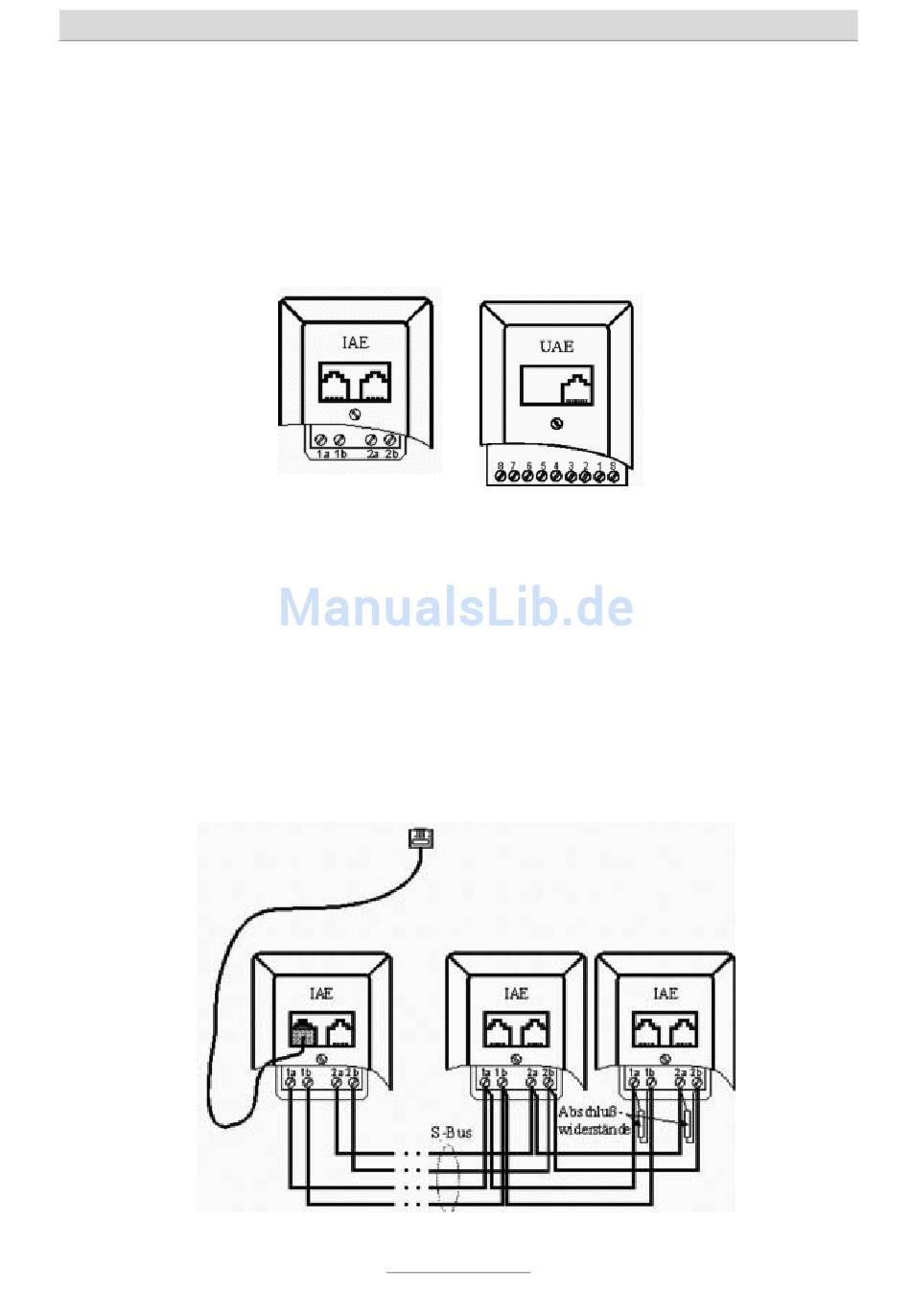

gelegt werden. Hierzu wird unterhalb der Anlage eine IAE- (ISDN-Anschluss-Einheit)
oder UAE- (Universal-Anschluss-Einheit) Dose montiert. Bei IAE-Dosen sind beide
Buchsen parallel geschaltet, bei UAE-Dosen können beide Buchsen mit separaten
Kabeln belegt werden. Wenn unterhalb der Anlage eine UAE-Dose montiert wird, so
können an dieser daher zwei S -Busse gelegt werden.
0
An den Pins 1a, 1b, 2a und 2b (bei einer UAE-Dose an den Pins 3, 4, 5 und 6) wird
ein Telefon- oder Netzwerk-Verlegekabel angeschlossen. Am anderen Ende des Ka-
bels wird eine weitere IAE- (UAE-) Dose und von dieser ausgehend evtl. noch weitere
IAE- (UAE-) Dosen angeschlossen. Die Verkabelung erfolgt 1:1.
Die letzte IAE- (UAE-) Dose erhält zwischen 1a und 1b und zwischen 2a und 2b je-
weils einen (100 Ohm) Abschlusswiderstand. Bei einer UAE-Dose liegen die Ab-
schlusswiderstände einmal zwischen Pin 4 und 5 und einmal zwischen Pin 3 und 6.
Abschlusswiderstände gibt es auch zum Einstecken in die Buchse der letzten Dose
und es gibt auch IAE-Dosen mit integrierten (schaltbaren) Abschlusswiderständen.
