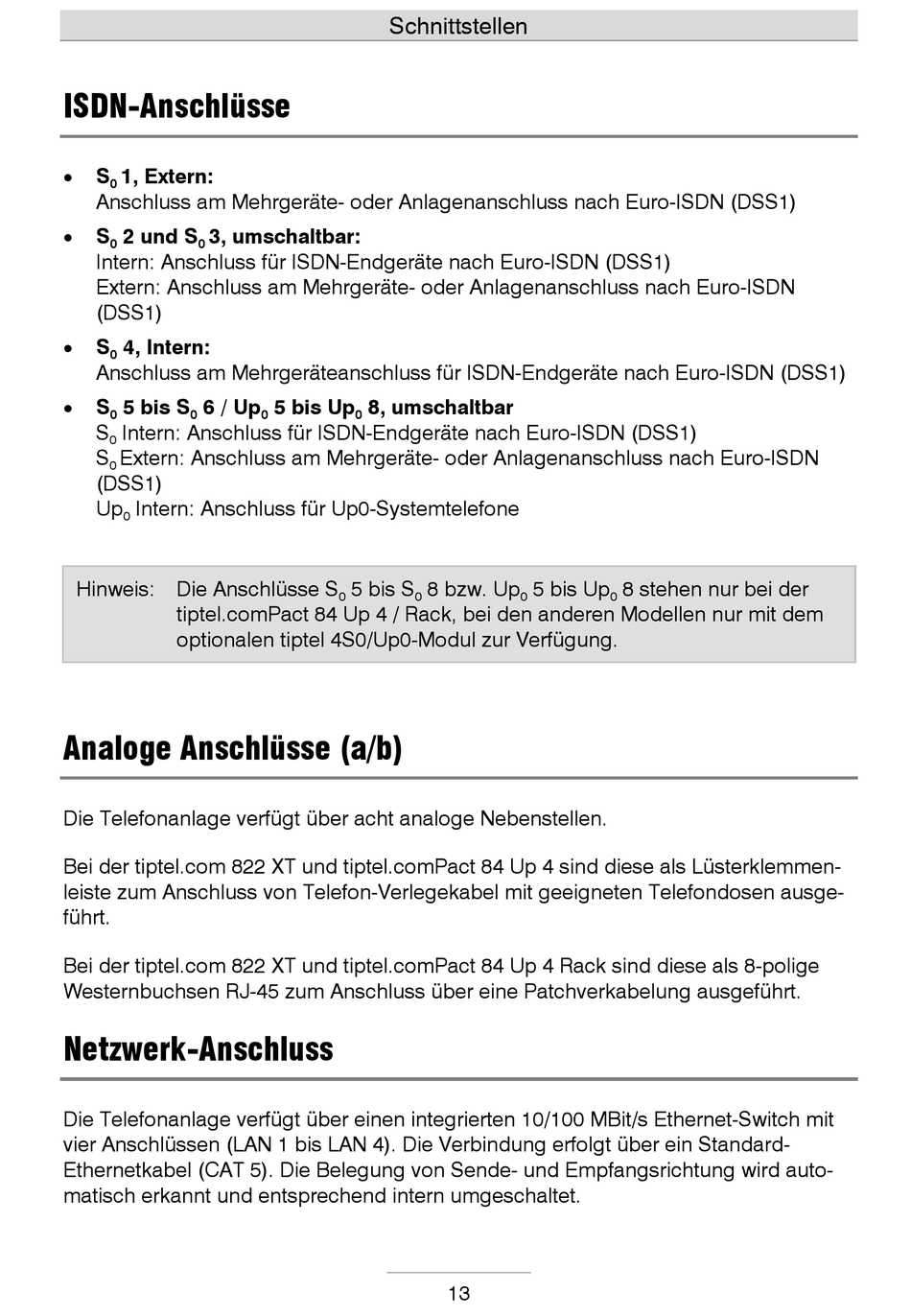

ISDN-Anschlüsse

S 1, Extern:
0
Anschluss am Mehrgeräte- oder Anlagenanschluss nach Euro-ISDN (DSS1)

S 2 und S 3, umschaltbar:
0 0
Intern: Anschluss für ISDN-Endgeräte nach Euro-ISDN (DSS1)
Extern: Anschluss am Mehrgeräte- oder Anlagenanschluss nach Euro-ISDN
(DSS1)

S 4, Intern:
0
Anschluss am Mehrgeräteanschluss für ISDN-Endgeräte nach Euro-ISDN (DSS1)

S 5 bis S 6 / Up
0 0
S Intern: Anschluss für ISDN-Endgeräte nach Euro-ISDN (DSS1)
0
S Extern: Anschluss am Mehrgeräte- oder Anlagenanschluss nach Euro-ISDN
0
(DSS1)
Up Intern: Anschluss für Up0-Systemtelefone
0
Hinweis: Die Anschlüsse S
tiptel.comPact 84 Up 4 / Rack, bei den anderen Modellen nur mit dem
optionalen tiptel 4S0/Up0-Modul zur Verfügung.
Analoge Anschlüsse (a/b)
Die Telefonanlage verfügt über acht analoge Nebenstellen.
Bei der tiptel.com 822 XT und tiptel.comPact 84 Up 4 sind diese als Lüsterklemmen-
leiste zum Anschluss von Telefon-Verlegekabel mit geeigneten Telefondosen ausge-
führt.
Bei der tiptel.com 822 XT und tiptel.comPact 84 Up 4 Rack sind diese als 8-polige
Westernbuchsen RJ-45 zum Anschluss über eine Patchverkabelung ausgeführt.

Netzwerk-Anschluss

Die Telefonanlage verfügt über einen integrierten 10/100 MBit/s Ethernet-Switch mit
vier Anschlüssen (LAN 1 bis LAN 4). Die Verbindung erfolgt über ein Standard-
Ethernetkabel (CAT 5). Die Belegung von Sende- und Empfangsrichtung wird auto-
matisch erkannt und entsprechend intern umgeschaltet.
Schnittstellen
5 bis Up 8, umschaltbar
0 0
5 bis S 8 bzw. Up
0 0
5 bis Up
0 0
13
8 stehen nur bei der
