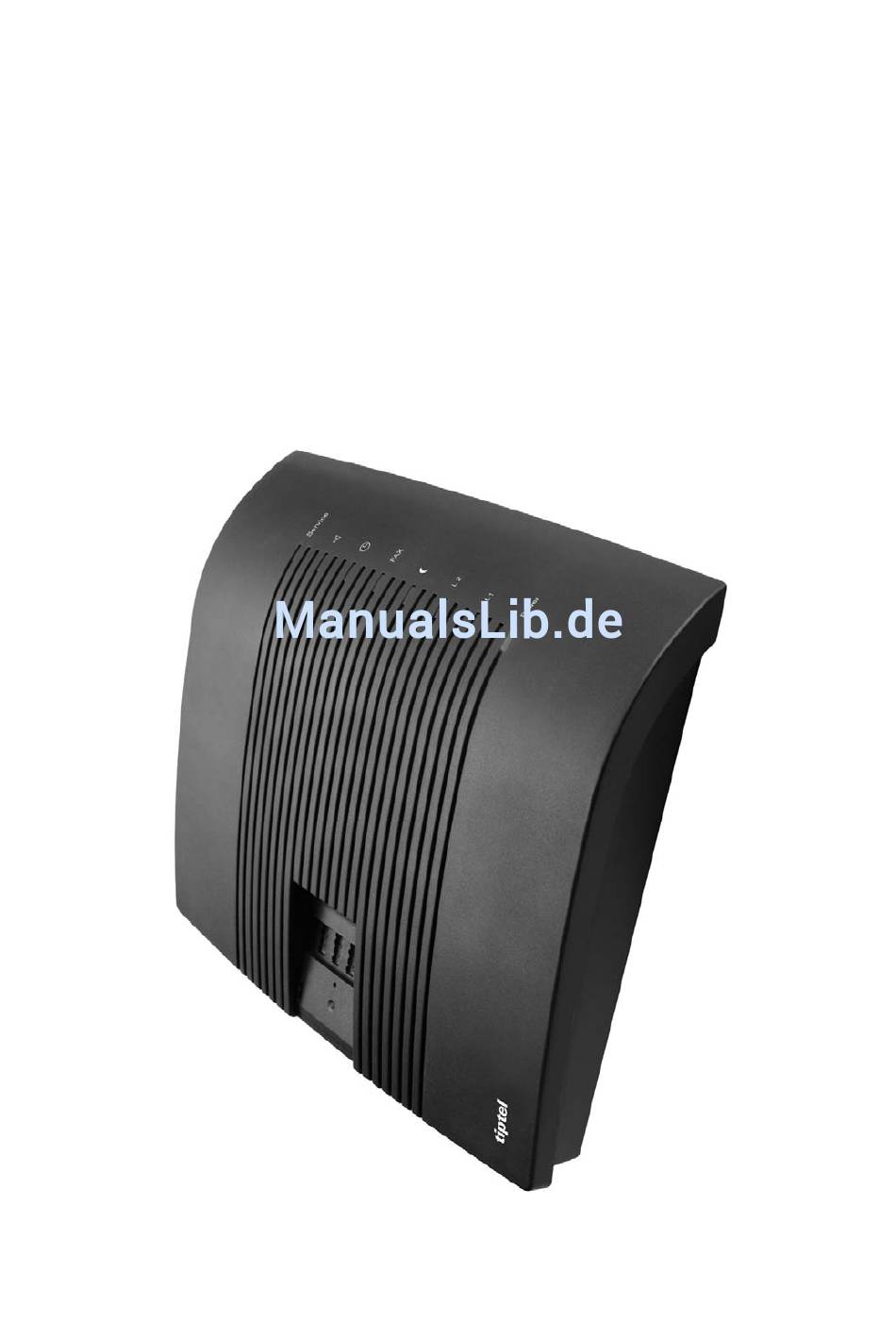

- Seite 1 Bedienung (D/A/CH) Konfiguration und Einstellungen Planung und Installation Analoge Telefonanlage tiptel 2/8 USB tiptel...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis .................... 3 Allgemeines...................... 6 Lieferumfang....................6 Hinweise zu diesem Handbuch ..............6 Kurzbeschreibung ..................7 Leistungsmerkmale ..................8 Zubehör optional ..................9 Geeignete Endgeräte ................. 9 Telefone....................10 Die Leuchtanzeigen (LEDs)................ 11 Übersicht der Hör- und Ruftöne ..............12 Bedienung ...................... - Seite 4 Inhaltsverzeichnis Konfiguration und Einstellungen ..............35 PC-Konfigurationssoftware................. 35 Das Programmiertelefon ................37 Amtsberechtigung................... 38 Amtszugang einrichten ................38 Amtsignalisierung einrichten ..............40 Weiterschaltung von Amtsanrufen............41 Externe Anrufweiterschaltung ..............42 Automatischen Amtszugang einstellen ..........44 Musik im Haltezustand einstellen ............45 Wahlsperre einrichten ................
- Seite 5 Inhaltsverzeichnis Funktionstest................... 72 PC-Anschluss..................73 Installation bei Verwendung der FAX-Weiche..........73 Anzeige bei Netzausfall ................74 Reset-Taster....................74 Erweiterung Türsprechmodul..............75 Anhang......................76 Service ......................76 Gewährleistung................... 77 CE-Zeichen ....................78 Umweltverträglichkeit ................. 78 Hilfe bei Funktionsstörungen................79 Grundeinstellung der Telefonanlage (Werkseinstellung) ......81 Technische Daten ....................
-
Seite 6: Allgemeines
Montageset bestehend aus 2 Schrauben und 2 Dübel 6mm Hinweise zu diesem Handbuch Dieses Handbuch beschreibt die analoge Telefonanlage tiptel 2/8 USB. Damit Sie neben den Grundfunktionen auch die Vorteile der Telefonanlage nutzen können sollten Sie das Handbuch auch nach der Inbetriebnahme griffbereit halten. Zur Er- leichterung der Übersicht ist dieses Handbuch in drei Themenbereiche gegliedert:... -
Seite 7: Kurzbeschreibung

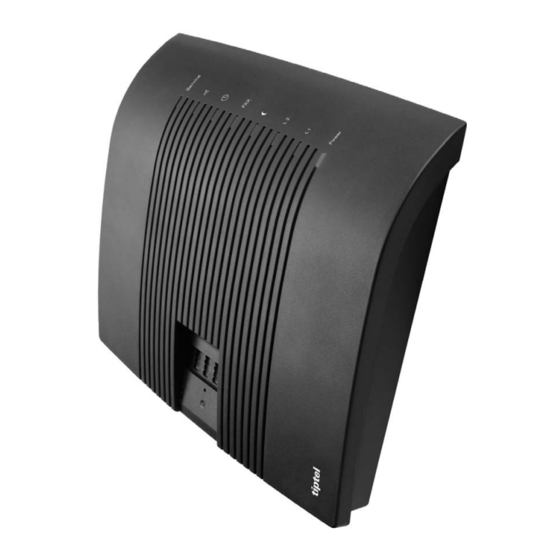

Montage und Verkabelung zu beachten ist. Kurzbeschreibung Die Telefonanlage tiptel 2/8 USB bietet die Möglichkeit bis zu acht analoge Telefon- endgeräte an zu schließen und damit internen und über die beiden Amtsanschlüsse externen Telefonverkehr auszuführen. Die Telefonanlage tiptel 2/8 USB hat dafür eine Reihe komfortabeler Leistungsmerkmale, die das Telefonieren vereinfachen. -
Seite 8: Leistungsmerkmale
Allgemeines Leistungsmerkmale 2 analoge Amtsleitungen und 8 analoge Nebenstellen Gezielte Amtsbelegung zur Gebührentrennung Priorisierung von Amtsleitungen Automatische Amtsholung zum bequemen Telefonieren Amtsberechtigung selektiv programmierbar Reservieren der Amtsleitung Amtsberechtigung, Halbamtsberechtigung Berechtigungen für Orts-, Fern- und Auslandsgespräche ... -
Seite 9: Zubehör Optional
Einfache Programmierung der TK-Anlage per Telefon oder PC (USB-Anschluss) Firmware Update über PC oder Server * NAME-CLIP-fähige Telefone erforderlich (z.B. tiptel 160 und tiptel 272, 274, 275) Zubehör optional tiptel TSM 1, Türsprechmodul (4+n-Technik), kein Verlust von Nebenstellen Ist für die Nutzung der Apothekerschaltung notwendig, wo durch Betätigung der... -
Seite 10: Telefone
Allgemeines Telefone Die Telefone müssen folgenden Spezifikationen entsprechen: MFV-Telefone (MFV = Mehrfrequenzwahlverfahren): Telefone, die die Wahlinformati- onen durch Tonfolgen übermitteln. Neben den Tasten – und sind auch die Tasten und verfügbar. Für die Weitervermittlung ist eine Flash-Taste ( ) erforderlich. -
Seite 11: Die Leuchtanzeigen (Leds)
Bedienung Die Leuchtanzeigen (LEDs) Die Leuchtanzeigen (LEDs) informieren über die verschiedenen Funktionszutände der Telefonanlage. Die Bedeutung der Leuchtanzeigen sind in der folgenden Tabelle aufgelistet. Aufdruck Funktion LED ein LED aus Power Betriebsbereitschaft Netzspannung ist Netzspannung abgeschaltet. eingeschaltet. Telefonanlage Telefonanlage außer Funktion funktionsbereit. -
Seite 12: Übersicht Der Hör- Und Ruftöne
Bedienung Übersicht der Hör- und Ruftöne * Interner Wählton als Dauerton in B, CH, E, F, GR, NL, P, UK Funktionsbeschreibung Hörtöne Interner Wählton Sie hören den internen Wählton sobald Sie den Telefonhörer abheben. Sie können jetzt über die Telefontastatur Ziffern eingeben und wählen. -
Seite 13: Bedienung
Bedienung Bedienung In der Bedienungsanleitung werden folgende Symbole zur Aktivierung und Deaktivie- rung von Funktionen und Leistungsmerkmalen benutzt: Telefonhörer abheben Zifferneingabe Eingabe von Sondertasten R-Taste Flash-Funktion Telefonhörer auflegen Hinweise Rufnummernplan Die Telefonanlage hat einen festen unveränderbaren Rufnummernplan. Diese Ruf- nummern können von jedem Telefon aus gewählt werden um die zugehörigen Funk- tionen auszuführen. - Seite 14 Bedienung Telefon 6 Anruf Telefon 7 Anruf Telefon 8 Anruf Türstation mit TSM1 Verbindung mit Tür Türöffner mit TSM1 Türöffnerbetätigung Rufgruppe 1 Ruf der Rufgruppe Rufgruppe 2 Ruf der Rufgruppe Rufgruppe 3 Ruf der Rufgruppe Rufgruppe 4 ...
-
Seite 15: Netzausfall
Bedienung Netzausfall Bei Ausfall des 230V-Stromnetzes oder bei herausgezogenem Steckernetzteil ist Telefon 21 direkt mit der Amtsleitung 1 verbunden. Mit Telefon 21 kann dann direkt gewählt werden. Die anderen Telefone sind funktionslos. Die Einstellungen und Leistungsmerkmale bleiben gespeichert und stehen nach Rückkehr der Netzspannung bzw. -
Seite 16: Gehendes Amtsgespräch
Bedienung Nebenstellen, bei denen automatische Amtsholung eingestellt ist, erhalten nach dem Abheben des Telefonhörers sofort den Amtswählton. Für Interngespräche muss daher vorher die Taste gedrückt werden. Es ertönt der interne Wählton. Gehendes Amtsgespräch Amtsgespräch mit Amtsholung 0 An amtsberechtigten Telefonen können Sie mittels Amtsholung ein Amt belegen ... -
Seite 17: Rückfrage
Bedienung Telefon 22: Der interne Wählton ertönt. Telefonhörer abheben. Amtsholung Amtzugang 1 wählen. Bei freiem Amtszugang ertönt der externe Amtswählton. Ist der Amtszugang besetzt hören Sie den Besetztton der Telefonanlage. In diesem Fall legen Sie bitte auf und versuchen es später noch einmal. -
Seite 18: Rückfrage Mit Übergabe Des Gespräches (Vermitteln)
Bedienung Rufnummer wählen. Sie hören den Freiton und das angewählte Telefon klingelt. Sind für die Nebenstellen Namen konfiguriert worden so wird an NAME- Clip-fähigen Telefonen der Anrufername angezeigt sonst erfolgt nur die Anzeige der Anrufernummer. Ist das angewählte Telefon belegt so hören Sie den Besetztton. -
Seite 19: Vermitteln Von Amtsgesprächen Ohne Ankündigung
Bedienung Rufnummer wählen. Sie hören den Freiton und das angewählte Telefon klingelt. Sind für die Nebenstellen Namen konfiguriert worden so wird an NAME-Clip-fähigen Telefonen der Anrufername angezeigt sonst erfolgt nur die Anzeige der Anrufernummer. Ist das angewählte Telefon belegt so hören Sie den Besetztton. -
Seite 20: Vermitteln Von Amtsgesprächen Zu Externen Teilnehmern
Bedienung Telefon 22: Telefonhörer auflegen. Telefon 23 wird gerufen Wird das Gespräch nicht innerhalb von 45s angenommen erfolgt ein Rückruf des Vermittlungs-Telefon 22. Ebenso wenn Telefon 23 besetzt ist. Telefon 23: Telefonhörer abheben. Gehaltener Gesprächspartner wird mit Telefon 23 verbunden. Amtsgespräch führen Telefonhörer auflegen. -
Seite 21: Trennen Von Speziellen Amtsverbindungen
Bedienung Gesprächspartner von Amt1 ist mit Sie hören den Besetztton der Gesprächspartner von Amt2 Telefonanlage. verbunden. Telefon 22: Telefonhörer auflegen. Die Telefonanlage überwacht die beiden Amtsleitungen und beendet die Gespräche nach den per PC-Konfiguration eingestellten Vorgaben. Trennen von speziellen Amtsverbindungen Amtsverbindungen, die durch die Telefonanlage aufgebaut wurden (Apothekerschal- tung, Externe Anrufweiterschaltung), können von Telefon 21 manuell getrennt wer- den. -
Seite 22: Zusammenstellung Der Funktionen Bei Amtsleitung Im Halten
Bedienung 2. Kennziffer für gezielte Bei freiem Amtszugang ertönt der externe Amtsholung Amt 1 wählen. Amtswählton. Ist der Amtszugang besetzt hören Sie den Besetztton der Telefonanlage. In diesem Fall legen Sie bitte auf und versuchen es später noch einmal. 3. - Seite 23 Bedienung Aktive Amtverbindung wird getrennt. Gesprächsteilnehmer erhält Besetztton Schaltet zwischen den Amtsleitungen Eine Amtsleitung ist aktiv, die zweite hin und her (makeln). Amtsleitung ist im Halten. Einleitung zum Weitervemitteln gefolgt Eine Amtsleitung ist aktiv, die zweite von der Wahl der Zielrufnummer des Amtsleitung ist im Halten.
-
Seite 24: Leistungsmerkmale Teilnehmer
Bedienung Leistungsmerkmale Teilnehmer Die nachfolgende Liste beschreibt die Leistungsmerkmale, die Ihnen als Teilnehmer an Ihrer Nebenstelle zur Verfügung steht. Anrufübernahme (Pick-Up) Wenn Sie ein anderes Telefon klingeln hören, können Sie den Anruf mit Ihrem Telefon übernehmen (Pick Up). Eine Anrufübernahme ist für die Rufarten Internruf und Amtsruf möglich. -
Seite 25: Anrufumleitung Ausschalten
Bedienung Anrufumleitung nach Telefon Kennziffer Anrufumleitung ausschalten Telefonhörer abheben. Der interne Sonderwählton ertönt Kennziffer Mit Kennziffer 80 wird die Anrufumleitung wählen. deaktiviert. Sie hören den internen Wählton. Telefonhörer auflegen. Anrufumleitung ist ausgeschaltet. Anrufumleitungen zu externen Zielen können über die PC-Konfiguration einge- geben und aktiviert werden. -
Seite 26: Kurzwahl
Bedienung Telefonhörer abheben. Ihr Telefon ist mit der Amtsleitung verbunden. Sie hören den Amtswählton. Gewünschte Telefonnummer wäh- Da sie bereits mit der Amtsleitung len. verbunden sind, entfällt die Wahl der Amtsholung. Kurzwahl Bei der Kurzwahl werden die im zentralen Telefonbuch abgelegten externen Zielruf- nummern mittels 3-stelliger Kurzwahlnummer aufgerufen und automatisch an der Amtsleitung gewählt. -
Seite 27: Anklopfen
Bedienung abgehoben, erfolgt ohne weitere Wahl der Ruf des Internteilnehmers. Damit ist der automatische Verbindungsaufbau beendet. Beispiel: Telefon 21 will mit Telefon 22 telefonieren. Telefon 22 ist besetzt. Telefon 21 aktiviert Rückruf bei Besetzt. Telefon 21: Telefonhörer abheben. Der interne Wählton ertönt. Interne Rufnummer wählen. -
Seite 28: Halten
Bedienung Halten Amtsgespräche können in Ihrer Telefonanlage gehalten werden. Halten wird während Amtsgesprächs mit der Taste eingeleitet und beendet. Der Gesprächspartner hört während des Haltens die Wartemusik. Wird der Telefonhörer aufgelegt während noch ein Gespräch gehalten wird erfolgt bis zu 45s lang ein Rückruf. -
Seite 29: Personenruf / Dringlichkeitsruf
Bedienung Personenruf / Dringlichkeitsruf Die Telefonanlage bietet die Möglichkeit gleichzeitig alle Nebenstellen mit einem in- dividuellen Rufsignal (Klingelsignal) zu rufen. Telefone mit Standardrufzeichen geben das Rufsignal im gleichen Rhythmus wieder wie es aufgeschaltet wird. Es stehen sieben individuelle Rufrhythmen für Personen- oder Dringlichkeitsrufe zur Verfügung, die über die Kennziffern 71 bis 77 angewählt werden können. -
Seite 30: Rufgruppen
Bedienung Rufgruppen Die internen Telefonanschlüsse können zu beliebigen Rufgruppen zusammenge- schlossen werden und sind damit unter einer einzigen Telefonnummer erreichbar. Es stehen vier verschiedene Rufgruppen zur Verfügung. Ein Telefonanschluss kann bei mehreren Rufgruppen teilnehmen. Die Türstation kann nicht Mitglied einer Rufgruppe sein. Wird die Rufgruppennummer gewählt werden alle freien Teilnehmer der Rufgruppe gerufen mit Ausnahme der Telefone die Ruhe vor dem Telefon aktiviert haben. -
Seite 31: Ruhe Vor Dem Telefon
Bedienung Ruhe vor dem Telefon Jede Nebenstelle kann so eingestellt werden, dass das Telefon bei einem Anruf nicht klingelt (Ruhe vor dem Telefon). Die Funktion Ruhe vor dem Telefon wird durch Wahl der Kennziffer e ingeschaltet. Abgehende Gespräche sind weiter- ... -
Seite 32: Zieltelefon Für Raumüberwachung Vorbereiten
Bedienung Beispiel: Telefon 23 steht im Kinderzimmer und soll zur Überwachung aktiviert wer- den. Telefon 21 wird zur Durchführung der Raumüberwachung herangezogen. Zieltelefon für Raumüberwachung vorbereiten Telefon 23: Telefonhörer abheben. Der interne Wählton ertönt Zur Vorbereitung der Raumüber- Sie hören einen Quittungston. ... -
Seite 33: Funktionsweise
Bedienung Funktionsweise Zur Erkennung einer FAX-Nachricht wird das vom anrufenden FAX gesendete Fax-Signal (CNG) ausgewertet. Hierzu wird bei jedem An- ruf auf der Amtsleitung 1 die Verbindung angenommen und ca. 5s lang auf das CNG-Signal gewartet. Wird das CNG-Signal erkannt er- folgt ein Anruf des Fax-Gerätes. -
Seite 34: Fax-Weiche Ausschalten
Bedienung Fax-Weiche ausschalten 1. Telefonhörer von Telefon 21 Sie hören den Wählton der Telefonanla- 2. Kennziffer wählen. Sie hören den Quittungston. 3. Telefonhörer auflegen. Die Fax-Weiche ist ausgeschaltet. Die LED FAX erlicht. Nur für die Schweiz gilt: Ein- und Ausschalten der FAX-Weiche kann nur durch das Programmiertelefon oder die PC-Konfigurationssoftware erfolgen. -
Seite 35: Konfiguration Und Einstellungen
Es erscheint die Produktauswahl. Wählen Sie in der oberen Hälfte das Thema Telefonanla- gen/Systemtelefone Klicken Sie im unteren Bereich das Kästchen neben tiptel 2/8 USB Aktivieren Sie die Schaltfläche Installieren. Die Installation startet. Folgen Sie den Anweisungen auf dem Bildschirm. Zur Einrich- tung der USB-Schnittstelle belassen Sie die CD-ROM nach der Installation im Lauf- werk. -
Seite 36: Einrichten Der Usb-Schnittstelle
Konfiguration und Einstellungen Einrichten der USB-Schnittstelle Verbinden Sie die Telefonanlage über das beiliegende USB-Kabel mit einem USB- Anschluss Ihres PCs und stellen Sie die Spannungsversorgung der Telefonanlage her. Es erscheint eine Aufforderung zum installieren eines USB-Treibers. Dieser befindet sich auf der CD-ROM Configuration Software im Pfad D:\Driver\2-8 USB\USB. -
Seite 37: Das Programmiertelefon
Konfiguration und Einstellungen Zusätzlich zu den auch mittels Programmiertelefon einstellbaren Funktionen können Sie mit der PC-Konfiguration folgende Leistungsmerkmale konfigurieren: Berechtigung Kurzwahl Berechtigung Ruhe vor dem Telefon Berechtigung Pick up Berechtigung Personenruf Berechtigung Raumüberwachung Anrufumleitung extern ... -
Seite 38: Amtsberechtigung
Konfiguration und Einstellungen Ist die Eingabe fehlerhaft ertönt ein unterbrochener Fehlerton. Die Programmier- ebene wird automatisch 30s nach Wahl der letzten Ziffer oder mit Telefonhörer auflegen verlassen. Die Konfiguration wird dauerhaft in einem nichtflüchtigen Speicher abgelegt. Nach einem Stromausfall steht die Konfiguration wieder zur Verfügung. Lediglich die Uhrzeit muss neu gestellt werden. -
Seite 39: Amtszugang Ein- Oder Ausschalten
Konfiguration und Einstellungen unbedingt gesperrt werden. Ansonsten kann es – je nach Konfiguration – vorkom- men, dass Sie bei jedem zweiten abgehenden Gespräch kein Amt erhalten (Grund- einstellung ist die abwechselnde Belegung der Amtsleitung). Amtszugang ein- oder ausschalten Beispiel: Amtszugang Amtsleitung 1 für Telefon 23 soll ausgeschaltet werden. 1. -
Seite 40: Amtsignalisierung Einrichten
Konfiguration und Einstellungen Amtsignalisierung einrichten Ankommende Amtsgespräche werden im eingestellten Rufrhythmus signalisiert. Die Signalisierung kann individuell für jedes Telefon ein- oder ausgeschaltet werden. Die Programmierung wird von Telefon 21 aus nach unten stehender Tabelle durchge- führt. In der Grundeinstellung ist die Amtsignalisierung beider Amtsleitungen für alle Telefone eingeschaltet. -
Seite 41: Weiterschaltung Von Amtsanrufen
Konfiguration und Einstellungen Tabelle der Kennziffern Amtsignalisierung Telefon alle Amtssignalisie- rung Amtslei- tung 1 ein Amtssignalisie- rung Amtslei- tung 1 aus Amtssignalisie- rung Amtslei- tung 2 ein Amtssignalisie- rung Amtslei- tung 2 aus Weiterschaltung von Amtsanrufen Über das Programmiertelefon lässt sich eine einfache Weiterschaltung aktivieren. Ist eine aufwendigere Weiterschaltung erforderlich kann diese per PC-Konfiguration ein- gerichtet werden. -
Seite 42: Weiterschaltung Ausschalten
Konfiguration und Einstellungen Weiterschaltung ausschalten 1. Telefon 21: Telefonhörer abhe- Der interne Wählton ertönt. 2. Kennziffer wählen. Programmierebene einschalten. Sie hören den Quittungston 3. Kennziffer wählen um die Sie hören den Quittungston. Weiterschaltung auszuschalten. Die Weiterschaltung ist ausgeschaltet. Amtsgespräche werden an allen amts- signalisierungsberechtigten Telefonen gleichzeitig signalisiert. -
Seite 43: Externe Anrufweiterschaltung Von Anrufen Auf Amtsleitung 1 Ausschalten
Konfiguration und Einstellungen 1. Telefon 21: Telefonhörer abheben Der interne Wählton ertönt. 2. Kennziffer wählen. Programmierebene einschalten. Sie hören den Quittungston 3. Kennziffer wählen um die Sie hören den Quittungston. Externe Anrufweiterschaltung für Die Externe Anrufweiterschaltung für Amtsleitung 1 einzuschalten. -
Seite 44: Automatischen Amtszugang Einstellen
Konfiguration und Einstellungen Tabelle der Kennziffern Externe Anrufweiterschaltung Amt 1 –> Amt 2 Amt 2 –> Amt 1 Amt 1-> Amt 2 und Amt 2 -> Amt 1 Externe Anrufweiterschal- tung ein Externe Anrufweiterschal- tung aus Automatischen Amtszugang einstellen Wenn der automatische Amtszugang eingeschaltet ist und der Hörer abge-hoben wird, wird sofort eine Amtsverbindung hergestellt. -
Seite 45: Musik Im Haltezustand Einstellen
Konfiguration und Einstellungen Tabelle der Kennziffern Automatischer Amtszugang Telefon alle automatischer Amtszugang ein automatischer Amtszugang Musik im Haltezustand einstellen Im Haltezustand der Amtsleitung wird dem Teilnehmer ein Musikstück vorgespielt. Dieses Musikstück können Sie wahlweise für jede Amtsleitung ein- oder ausschalten. Die Programmierung wird von Telefon 21 aus nach unten stehender Tabelle durchge- führt. -
Seite 46: Wahlsperre Einrichten
Konfiguration und Einstellungen Wahlsperre einrichten Mit der Telefonanlage haben Sie die Möglichkeit, bestimmte Telefonnummern oder Nummernfolgen zu sperren. 20 Sperrrufnummern und 16 (+ nicht löschbare Notruf- nummern) Ausnahmerufnummern stehen zu diesem Zweck zur Verfügung. Wenn Wahlsperre eingeschaltet ist, wird die gewählte Telefonnummer zunächst geprüft. Wenn eine Sperrrufnummer erkannt wird, wird die Verbindung nach der letzten Ziffer unterbrochen und Sie hören den Besetztton. -
Seite 47: Wahlsperre Für Ferngespräche Ein- Oder Ausschalten
Konfiguration und Einstellungen Tabelle der Kennziffern Wahlsperre Telefon alle Wahlsperre ein 8111 8112 8113 8114 8115 8116 8117 8118 8110 Wahlsperre aus 8101 8102 8103 8104 8105 8106 8107 8108 8100 Wahlsperre für Ferngespräche ein- oder ausschalten Die Wahlsperre für Ferngespräche sperrt Telefonnummern, die mit der Ziffer 0 begin- nen. -
Seite 48: Sperrnummern Eintragen
Konfiguration und Einstellungen nummern mit bis 6 Ziffern können eingetragen werden. Für jeden Eintrag ist ein Speicherplatz von 01 bis 20 vorzugeben. Sperrnummern eintragen Beispiel: 0190 soll als Sperrrufnummer auf Speicherplatz 01 eingetragen werden. 1. Telefon 21: Telefonhörer abhe- Der interne Wählton ertönt. 2. -
Seite 49: Eingabe Von Ausnahmenummern
Konfiguration und Einstellungen 2. Kennziffer wählen. Programmierebene einschalten. Sie hören den Quittungston 3. Kennziffer w ählen Kennziffer für Eintrag Sperrrufnummer ein- geben. 4. Kennziffer f ür den Speicher- Für jede Sperrrufnummer ist ein Speicher- platz wählen platz zwischen 01 und 20 einzugeben. -
Seite 50: Ausnahmenummern Löschen
Konfiguration und Einstellungen 5. Ziffern der Ausnahmenummer Die Ausnahmenummer kann aus Ziffern wählen 1,2... und den Zeichen * und # bestehen. Maximal können 17 Stellen eingegeben werden, alle weiteren eingegeben Stellen werden ignoriert. 6. Telefonhörer auflegen. Die Eingabe der Ausnahmenummer ist be- endet. -
Seite 51: Rufnummeranzeige (Clip) Ein- Oder Ausschalten
Konfiguration und Einstellungen Tabelle der voreingestellten Ausnahmenummern Speicher- Bemerkungen platz (Index) 3651 0800 070245245 0836591212 110 112 117 112 100 112 nicht löschbar 112 122 118 nicht löschbar 133 144 nicht löschbar nicht löschbar Rufnummeranzeige (CLIP) ein- oder ausschalten Die Übertragung der CLIP-Information kann für jedes Telefon individuell ein- oder ausgeschaltet werden. -
Seite 52: Anklopfen Einrichten
Konfiguration und Einstellungen Tabelle der Kennziffern CLIP-Übertragung Telefon alle CLIP-Übertragung CLIP-Übertragung Anklopfen einrichten Um während eines Telefonats anzuzeigen, dass ein Gespräch auf der Amtsleitung 1 oder 2 eingegangen ist, ertönt ein Anklopfzeichen, sofern diese Funktion eingeschal- tet ist. Mit eingebautem Türsprechmodul wird auch bei Betätigung der Türklingel auf der Gesprächsleitung angeklopft, sofern das Anklopfen eingeschaltet ist. -
Seite 53: Unterstützung Von Sms-Geräten
Diese und weitere Funktionen entnehmen Sie bitte entsprechendem Informationsma- terial Ihres Netzbetreibers. Damit Sie Kurznachrichten (SMS) empfangen und versenden können, ist ein SMS- fähiges Endgerät (z.B. tiptel easyDECT XL , 540 Office, 570 Office, 275) erforderlich. Außerdem sind nachfolgende Voraussetzungen zu beachten: Konfiguration des Telefonanschlusses Prüfen Sie bitte, ob die beiden Leistungsmerkmale "Rufnummernübermittlung"... -
Seite 54: An- Und Abmelden Bei Der Mitteilungszentrale
Konfiguration und Einstellungen gehend gesendete Rufnummer mit der Rufnummer übereinstimmt, unter der Sie später die SMS empfangen möchten. An- und Abmelden bei der Mitteilungszentrale Um den Empfang einer Festnetz-SMS zu ermöglichen, müssen Sie das SMS-fähige Gerät beim SMS-Service des Netzbetreibers registrieren. In Deutschland ist z.B. die Mitteilungszentrale der Deutschen Telekom bundesweit einheitlich unter der Ruf- nummer "0193010"... -
Seite 55: Eingabe Des Sms-Anschlusses
Konfiguration und Einstellungen SMS-Empfang Für eine Amtsleitung ist es möglich, einen Anschluss für eingehende SMS einzurich- ten. Ein SMS-fähiges Endgerät kann dann an diesem Anschluss betrieben werden. Dieses Gerät nimmt die eingehenden SMS an. Für jede Amtsleitung kann ein individuelles SMS-Gerät eingerichtet werden. Darüber hinaus ist es notwendig, den Amtszugang und die Amtssignalisierung für die SMS- Kommunikation für den entsprechenden Anschluss festzulegen. -
Seite 56: Sms-Anschluss Löschen
Konfiguration und Einstellungen 7. Kennziffer wählen. Amtszugang Amtsleitung 2 aus. Sie hören den Quittungston. 8. Telefonhörer auflegen. Die Programmierung ist beendet. SMS-Anschluss löschen Beispiel: SMS-Konfiguration über Amtsleitung 1 löschen 1. Telefon 21: Telefonhörer abhe- Der interne Wählton ertönt. 2. -
Seite 57: Umschalten Zwischen Tag- Und Nachtleistungsmerkmalen
Konfiguration und Einstellungen Umschalten zwischen Tag- und Nachtleistungsmerkmalen 1. Telefon 21: Telefonhörer abhe- Der interne Wählton ertönt. 2. Kennziffer wählen. Programmierebene einschalten. Sie hören den Quittungston 3. Kennziffer wählen. Sie hören den Quittungston. Nachtschaltung aktiviert. LED leuchtet. -
Seite 58: Türsignalisierung Einstellen
Konfiguration und Einstellungen Türsignalisierung einstellen Die Telefonanlage kann in Verbindung mit dem optionalen Türsprechmodul (TSM1) die Betätigung Ihrer Türklingel signalisieren. Diese Signalisierung kann individuell für jedes Telefon ein- oder ausgeschaltet werden. Wenn die Türklingel während eines Telefonats betätigt wird, ist ein Anklopfton zu hören (vorausgesetzt die Anklopf- funktion ist eingeschaltet). -
Seite 59: Türöffnerberechtigung Einstellen
Konfiguration und Einstellungen Türöffnerberechtigung einstellen Der Türöffner kann von jedem Telefon der Telefonanlage betätigt werden, wenn das optionale Türsprechmodul (TSM1) auf der Leiterplatte aufgesteckt und der Türöffner angeschlossen ist. Diese Berechtigung kann individuell für jedes Telefon ein- oder ausgeschaltet werden. Die Programmierung wird von Telefon 21 aus nach der nachstehender Tabelle aus- geführt. -
Seite 60: Ansprechdauer Einstellen
Konfiguration und Einstellungen Ansprechdauer einstellen Beispiel: Die Ansprechdauer des Türöffners soll auf 5 Sekunden eingestellt werden. 1. Telefon 21: Telefonhörer abhe- Der interne Wählton ertönt. 2. Kennziffer wählen. Programmierebene einschalten. Sie hören den Quittungston 3. Kennziffer wählen. Sie hören den Quittungston. ... -
Seite 61: Apothekerschaltung
Konfiguration und Einstellungen 1. Telefon 21: Telefonhörer abheben Der interne Wählton ertönt. 2. Kennziffer wählen. Programmierebene einschalten. Sie hören den Quittungston 3. Kennziffer wählen. Sie hören den Quittungston. Das Telefon 23 ist direkt mit der Tür- sprechstation verbunden, wenn nach dem Türklingeln der Hörer abgehoben wird. -
Seite 62: Funktion Türöffner Bei Apothekerschaltung Ein- Oder Ausschalten
Konfiguration und Einstellungen Verbindung zwischen der Türstation und dem Zielteilnehmer hergestellt. Die Verbin- dungsüberwachung ist aktiv. Es wird empfohlen am Ende des Türgesprächs die Ver- bindung durch den Zielteilnehmer mit der Taste zu trennen. Bei der Apothekerschaltung ist die Funktion Türöffnen gesperrt (Werkseinstellung) und muss bei Bedarf gezielt freigeschaltet werden. -
Seite 63: Verschiedenes
Konfiguration und Einstellungen Verschiedenes Hier finden Sie grundlegende, nebenstellenunabhängige Einstellungen. Uhrzeit und Datum einstellen Die Telefonanlage verfügt über eine interne Uhr mit Datum und Wochentagszählung für die zeitgesteuerte Tag-/Nachtschaltung und die CLIP-Übertragung. Die Uhr wird automatisch gestellt, wenn Uhrzeit und Datum mit der Clipinformation von der Ver- mittlungsstelle übertragen wird. -
Seite 64: Probehören Der Halte-Musik
Konfiguration und Einstellungen Probehören der Halte-Musik Im Haltezustand der Amtsleitungen wird dem gehaltenen Teilnehmer Musik vorge- spielt. Sie können das Musikstück probehalber im Telefon 21 für 30 Sek. hören. 1. Telefon 21: Telefonhörer abheben Der interne Wählton ertönt. 2. Kennziffer w ählen. -
Seite 65: Planung Und Installation
Planung und Installation Planung und Installation Das Kapitel Planung und Installation erklärt die Anschlüsse, gibt Hilfestellung bei der Auswahl des Aufstellungsorts, der Verteilung der Telefonanschlüsse und was bei der Montage und Verkabelung zu beachten ist. Die Telefonanlage ist für den Betrieb an 2 Amtsleitungen ausgelegt. Wird nur eine Amtsleitung angeschlossen wird dringend empfohlen den Zugang für die nicht benutzte Amtsleitung zu sperren. -
Seite 66: Umweltverträglichkeit
Planung und Installation in explosionsgefährdeter Umgebung an Orten direkter Sonneneinstrahlung bei Umgebungstemperaturen kleiner 0 °C oder größer 40 °C bei starken Erschütterungen oder Vibrationen in staubiger Umgebung Umweltverträglichkeit Bei bestimmungsgemäßem Gebrauch kann kein Kontakt zu gesundheitsgefährden- den Stoffen entstehen. - Seite 67 Planung und Installation Anschluss Funktion Beschreibung Anschluss Amt1 Westernbuchse für Amtsleitung 1 Stecken Sie hier den Flachstecker (Western) von Anschlusskabel für Amtsleitung 1 ein. Anschluss Amt 2 Westernbuchse für Amtsleitung 2 Stecken Sie hier den Flachstecker (Western) von Anschlusskabel für Amtsleitung 2 ein.
-
Seite 68: Montage Der Telefonanlage
Planung und Installation Montage der Telefonanlage Für die Montage der Anlage empfiehlt sich folgende Reihenfolge: Aufstellungsort festlegen Öffnen des Gehäuses Wandmontage der Telefonanlage Verkabelung der Anschlussdosen Anschluss der Endgeräte Anschluss der Telefonanlage an das Amt ... -
Seite 69: Öffnen Des Gehäuses
Planung und Installation Nebenstellen die sich in der Nähe der Telefonanlage befinden können direkt über TAE- (unterhalb der Abdeckung) oder Westernbuchsen in die Telefonanlage einge- steckt werden. Hierfür bieten sich die Anschlüsse 1 bis 4 an. Zu weiter entfernten Ne- benstellen sind Telefonkabel zu verlegen, die an den Schraubanschlüssen der Tele- fonanlage angeschlossen werden. -
Seite 70: Wandmontage Der Telefonanlage
Planung und Installation Wandmontage der Telefonanlage Die Telefonanlage wird mit 2 Dübeln und 2 Schrauben geliefert. Beachten Sie, dass die Dübel nur für Massivwände geeignet sind, benutzen Sie ggf. andere, für den vor- gesehenen Montageort passende Dübel. Für die Wandmontage sind auf der Gehäu- serückseite zwei Bohrungen zur Aufhängung vorgesehen. -
Seite 71: Anschluss Der Endgeräte
Planung und Installation Schließen Sie je ein Adernpaar Ihres Installationskabels an den jeweiligen Schraub- klemmenpaaren 1 bis 8 an. Verwenden Sie nur paarig verseiltes Kabel des Typs I-Y/ST/Y. Sie können den Gehäusedeckel jetzt wieder schließen. Setzen Sie die hinteren Haltenasen des Deckels an den hinteren Aussparungen des Geräteunterteils an. Drücken Sie den Deckel im Bereich der Anschlussbuchsen nach unten bis er ein- rastet. -
Seite 72: Anschluss Der Telefonanlage An Das Amt
Planung und Installation Anschluss der Telefonanlage an das Amt Amtsleitung 2 Amtsleitung 1 Stecken Sie die Flachstecker (Western) der Telefonanschlussleitung für Amt1 in die rechte Westernbuchse und für Amt2 in die linke Westernbuchse der Telefonanlage und verbinden Sie diese mit den Anschlussdosen des Telefonnetzes. Anschluss der Telefonanlage an das 230V-Stromnetz Die Telefonanlage ist für den Anschluss an ein Stromnetz von 230V+6%/-10%, 50Hz ausgelegt. -
Seite 73: Pc-Anschluss
Planung und Installation PC-Anschluss Zwecks Konfiguration und/oder Verwaltung des Telefonbuchs der Telefonanlage ist eine Verbindung von der Telefonanlage mit einem PC herzustellen. Nehmen Sie das mitgelieferte USB-Kabel zur Hand. Schließen Sie ein Ende des USB-Kabels an den USB-Anschluss Ihres Computers an. Stecken Sie das andere Ende des USB-Kabels in die USB-Buchse der Telefonanlage (Siehe auch S. -
Seite 74: Anzeige Bei Netzausfall
Bei Netzausfall ist das Telefon an Anschluss 21 mit der Amtsleitung 1 verbunden. Das Komforttelefon tiptel 272 (oder auch tiptel 140 / tiptel 160) kann mit der Leuchtanzei- ge den Netzausfall anzeigen. Hier zu wird ein Polaritätswechsel zwischen der An- schaltung Amtsleitung und Anschaltung Telefonanlage ausgewertet. -
Seite 75: Firmware-Update Vom Update Server
Planung und Installation Ist Telefon 21 abgehoben wird dieses über die Amtsleitung 1 direkt mit der Vermitt- lungsstelle verbunden. Firmware-Update vom Update Server Reset-Taster während des Betriebs 10s gedrückt halten Die LED Power beginnt zu blinken. Nach dem Loslassen des Reset-Tasters startet über Amtsleitung 1 die Wahl zum Firmware Update Server. -
Seite 76: Anhang
Anhang Anhang Service Sie haben ein modernes Produkt der Tiptel.com GmbH Business Solutions erwor- ben, welches in Ratingen bei Düsseldorf entwickelt und hergestellt wurde. Die hoch- moderne Fertigung sichert gleich bleibend höchste Qualität. Dies bestätigt die Zertifi- zierung nach DIN EN ISO 9001. -
Seite 77: Gewährleistung
Ihre Ansprechstelle für Leistungen aus Gewährleistungsverpflichtungen ist der Fach- händler, bei dem Sie das Gerät erworben haben. Die Tiptel.com GmbH Business Solutions leistet für Material und Herstellung der Telefonanlage eine Gewährleistung von 2 Jahren ab der Übergabe. Dem Käufer steht im Mangelfall zunächst nur das Recht auf Nacherfüllung zu. Die Nacherfüllung beinhaltet entweder die Nachbesserung oder die Lieferung eines Er-... -
Seite 78: Ce-Zeichen
Garantie für den erfolgreichen Betrieb an jedem Telefonanschluss gegeben werden. Hiermit erklärt die Tiptel.com GmbH , dass das Gerät alle grundlegenden Anforde- rungen der europäischen Richtlinie 1999/5/EG erfüllt. Die Konformität wird durch das CE-Zeichen auf dem Gerät bestätigt. Weitere Details zur Konformitätserklärung finden Sie auf folgender Internet-Adresse:... -
Seite 79: Hilfe Bei Funktionsstörungen
Anhang Hilfe bei Funktionsstörungen Beschreibung der Mögliche Ursachen Abhilfe Funktionsstörung Nach Abheben des Telefon- Stromausfall Überprüfen, ob die 230V- hörers hören Sie keinen Stromversorgung vorhanden Wählton. Die LED „Power“ ist ist z.B. durch Einstecken ei- aus. ner Lampe Steckernetzteil nicht einge- Steckernetzteil einstecken steckt Nach Abheben des Telefon-... - Seite 80 Anhang Anschluss prüfen Einstellung der Telefonanlage Steckernetzteil aus- und ein- gestört stecken Es erfolgt kein Amtsanruf Amtsleitung nicht ange- Telefonanschlussleitung in schlossen Telefonanschlussdose ein- stecken Amtsleitung gestört Ein Telefon direkt in die Tele- fonanschlussdose der Amts- leitung einstecken und Amts- leitung prüfen oder Stecker- netzteil rausziehen und Tele- fonhörer von Telefon 21 ab-...
-
Seite 81: Grundeinstellung Der Telefonanlage (Werkseinstellung)
Anhang Grundeinstellung der Telefonanlage (Werkseinstellung) Einstellungen interne Funktionen Grundeinstellung der Eigene Programmierung Programmierung Kurzwahlberechtigung alle ein Ruhe vor dem Telefon, einstellbar alle ein Ruhe vor dem Telefon, aktiv alle aus Pickup erlaubt alle ein Personenruf auslösen alle ein Personenruf empfangen alle ein Anklopfen alle ein... - Seite 82 Anhang FAX-Weiche Clipkorrektur Haltemusik Amt1 Haltemusik Amt2 Rufsignal intern 2-fach Rufton 1 Rufsignal Wiederanruf 2-fach Rufton 3 Rufsignal von Amt 1 1-fach Rufton 1 Rufsignal von Amt 2 1-fach Rufton 1 Clip Empfang Amt 1 Clip Empfang Amt 2 Rufgruppen 1-4 leer Zeitsteuerung leer...
-
Seite 83: Technische Daten
Technische Daten Technische Daten Analoge Nebenstellen-Anschlüsse Speisespannung: 40 VDC Speisestrom: 24 mA +/- 10 % Rufspannung: 48V +/- 15 %, 50 Hz Frequenz der Hörtöne 425 oder 440 Hz Max. Länge des Anschlusskabels 0,6 mm: 450 m Wahlverfahren (analog): MFV, IWV Anzahl der Innenverbindungen Amts-Anschlüsse Spannungsfestigkeit:... - Seite 84 Technische Daten Temperaturbereich Betrieb: 0°C bis 40°C Lagertemperatur: - 20°C bis 70°C Sonstiges Telefonbucheinträge Telefonbuch Datenerhalt bei >200h Spannungsausfall: USB-Anschluss: USB 1.0 Audioanschluss: 3,5mm Klinke Eingangswiderstand > 10 kOhm Eingangspannung: max. 2Veff...
-
Seite 85: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Amt reservieren........25 Halten..........28 Amtsberechtigung ......38 Hilfe bei Funktionsstörungen.....79 Amtsgespräch ........16 Hörtöne ..........12 Amtsholung........16 Amtsholung, gezielt ......16 Interngespräch........15 Amtsignalisierung ......40 Anklopfen...........27 Anklopfen einrichten ......52 Konferenz...........28 Anrufübernahme ........24 Konfiguration ........35 Anrufumleitung........24 Kurzmitteilungen (SMS) .....53 Anschlüsse ........66 Kurzwahl ..........26 Apothekerschaltung......61 Aufstellen ...........65 Automatischer Amtszugang ....44 Leistungsmerkmale ......8 Leistungsmerkmale Teilnehmer..24... - Seite 86 Ruhe vor dem Telefon .......31 Umweltverträglichkeit....66, 78 Unterstützung von SMS-Geräten..53 USB-Kabel ...........6 Service ..........76 USB-Schnittstelle .......36 Sicherheitshinweise ......65 Verpackung........6, 78 Tag- und Nachteinstellungen ....56 Technische Daten......83 Telefonanschlusskabel ......6 Wahl abschalten ........28 Telefonbuch ........26 Wahlsperre.........46 Telefone ..........10 Weiterschaltung .........41 Türstation ...........58 Zubehör ..........9 Uhrzeit und Datum......63...
-
