PROTENT PRO-TENT MODUL 4000 Aufbauanleitung Seite 9

Schritt 10 | phase 10:
Standbeine von der Ausgangsposition in die Grundstellung
heraus ziehen (s. Abb. unten bzw. Tipp auf S. 10). Festes Straf-
fen des Stoffdaches durch das Fixieren der Klettbänder. Dazu
Dachblende zuvor etwas nach unten ziehen.
Schritt 11 | phase 11:

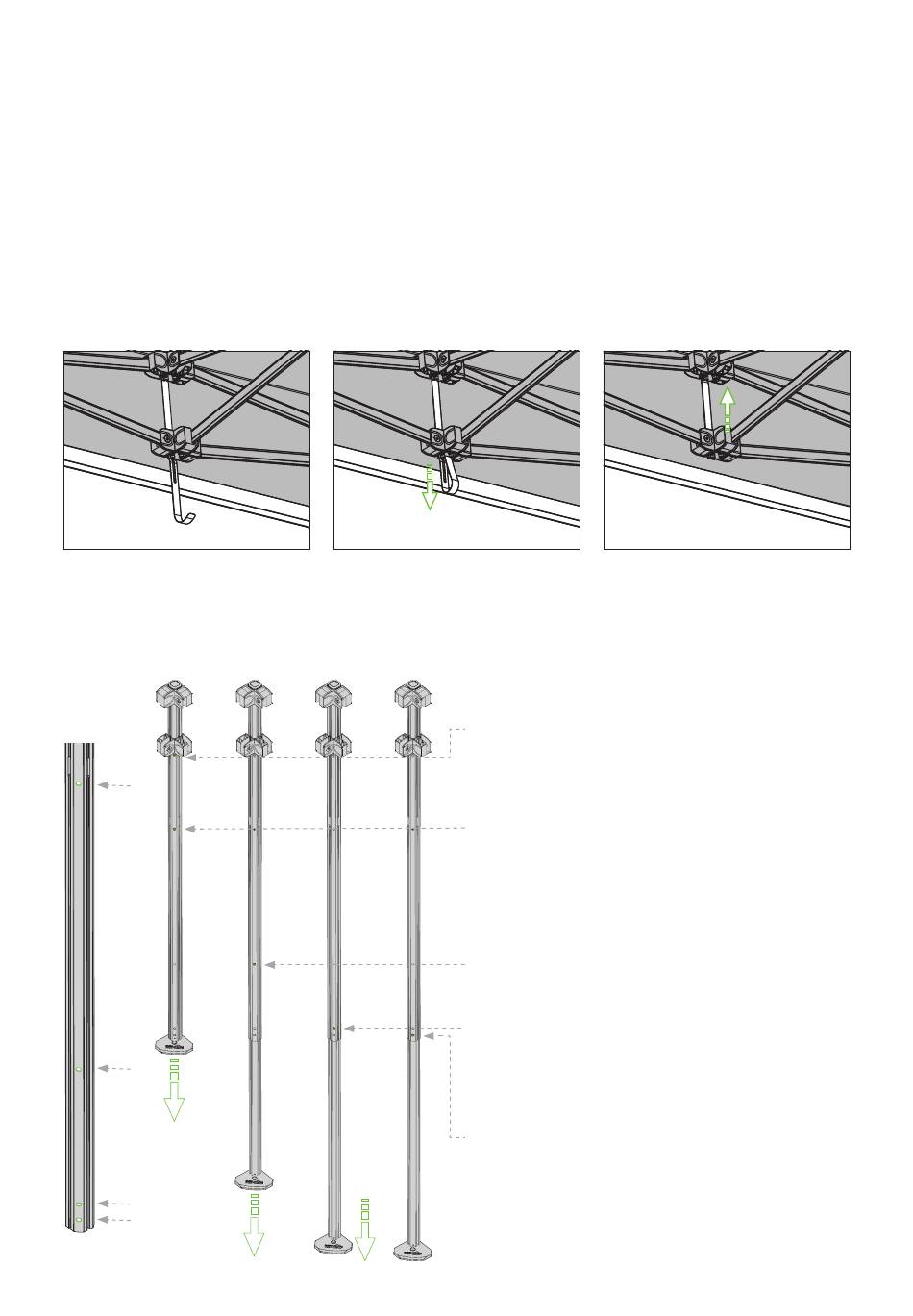

Funktionsbedeutung der Standbein-Rasterung
Fonction des profilés d'encastrement des segments de montants.
1.
2.
3.
4.
D E R A U F B A U | L E M O N T A G E
Depuis la position de départ, étirer en écartant les montants
jusqu'en position de base de la structure (cf. ill. en dessous,
resp. Conseil à la p. 15). Tension ferme de la toile du chapiteau
par la fixation des bandes velcro. A cet effet, tirer auparavant
le lambrequin vers le bas.
Druckknopffeder im oberen Standbein
(Arretierung der Gleiter)
Bouton-pression à ressort au haut de montant
(arrêtoir des glisseurs)
1. Transportstellung
(Ausgangsposition für Druckknopffeder im unteren
Standbein – nicht bei allen Größen vorhanden)
Position de transport
(Position initiale pour le bouton-pression à ressort dans le seg-
ment de montant inférieur – n' e xiste pas pour toutes les tailles)
2. Grundstellung
Position de base
3. Höhenausgleich
(30 mm) für unebenes Gelände
Niveau de la hauteur
(30 mm) pour terrain irrégulier)
4. Endstellung
Position finale
