PROTENT PRO-TENT MODUL 4000 Aufbauanleitung Seite 7

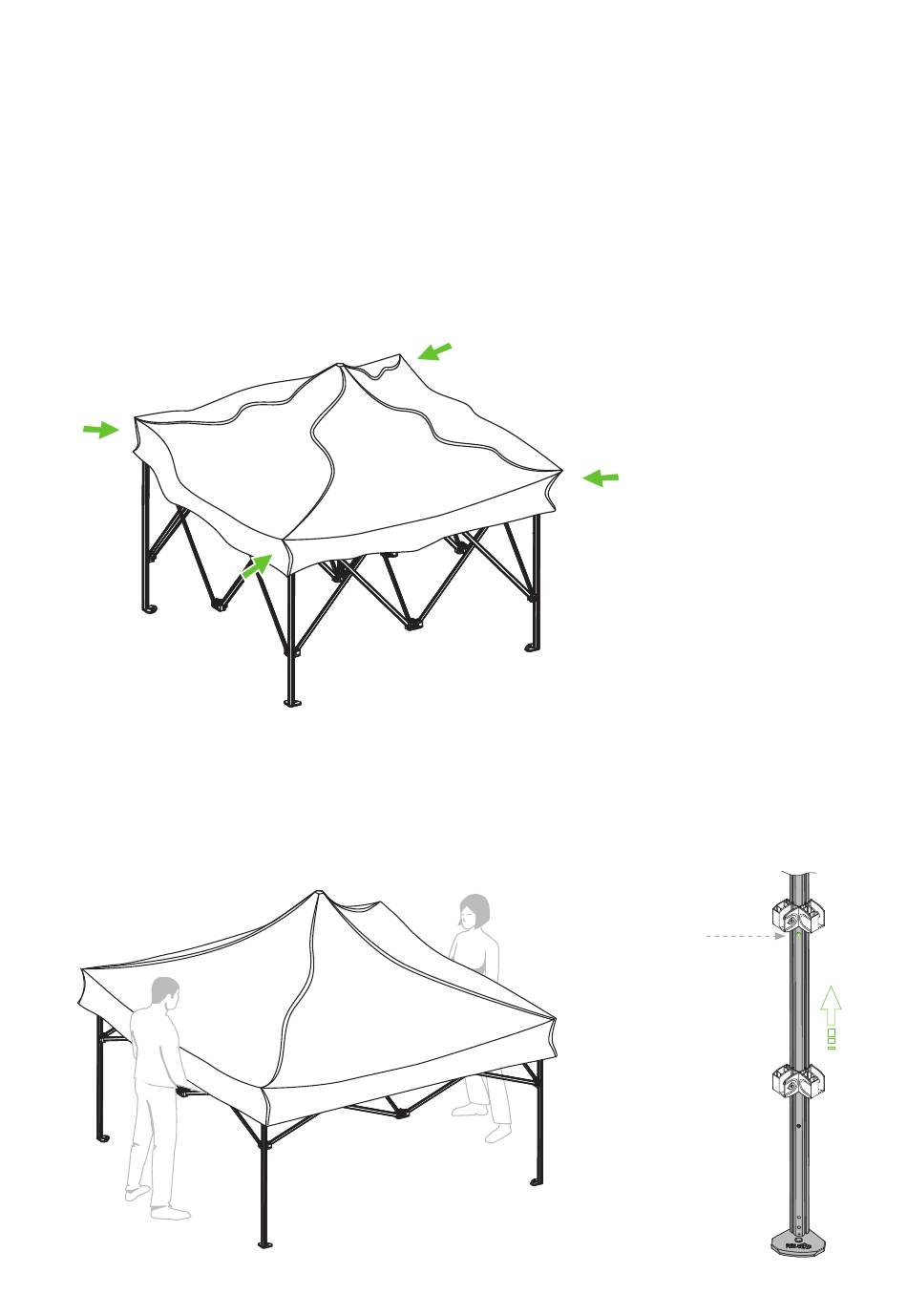

Schritt 4 | phase 4:
Die beiden Klettbänder an der Innenseite der Stoffdach-Ecken
dicht unterhalb am Kunststoff-Verbinder straff um das Stand-
bein kletten. Darauf achten, dass zuvor die Verstärkungslasche
symmetrisch und faltenfrei um das Standbein angelegt wird.
Schritt 5 | phase 5:
Das Gestell erneut unterhalb des mittleren Drehpunktes
an den Querstreben greifen und soweit öffnen, dass die
Kunststoff-Gleiter an den Standbeinen knapp über die untere
Druckknopffeder (Metallbolzen mit rotem Kunststoff-Einsatz –
nicht bei allen Größen vorhanden) hinaus gleiten.
D E R A U F B A U | L E M O N T A G E
Agripper les deux bandes velcro qui se trouvent sur la face
intérieure des angles du chapiteau, directement au-dessous
du connecteur synthétique, en les serrant bien autour du
montant. La languette de renforcement soit bien positionnée
symétriquement autour du montant.
Saisir à nouveau la barre oblique au-dessous du point arti-
culé médian et tirer en arrière de manière à ce que le glisseur
coulisse tout juste au dessus du bouton de blocage (goupille
en métal à tête synthétique rouge). (pas disponible pour
toutes les tailles)
7
Untere Druck-
knopffeder
(nicht bei allen
Größen vorhanden)
Bouton-pression
inférieur à ressort
(pas disponible pour
toutes les tailles)
