Wärmetauscheranschlüsse für Verschlauchung mit Spülung
Im Deckel des EC-30C befinden sich insgesamt sechs Verschraubungen für die drei Wär-
metauscher. Der Gaseingang des EC-30C befindet sich links-oben im Deckel des Gerätes.
Der Anschluss für den Gaseingang erfolgt an dem Wärmetauscher der Vorkühlstufe.
Der Messgasausgang DN 4/6 befindet sich beim EC-30C an der Unterseite des Kühlerge-
häuses vorne links.
1

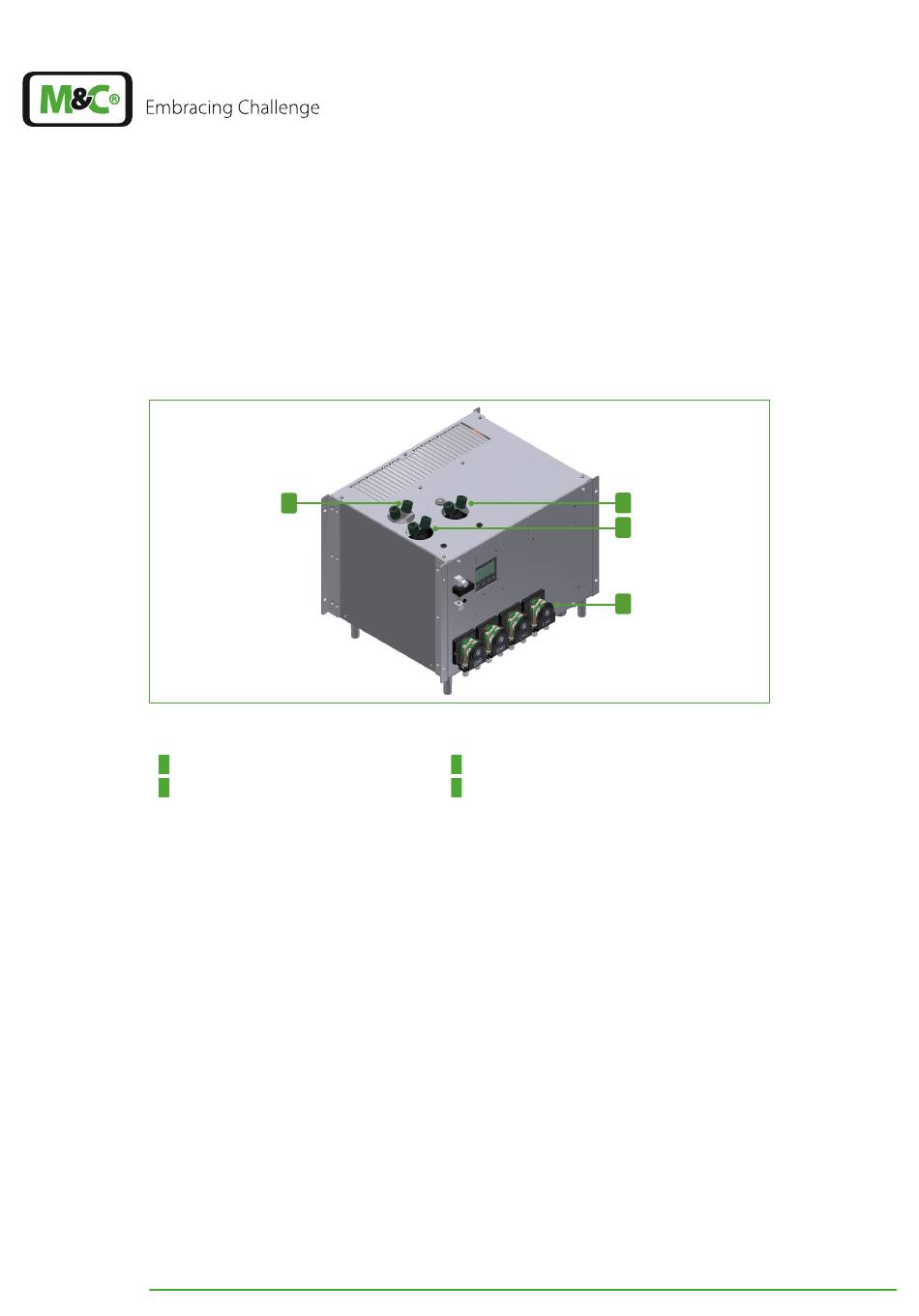

Abb. 36: Wärmetauscheranschlüsse (Schlauchpumpen optional)
1
Wärmetauscher der Vorkühlstufe
3
Wärmetauscher TKS 1 (rechts)
Der Wärmetauscher der Vorkühlstufe VKS hat zwei Verschraubungen, die durch Pfeile als
Ein- und Ausgang gekennzeichnet sind. Die Aus- und Eingänge der Tiefkühlstufen TKS 1
und TKS 2 sind ebenfalls durch Pfeile gekennzeichnet.
Die Eingänge der TKS-Wärmetauscher werden mit einem T-Stück an den Ausgang des
VKS-Wärmetauschers angeschlossen.
Unten im Boden (mittig vorne), ist der Ausgang des zweiten Magnetventils 2 herausge-
führt. Der Ausgang des Magnetventils 2 muss an die vierte Schlauchpumpe (hier: ganz
rechts) angeschlossen werden.
Der Schlauch, der von der ersten TKS 1 (rechts) durch den Deckel ins Innere führt, wird mit
einem T-Stück an die jeweils nach vorne ausgerichteten Anschlüsse der Magnetventile
angeschlossen.
Der Schlauch, der von der zweiten TKS 2 (links) durch den Deckel ins Innere führt, wird mit
einem T-Stück, an die jeweils nach hinten ausgerichteten Anschlüsse der Magnetventile
angeschlossen.
47
EC-30C | 1.00.02
2
Wärmetauscher TKS 2 (links)
4
Wärmetauscherspülung: 4.Schlauchpumpe
(hier: ganz rechts)
