8.3 Montage der SR25.2 Schlauchpumpen (optional)

Beachten Sie bei der Montage der SR25.2 Schlauchpumpen die Einbaudistanz zwischen
Gehäusewand des EC-30C und dem Pumpenmotor. Der minimale Abstand beträgt 3,5
mm und der maximale Abstand 5,5 mm.
Unterschreitung des Mindestabstands führt zur Zerstörung des Pumpenmotors.
Bei Überschreitung des Maximalabstands verliert die Pumpenwelle ihre Führung im
Pumpenrahmen.

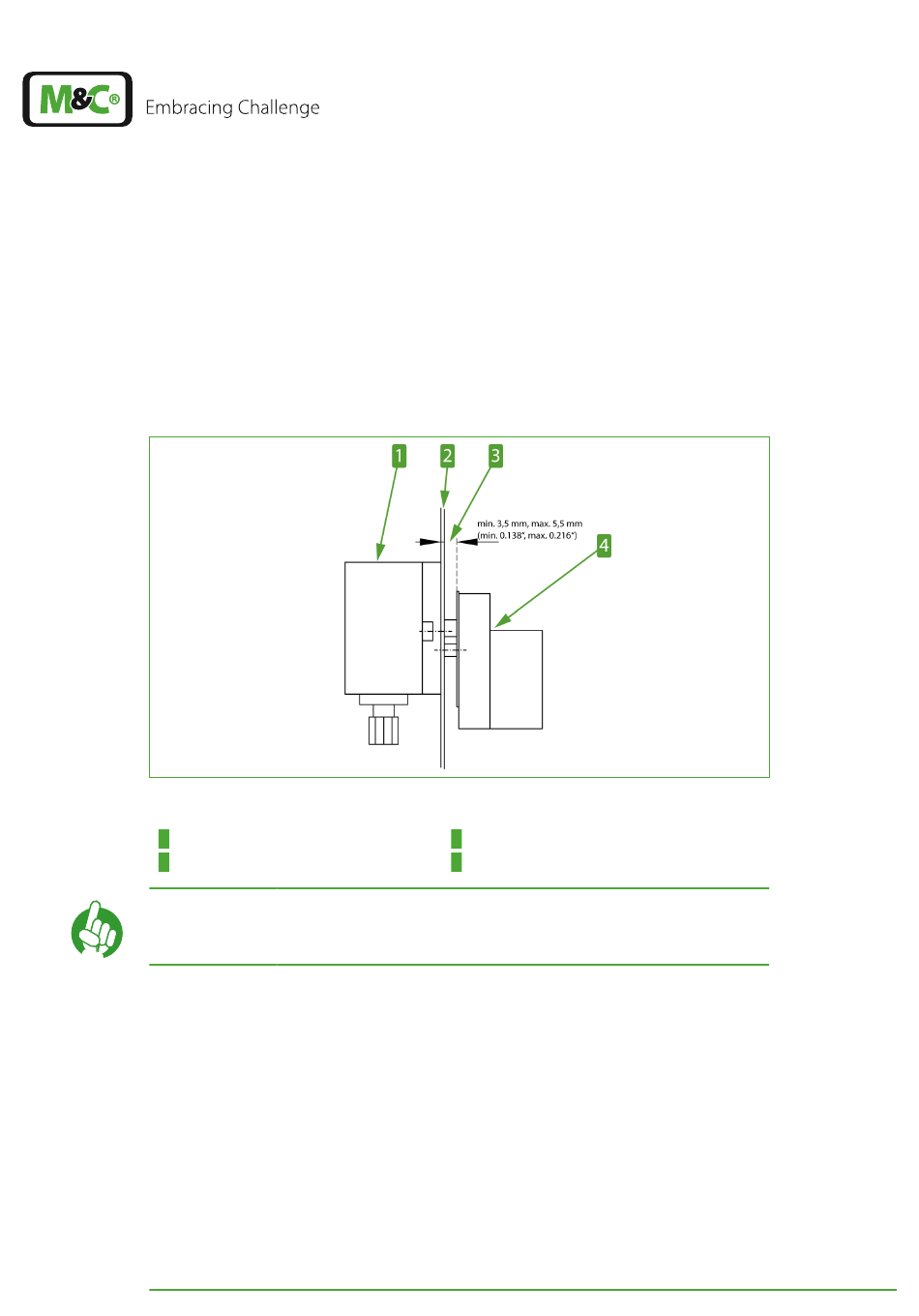

Abb. 32: Einbaudistanz SR25.2: Gehäusewand und Pumpenmotor
1
Pumpenkopf (außerhalb des Gehäuses)
3
Einbaudistanz
Beachten Sie zur Montage die Betriebsanleitung der SR25.2 Schlauch-
Hinweis
pumpe. Sie finden die Betriebsanleitung auf unserer Webseite www.
mc-techgroup.com
