8.2 Wand- und Rackmontage
Die Leitungen für die Kondensatentsorgung werden beim EC-30C
direkt an die Wärmetauscherunterteile angeschlossen. Diese ragen
Hinweis
mit den entsprechenden Kondensatanschlüssen DN10/12 mm aus
der Bodenplatte des Kühlergehäuses
2
3

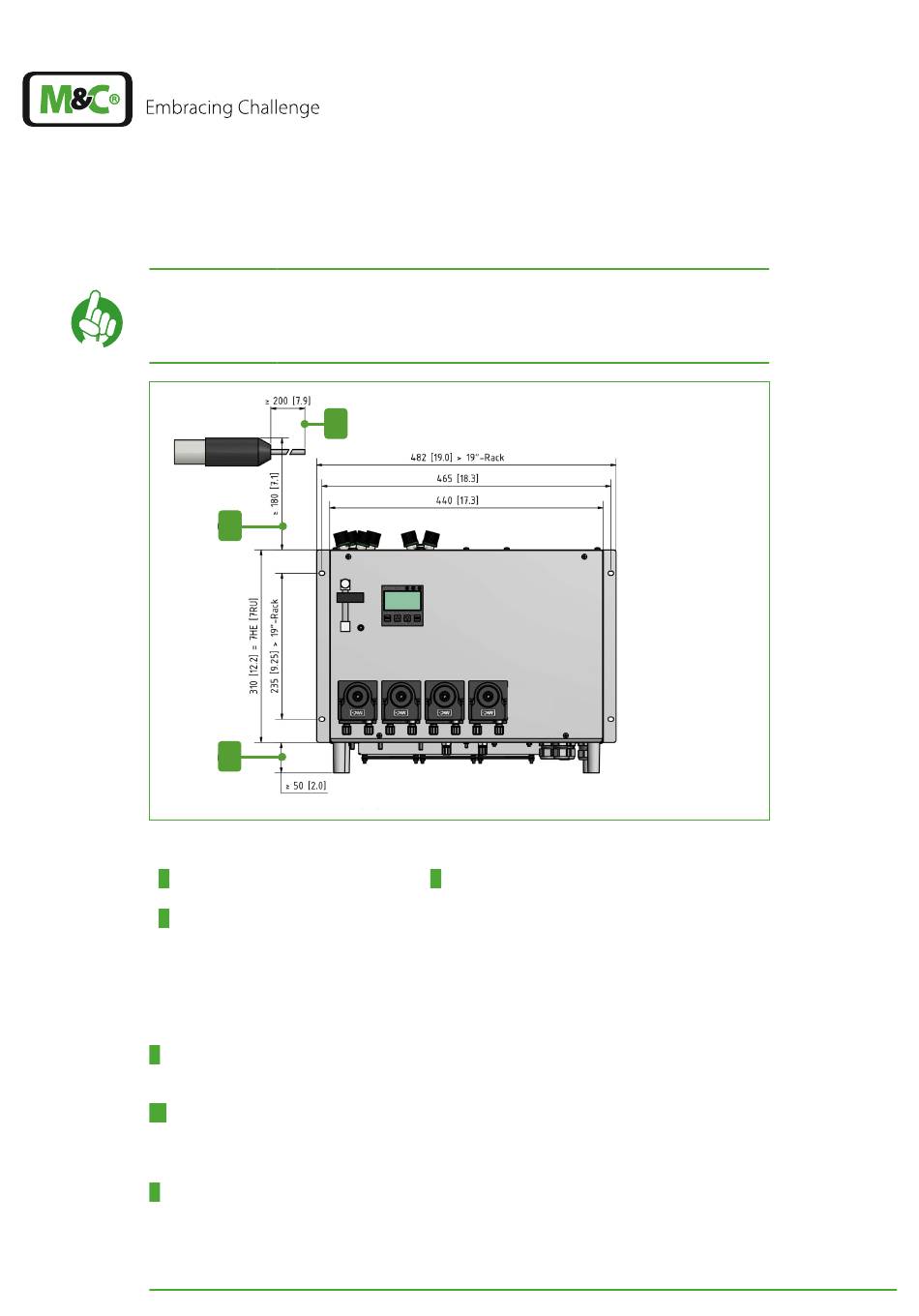

Abb. 30: Mindesteinbaumaße des EC-30C (Gerät mit optionalen Schlauchpumpen)
1
Mind. Abstand zwischen Isolierung
Anschlusspunkt des Gerätes
3
Mind. Einbauraum unterhalb des
EC-30C
Beachten Sie bitte folgende Hinweise beim Einbau des EC-30C (Zahlen beziehen sich auf
Abb. 30):
1
Bei Verwendung von isolierten/beheizten Leitungen muss die Isolierung der Verschlau-
chung mindestens 200 mm vor dem Anschlusspunkt am Gerät enden.
2
Mindestens 180 mm Einbauraum oberhalb des Geräts für Montage der (beheizten)
Verschlauchung vorsehen. Aus der Geräte-Oberseite (hinterer Bereich) muss Abluft ent-
weichen können.
3
Mindestens 50 mm Einbauraum unterhalb des Geräts für Verschlauchung, Luftansau-
gung und Wartungszugang vorsehen. Empfehlung: mindestens 100 mm.
41
EC-30C | 1.00.02
1
2
Mind. Einbauraum oberhalb des EC-30C
+49 2102 935 888
Abmessungen in mm [Inch]
www.mc-techgroup.com
