8.4 Verschlauchung ohne Spülung (Standardverschlauchung)
Nicht die Schlauchanschlüsse für Messgasein- bzw. Messgasausgang
vertauschen.
Anschlüsse sind durch Pfeile an den Wärmetauschern gekennzeich-
net. Der Ausgangsschlauch der TKS 1 ist rot markiert.
Hinweis
Schließen Sie alle Leitungen an und überprüfen Sie dann die
Dichtigkeit.
Nicht die vorgegebenen Ableitungsquerschnitte verringern. Ein
Verringern der Ableitungsquerschnitte gefährdet die
Kondensatableitung.
Standardmäßig ist der EC-30C mit einer Verschlauchung ohne Spülung ausgestattet. Zu
dieser Verschlauchung gehört das Magnetventil 1, um zwischen den beiden Tiefkühlstu-
fen umzuschalten.

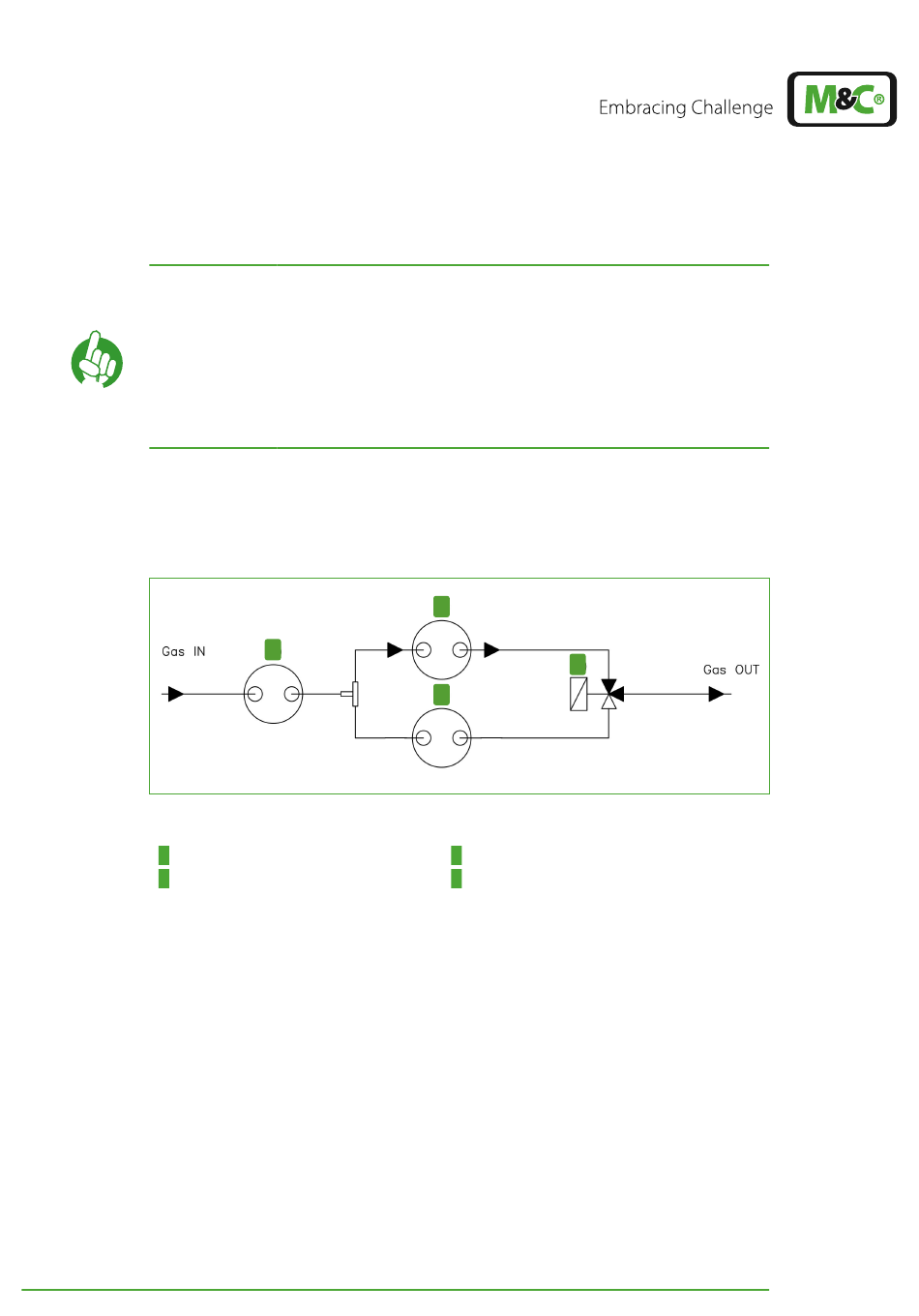

Die folgende Schemazeichnung zeigt die Standardverschlauchung des EC-30C.
1
Abb. 33: Standardverschlauchung: TKS1 aktiv, Magnetventil angesteuert, kein FA
1
Wärmetauscher der Vorkühlstufe
3
Wärmetauscher TKS 2 (links)
Gas
ist der Anschluss am Wärmetauscher der Vorkühlstufe VKS für Prüfgas-Einlass und
IN
Gas
ist der Anschluss am Magnetventil 1, der unten links aus dem Gerät geführt ist, für
OUT
Prüfgas-Auslass.
8.4.1
Wärmetauscheranschlüsse für Verschlauchung ohne Spülung
Im Deckel des EC-30C befinden sich insgesamt sechs Verschraubungen für die drei Wär-
metauscher. Der Gaseingang des EC-30C befindet sich links-oben im Deckel des Gerätes.
Der Anschluss für den Gaseingang erfolgt an dem Wärmetauscher der Vorkühlstufe.
Der Messgasausgang DN 4/6 befindet sich beim EC-30C an der Unterseite des Kühlerge-
häuses vorne links.
EC-30C | 1.00.02
+49 2102 935 888
2
4
3
2
Wärmetauscher TKS 1 (rechts, hier: aktiv)
4
Magnetventil 1
