5. Schließen Sie mit einem Schraubendreher die Drähte an die Klemmen an.
Hinweis
Der Klemmenanschluss ist abnehmbar
Um den Zugang zu erleichtern, ziehen Sie den Klemmenanschluss vom Gerät ab. Nach
dem Anschließen der Drähte stecken Sie den Klemmenanschluss wieder ein.
6. Abschluss Kanal 1. Die Ziffern verweisen auf Tabelle Klemmenanordnung (Seite 47).
7. Ziehen Sie die Kabelverschraubung fest.
Tabelle 4-2
Aktive Konfiguration
Hinweis
Für Ex-Geräte ist bei der Bestellung der aktive oder passive Stromausgang vorausgewählt.
4.6.5 Kanäle 2 bis 4 anschließen
Kanal 2 ist nur als Ausgang zu belegen, Kanäle 3 und 4 können als Ein-/Ausgänge oder Relais
bestellt werden, siehe Vorbereitung der Anschlüsse (Seite 46)
SITRANS FS230
Kompaktbetriebsanleitung, 12/2019, A5E38755607-AB
4.6 Stromversorgung des Messumformers, Kommunikation und E/A-Anschaltung
Aktiver Stromausgang
④
+
⑤
-

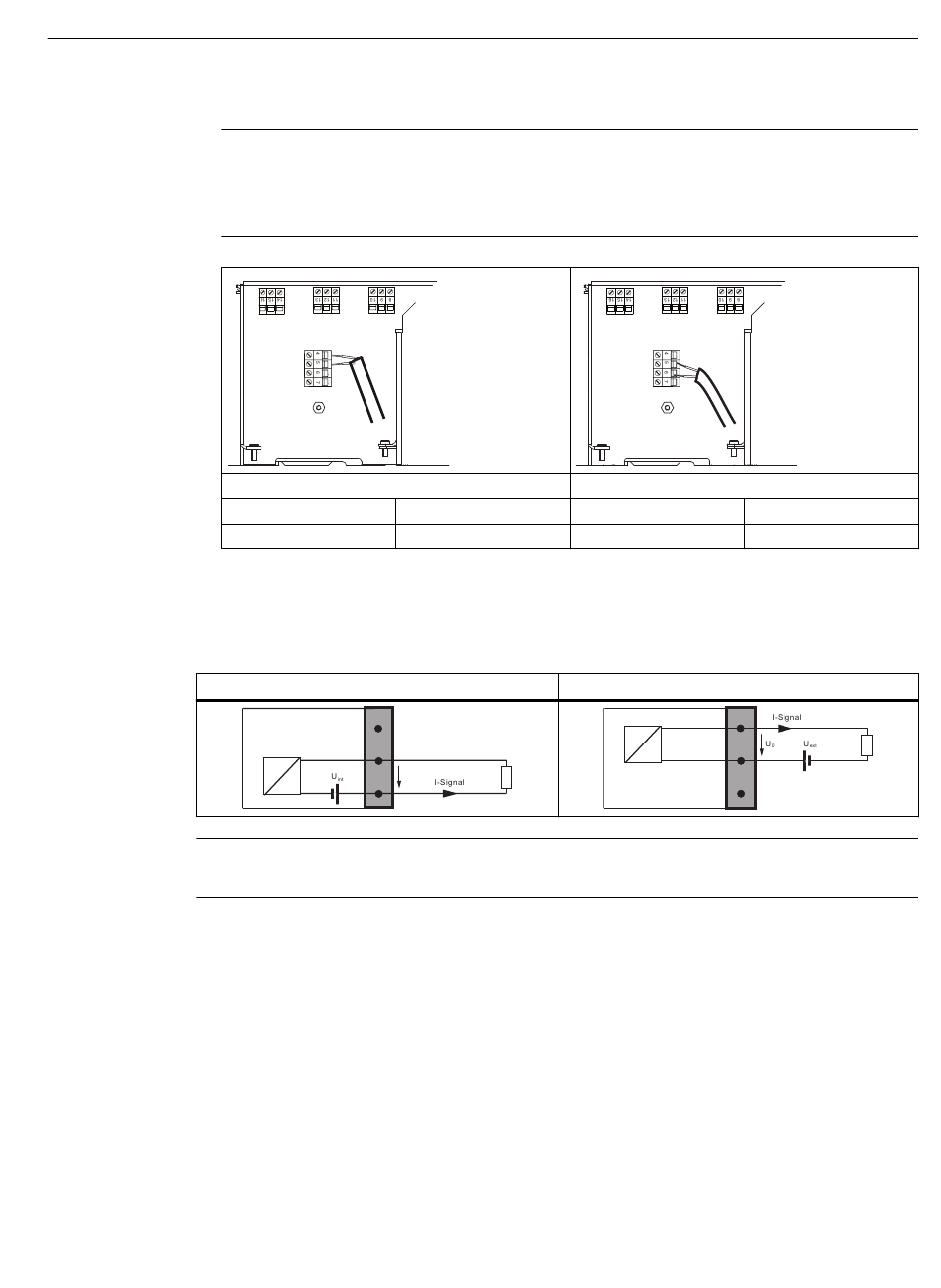

Schemazeichnung mit aktiver/passiver Konfiguration
ChX-
ChXC
U
0
ChX+
- +
Passiver Stromausgang
⑤
⑥
Passive Konfiguration
ChX-
ChXC
ChX+
Anschließen
+
-
+
-
