Allgemeine Funktionsbeschreibung
Konstruktiver Aufbau und Funktion
Korrosionsschutz
Die Pflegebetten der Hermann Bock GmbH werden so entwickelt und konstruiert, dass
diese lange und sicher funktionieren können. Darum werden alle Materialien bei denen
Korrosion anfallen kann entsprechend geschützt. Alle Metallteile erhalten einen Oberflä-
chenschutz. Die Stahlteile werden entweder verzinkt oder mit einer PES-Pulverbeschich-
tung einbrennlackiert und Aluminiumprofile werden eloxiert.

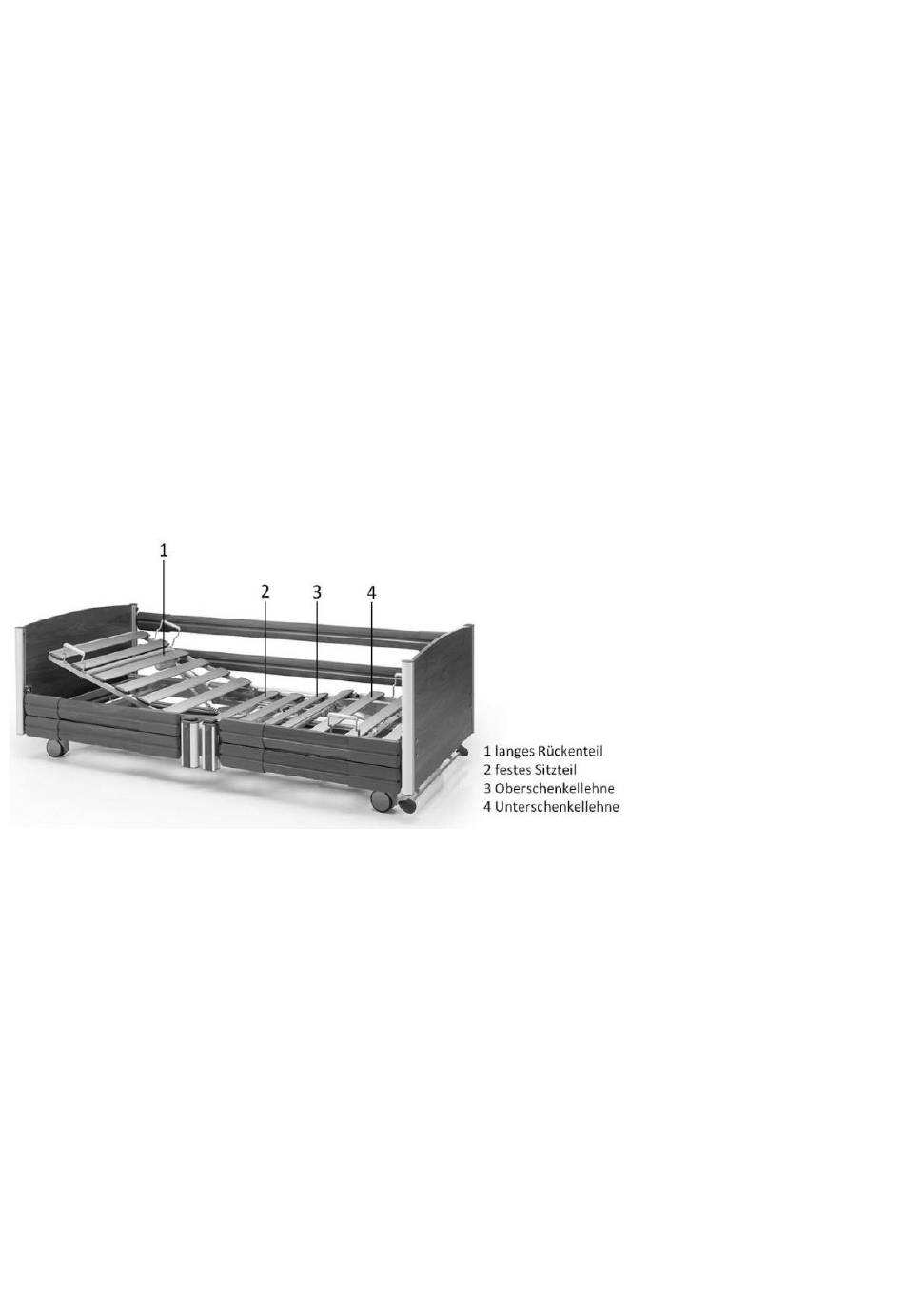

Die Liegefläche mit 4 Funktionsbereichen
Die Liegefläche besteht serienmäßig aus einem Komfort-Lattenrost (kann alternativ mit
Aluminium - Leisten oder speziellen Federungssystemen versehen werden) und unterteilt
sich in vier Funktionsbereiche: Rückenlehne, festes Sitzteil, Ober- und Unterschenkel-
lehne.
durch Gleichstrom-Motoren mit einer Schutzkleinspannung von 29 bis 35V und wird über
die leicht gängige Tastatur der Handschaltung gesteuert. Die Rückenlehne lässt sich
elektrisch verstellen. Das Beinteil besteht aus einem zweigeteilten Fußbügel. Per Knopf-
druck ist jede individuelle Position stufenlos über die Handschaltung einstellbar. Bei
Stromausfall kann das Rückenteil durch das Lösen eines Rohrklappsteckers abgesenkt
werden.
Das Fahrgestell
Die Höhenverstellung der Betten erfolgt über einen Grundrahmen mit zwei Einzelantrie-
ben. Die Oberfläche der Stahlrohrkonstruktion ist mit einer PES-Pulverbeschichtung ein-
brennlackiert.
Die Seitensicherung
Jedes Pflegebett kann beidseitig mit je zwei Seitensicherungen in einer besonderen Si-
cherheitshöhe ausgestattet werden. Die Seitensicherungen sind durch eine Schiene heb-
und senkbar. Die Gleitstücke sind durch einen Aufschlagdämpfer besonders laufruhig, und
10
Der umfassende Lie-
geflächenrahmen ist
aus
Stahl-/Alumini-
umrohren
gefertigt.
Die Stahlrohre sind
mit einer PES-Pulver-
beschichtung
brennlackiert.
elektrische,
stufen-
lose Höhenverstellung
der Liegefläche erfolgt
ein-
Die
