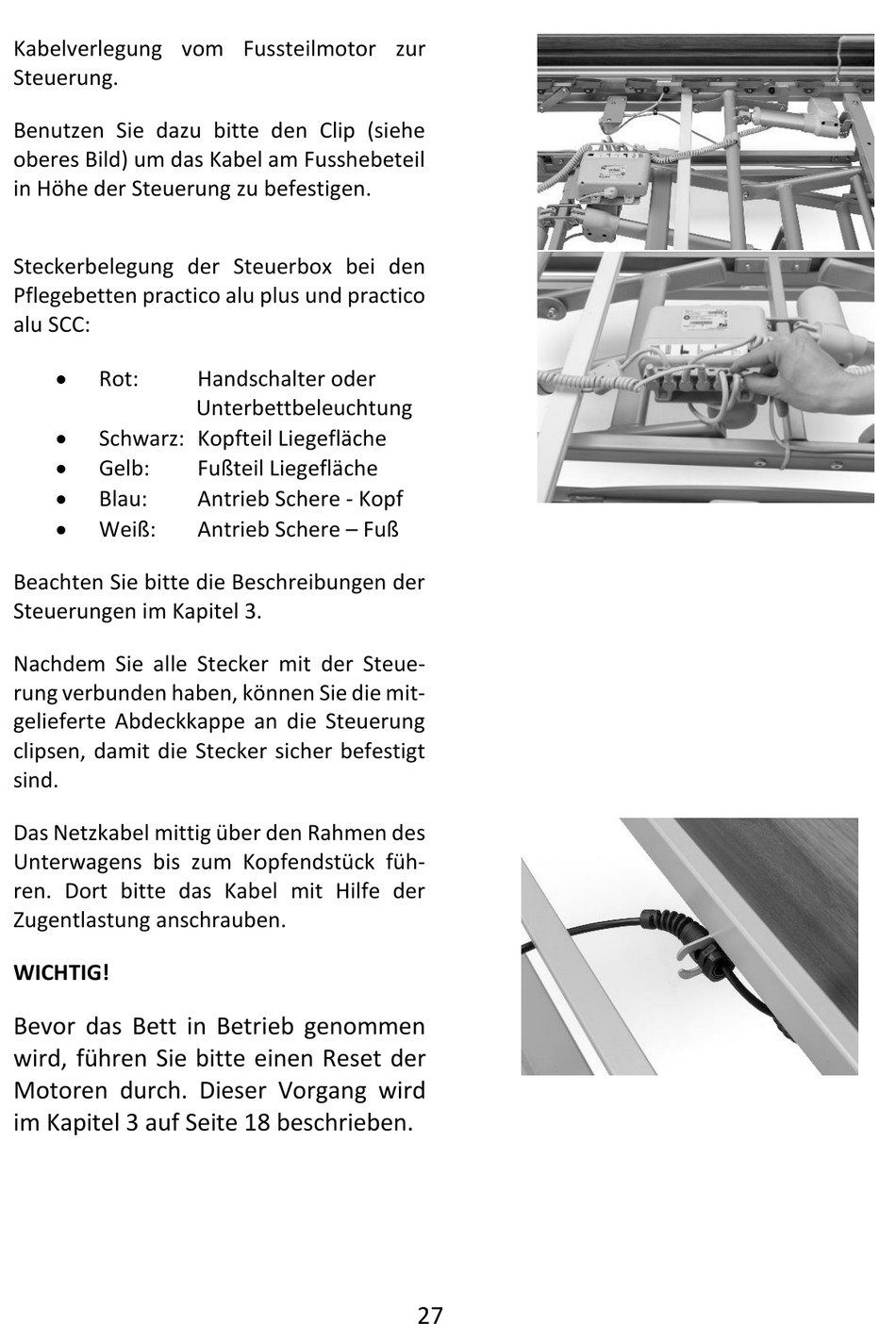

Kabelverlegung vom Fussteilmotor zur
Steuerung.
Benutzen Sie dazu bitte den Clip (siehe
oberes Bild) um das Kabel am Fusshebeteil
in Höhe der Steuerung zu befestigen.
Steckerbelegung der Steuerbox bei den
Pflegebetten practico alu plus und practico
alu SCC:
Rot:
Schwarz: Kopfteil Liegefläche
Gelb:
Blau:
Weiß:
Beachten Sie bitte die Beschreibungen der
Steuerungen im Kapitel 3.
Nachdem Sie alle Stecker mit der Steue-
rung verbunden haben, können Sie die mit-
gelieferte Abdeckkappe an die Steuerung
clipsen, damit die Stecker sicher befestigt
sind.
Das Netzkabel mittig über den Rahmen des
Unterwagens bis zum Kopfendstück füh-
ren. Dort bitte das Kabel mit Hilfe der
Zugentlastung anschrauben.
WICHTIG!
Bevor das Bett in Betrieb genommen
wird, führen Sie bitte einen Reset der
Motoren durch. Dieser Vorgang wird
im Kapitel 3 auf Seite 18 beschrieben.
Handschalter oder
Unterbettbeleuchtung
Fußteil Liegefläche
Antrieb Schere - Kopf
Antrieb Schere – Fuß
27
