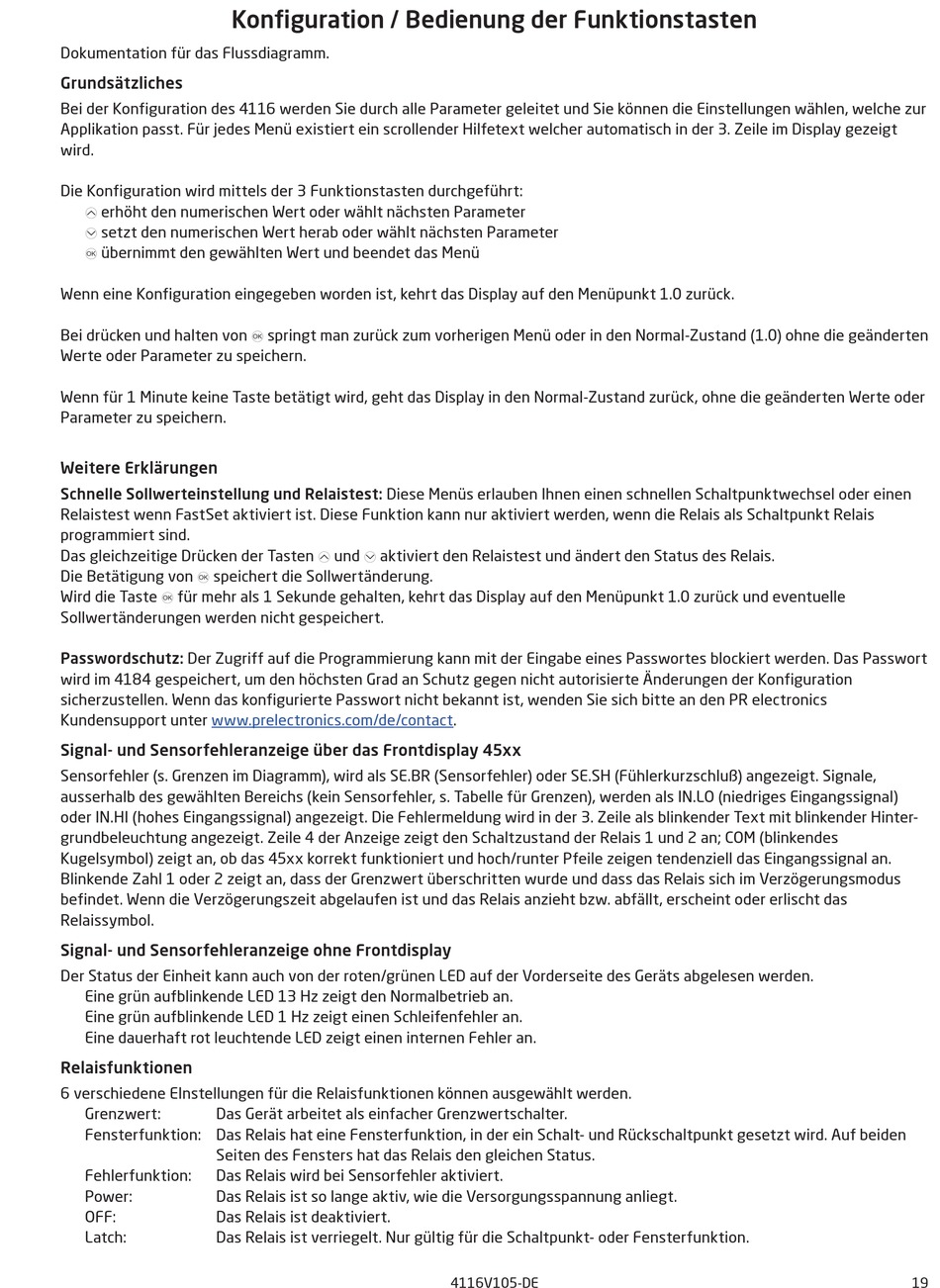

Konfiguration / Bedienung der Funktionstasten

Dokumentation für das Flussdiagramm.
Grundsätzliches
Bei der Konfiguration des 4116 werden Sie durch alle Parameter geleitet und Sie können die Einstellungen wählen, welche zur
Applikation passt. Für jedes Menü existiert ein scrollender Hilfetext welcher automatisch in der 3. Zeile im Display gezeigt
wird.
Die Konfiguration wird mittels der 3 Funktionstasten durchgeführt:
1 erhöht den numerischen Wert oder wählt nächsten Parameter
2 setzt den numerischen Wert herab oder wählt nächsten Parameter
3 übernimmt den gewählten Wert und beendet das Menü
Wenn eine Konfiguration eingegeben worden ist, kehrt das Display auf den Menüpunkt 1.0 zurück.
Bei drücken und halten von 3 springt man zurück zum vorherigen Menü oder in den Normal-Zustand (1.0) ohne die geänderten
Werte oder Parameter zu speichern.
Wenn für 1 Minute keine Taste betätigt wird, geht das Display in den Normal-Zustand zurück, ohne die geänderten Werte oder
Parameter zu speichern.
Weitere Erklärungen
Schnelle Sollwerteinstellung und Relaistest: Diese Menüs erlauben Ihnen einen schnellen Schaltpunktwechsel oder einen
Relaistest wenn FastSet aktiviert ist. Diese Funktion kann nur aktiviert werden, wenn die Relais als Schaltpunkt Relais
programmiert sind.
Das gleichzeitige Drücken der Tasten 1 und 2 aktiviert den Relaistest und ändert den Status des Relais.
Die Betätigung von 3 speichert die Sollwertänderung.
Wird die Taste 3 für mehr als 1 Sekunde gehalten, kehrt das Display auf den Menüpunkt 1.0 zurück und eventuelle
Sollwertänderungen werden nicht gespeichert.
Passwordschutz: Der Zugriff auf die Programmierung kann mit der Eingabe eines Passwortes blockiert werden. Das Passwort
wird im 4184 gespeichert, um den höchsten Grad an Schutz gegen nicht autorisierte Änderungen der Konfiguration
sicherzustellen. Wenn das konfigurierte Passwort nicht bekannt ist, wenden Sie sich bitte an den PR electronics
Kundensupport unter www.prelectronics.com/de/contact.
Signal- und Sensorfehleranzeige über das Frontdisplay 45xx
Sensorfehler (s. Grenzen im Diagramm), wird als SE.BR (Sensorfehler) oder SE.SH (Fühlerkurzschluß) angezeigt. Signale,
ausserhalb des gewählten Bereichs (kein Sensorfehler, s. Tabelle für Grenzen), werden als IN.LO (niedriges Eingangssignal)
oder IN.HI (hohes Eingangssignal) angezeigt. Die Fehlermeldung wird in der 3. Zeile als blinkender Text mit blinkender Hinter-
grundbeleuchtung angezeigt. Zeile 4 der Anzeige zeigt den Schaltzustand der Relais 1 und 2 an; COM (blinkendes
Kugelsymbol) zeigt an, ob das 45xx korrekt funktioniert und hoch/runter Pfeile zeigen tendenziell das Eingangssignal an.
Blinkende Zahl 1 oder 2 zeigt an, dass der Grenzwert überschritten wurde und dass das Relais sich im Verzögerungsmodus
befindet. Wenn die Verzögerungszeit abgelaufen ist und das Relais anzieht bzw. abfällt, erscheint oder erlischt das
Relaissymbol.
Signal- und Sensorfehleranzeige ohne Frontdisplay
Der Status der Einheit kann auch von der roten/grünen LED auf der Vorderseite des Geräts abgelesen werden.
Eine grün aufblinkende LED 13 Hz zeigt den Normalbetrieb an.
Eine grün aufblinkende LED 1 Hz zeigt einen Schleifenfehler an.
Eine dauerhaft rot leuchtende LED zeigt einen internen Fehler an.
Relaisfunktionen
6 verschiedene EInstellungen für die Relaisfunktionen können ausgewählt werden.
Grenzwert: Das Gerät arbeitet als einfacher Grenzwertschalter.
Fensterfunktion: Das Relais hat eine Fensterfunktion, in der ein Schalt- und Rückschaltpunkt gesetzt wird. Auf beiden
Seiten des Fensters hat das Relais den gleichen Status.
Fehlerfunktion: Das Relais wird bei Sensorfehler aktiviert.
Power: Das Relais ist so lange aktiv, wie die Versorgungsspannung anliegt.
OFF: Das Relais ist deaktiviert.
Latch: Das Relais ist verriegelt. Nur gültig für die Schaltpunkt- oder Fensterfunktion.
