Pos. Bezeichnung
1 Reserviert
Freigabe USB-Host
2 Firmware-Update
Test 2
3 Parameter-Update
Test 1
4 Reserviert
5 Reserviert
05.00-FW 3.x | EGL | Montage- und Betriebsanleitung | de | 1012096

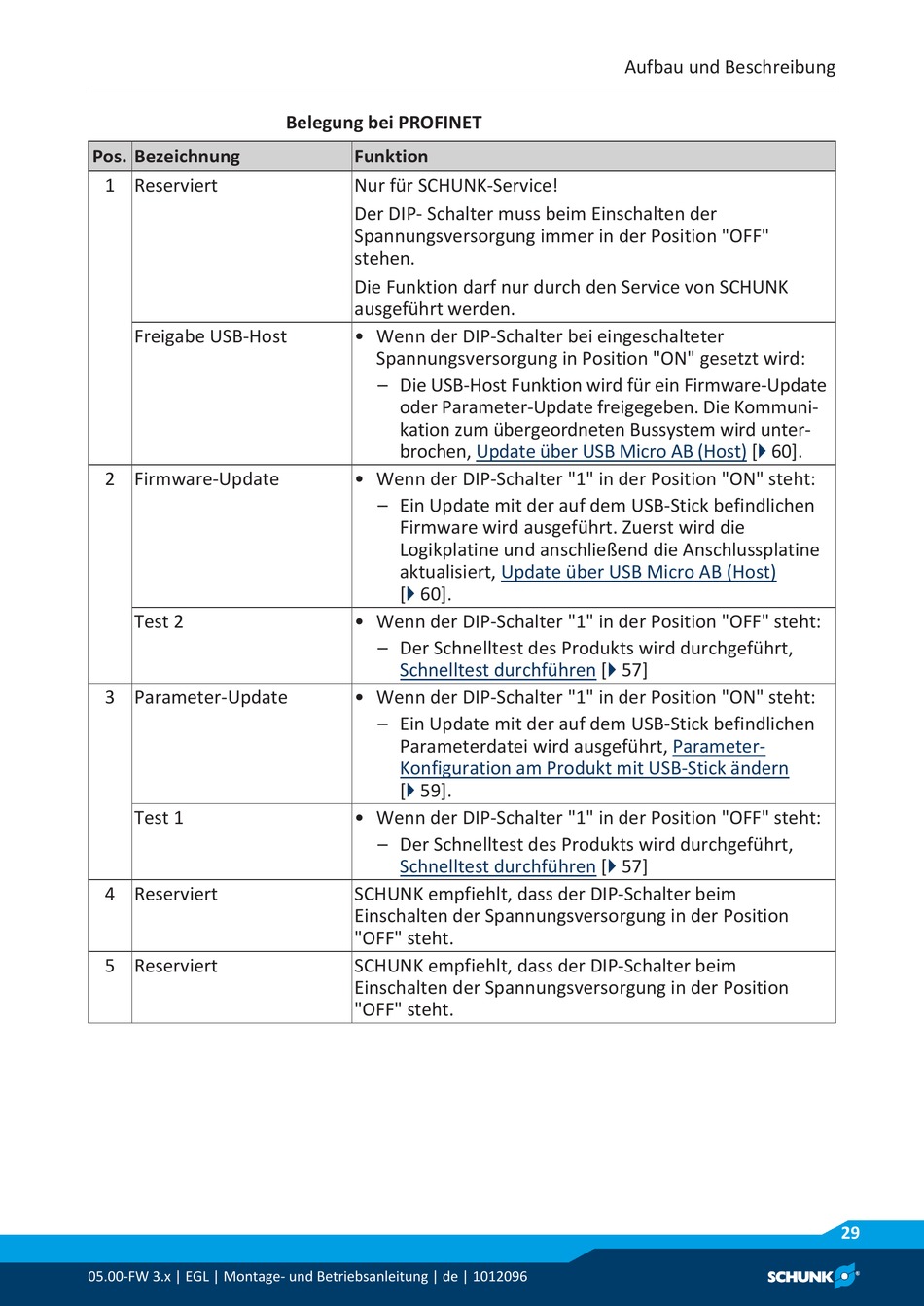

Belegung bei PROFINET
Funktion
Nur für SCHUNK-Service!
Der DIP- Schalter muss beim Einschalten der
Spannungsversorgung immer in der Position "OFF"
stehen.
Die Funktion darf nur durch den Service von SCHUNK
ausgeführt werden.
• Wenn der DIP-Schalter bei eingeschalteter
Spannungsversorgung in Position "ON" gesetzt wird:
– Die USB-Host Funktion wird für ein Firmware-Update
oder Parameter-Update freigegeben. Die Kommuni-
kation zum übergeordneten Bussystem wird unter-
brochen,
• Wenn der DIP-Schalter "1" in der Position "ON" steht:
– Ein Update mit der auf dem USB-Stick befindlichen
Firmware wird ausgeführt. Zuerst wird die
Logikplatine und anschließend die Anschlussplatine
aktualisiert,
[
}
60].
• Wenn der DIP-Schalter "1" in der Position "OFF" steht:
– Der Schnelltest des Produkts wird durchgeführt,
Schnelltest durchführen
• Wenn der DIP-Schalter "1" in der Position "ON" steht:
– Ein Update mit der auf dem USB-Stick befindlichen
Parameterdatei wird ausgeführt,
Konfiguration am Produkt mit USB-Stick ändern
[
}
59].
• Wenn der DIP-Schalter "1" in der Position "OFF" steht:
– Der Schnelltest des Produkts wird durchgeführt,
Schnelltest durchführen
SCHUNK empfiehlt, dass der DIP-Schalter beim
Einschalten der Spannungsversorgung in der Position
"OFF" steht.
SCHUNK empfiehlt, dass der DIP-Schalter beim
Einschalten der Spannungsversorgung in der Position
"OFF" steht.
Aufbau und Beschreibung
Update über USB Micro AB (Host)
Update über USB Micro AB (Host)
[
57]
}
[
57]
}
[
60].
}
Parameter-
29
