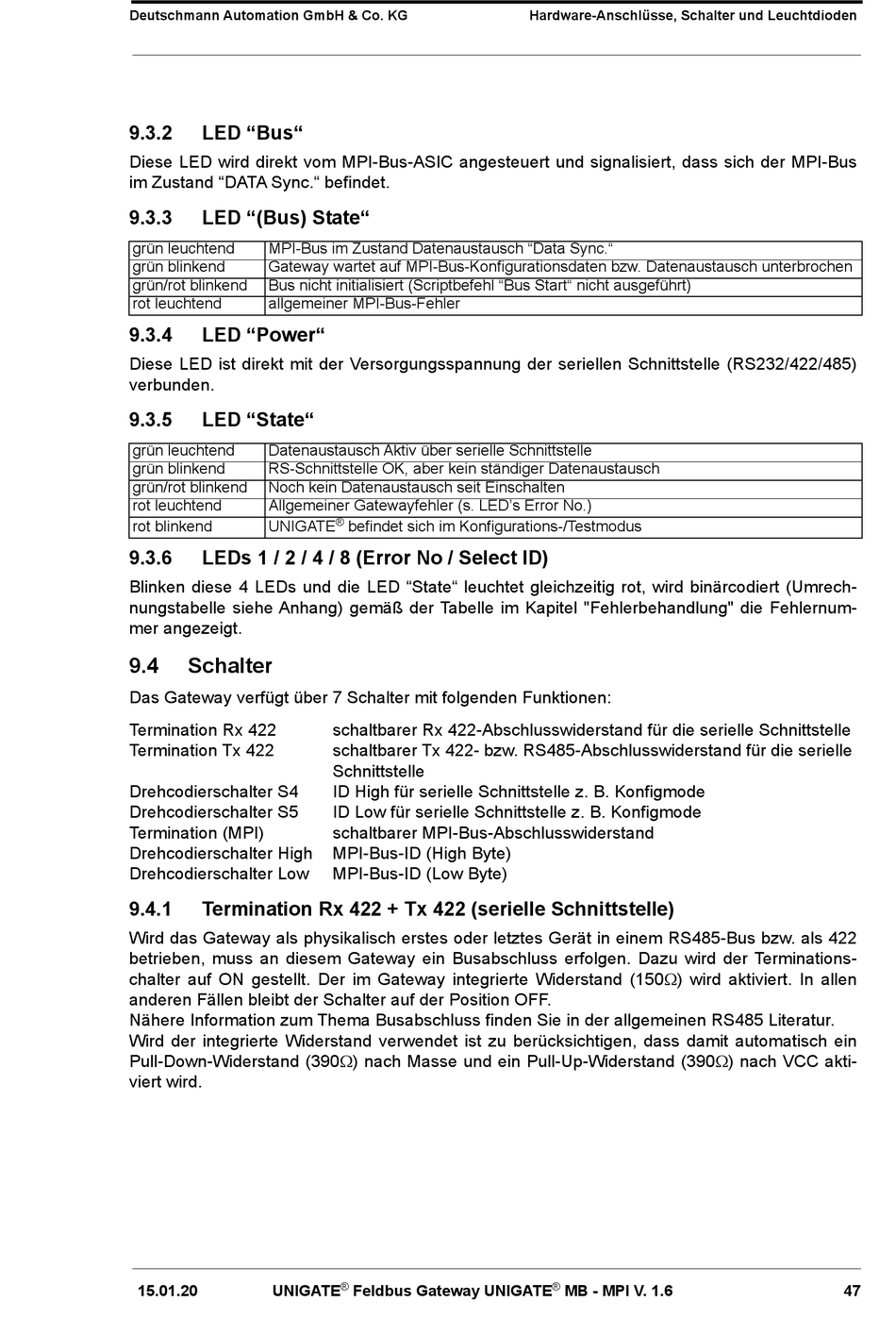

Deutschmann Automation GmbH & Co. KG
9.3.2
LED "Bus"
Diese LED wird direkt vom MPI-Bus-ASIC angesteuert und signalisiert, dass sich der MPI-Bus
im Zustand "DATA Sync." befindet.
9.3.3
LED "(Bus) State"
grün leuchtend
MPI-Bus im Zustand Datenaustausch "Data Sync."
grün blinkend
Gateway wartet auf MPI-Bus-Konfigurationsdaten bzw. Datenaustausch unterbrochen
grün/rot blinkend
Bus nicht initialisiert (Scriptbefehl "Bus Start" nicht ausgeführt)
rot leuchtend
allgemeiner MPI-Bus-Fehler
9.3.4
LED "Power"
Diese LED ist direkt mit der Versorgungsspannung der seriellen Schnittstelle (RS232/422/485)
verbunden.
9.3.5
LED "State"
grün leuchtend
Datenaustausch Aktiv über serielle Schnittstelle
grün blinkend
RS-Schnittstelle OK, aber kein ständiger Datenaustausch
grün/rot blinkend
Noch kein Datenaustausch seit Einschalten
rot leuchtend
Allgemeiner Gatewayfehler (s. LED's Error No.)
rot blinkend
UNIGATE
9.3.6
LEDs 1 / 2 / 4 / 8 (Error No / Select ID)
Blinken diese 4 LEDs und die LED "State" leuchtet gleichzeitig rot, wird binärcodiert (Umrech-
nungstabelle siehe Anhang) gemäß der Tabelle im Kapitel "Fehlerbehandlung" die Fehlernum-
mer angezeigt.
9.4
Schalter
Das Gateway verfügt über 7 Schalter mit folgenden Funktionen:
Termination Rx 422
Termination Tx 422
Drehcodierschalter S4
Drehcodierschalter S5
Termination (MPI)
Drehcodierschalter High
Drehcodierschalter Low
9.4.1
Termination Rx 422 + Tx 422 (serielle Schnittstelle)
Wird das Gateway als physikalisch erstes oder letztes Gerät in einem RS485-Bus bzw. als 422
betrieben, muss an diesem Gateway ein Busabschluss erfolgen. Dazu wird der Terminations-
chalter auf ON gestellt. Der im Gateway integrierte Widerstand (150) wird aktiviert. In allen
anderen Fällen bleibt der Schalter auf der Position OFF.
Nähere Information zum Thema Busabschluss finden Sie in der allgemeinen RS485 Literatur.
Wird der integrierte Widerstand verwendet ist zu berücksichtigen, dass damit automatisch ein
Pull-Down-Widerstand (390) nach Masse und ein Pull-Up-Widerstand (390) nach VCC akti-
viert wird.
15.01.20
UNIGATE
®
befindet sich im Konfigurations-/Testmodus
schaltbarer Rx 422-Abschlusswiderstand für die serielle Schnittstelle
schaltbarer Tx 422- bzw. RS485-Abschlusswiderstand für die serielle
Schnittstelle
ID High für serielle Schnittstelle z. B. Konfigmode
ID Low für serielle Schnittstelle z. B. Konfigmode
schaltbarer MPI-Bus-Abschlusswiderstand
MPI-Bus-ID (High Byte)
MPI-Bus-ID (Low Byte)
®
Feldbus Gateway UNIGATE
Hardware-Anschlüsse, Schalter und Leuchtdioden
®
MB - MPI V. 1.6
47
