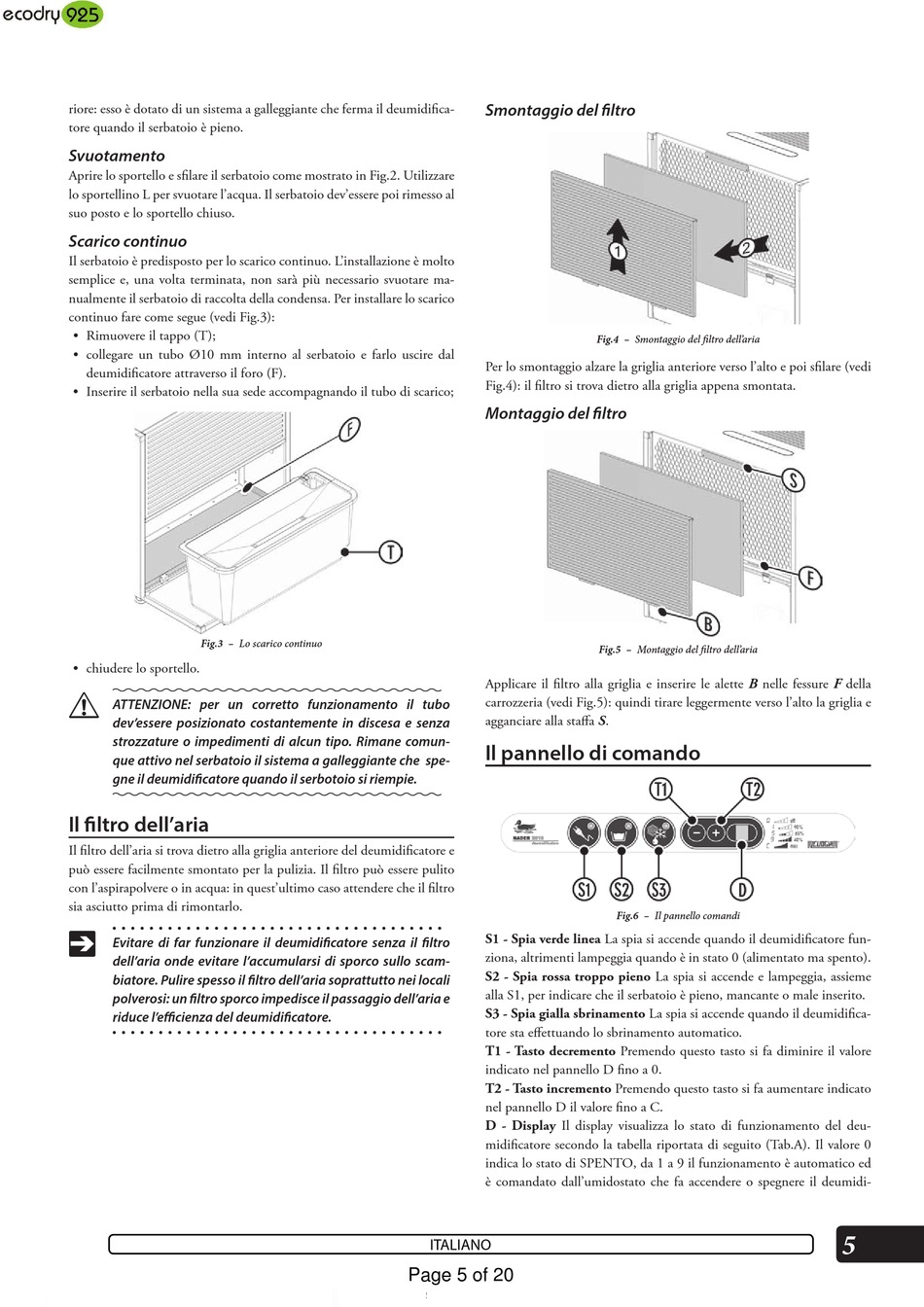

riore: esso è dotato di un sistema a galleggiante che ferma il deumidifica-
tore quando il serbatoio è pieno.
Svuotamento
Aprire lo sportello e sfilare il serbatoio come mostrato in Fig.2. Utilizzare
lo sportellino L per svuotare l'acqua. Il serbatoio dev'essere poi rimesso al
suo posto e lo sportello chiuso.
Scarico continuo
Il serbatoio è predisposto per lo scarico continuo. L'installazione è molto
semplice e, una volta terminata, non sarà più necessario svuotare ma-
nualmente il serbatoio di raccolta della condensa. Per installare lo scarico
continuo fare come segue (vedi Fig.3):
• Rimuovere il tappo (T);
• collegare un tubo Ø10 mm interno al serbatoio e farlo uscire dal
deumidificatore attraverso il foro (F).
• Inserire il serbatoio nella sua sede accompagnando il tubo di scarico;
Fig.3 – Lo scarico continuo
• chiudere lo sportello.
!
ATTENZIONE: per un corretto funzionamento il tubo
dev'essere posizionato costantemente in discesa e senza
strozzature o impedimenti di alcun tipo. Rimane comun-
que attivo nel serbatoio il sistema a galleggiante che spe-
gne il deumidificatore quando il serbotoio si riempie.
Il filtro dell'aria
Il filtro dell'aria si trova dietro alla griglia anteriore del deumidificatore e
può essere facilmente smontato per la pulizia. Il filtro può essere pulito
con l'aspirapolvere o in acqua: in quest'ultimo caso attendere che il filtro
sia asciutto prima di rimontarlo.
S
Evitare di far funzionare il deumidificatore senza il filtro
dell'aria onde evitare l'accumularsi di sporco sullo scam-
biatore. Pulire spesso il filtro dell'aria soprattutto nei locali
polverosi: un filtro sporco impedisce il passaggio dell'aria e
riduce l'efficienza del deumidificatore.
Smontaggio del filtro
Per lo smontaggio alzare la griglia anteriore verso l'alto e poi sfilare (vedi
Fig.4): il filtro si trova dietro alla griglia appena smontata.
Montaggio del filtro
Applicare il filtro alla griglia e inserire le alette B nelle fessure F della
carrozzeria (vedi Fig.5): quindi tirare leggermente verso l'alto la griglia e
agganciare alla staffa S.

Il pannello di comando

S1 - Spia verde linea La spia si accende quando il deumidificatore fun-
ziona, altrimenti lampeggia quando è in stato 0 (alimentato ma spento).
S2 - Spia rossa troppo pieno La spia si accende e lampeggia, assieme
alla S1, per indicare che il serbatoio è pieno, mancante o male inserito.
S3 - Spia gialla sbrinamento La spia si accende quando il deumidifica-
tore sta effettuando lo sbrinamento automatico.
T1 - Tasto decremento Premendo questo tasto si fa diminire il valore
indicato nel pannello D fino a 0.
T2 - Tasto incremento Premendo questo tasto si fa aumentare indicato
nel pannello D il valore fino a C.
D - Display Il display visualizza lo stato di funzionamento del deu-
midificatore secondo la tabella riportata di seguito (Tab.A). Il valore 0
indica lo stato di SPENTO, da 1 a 9 il funzionamento è automatico ed
è comandato dall'umidostato che fa accendere o spegnere il deumidi-
ITALIANO
Page 5 of 20
Fig.4 – Smontaggio del filtro dell'aria
Fig.5 – Montaggio del filtro dell'aria
Fig.6 – Il pannello comandi
5
