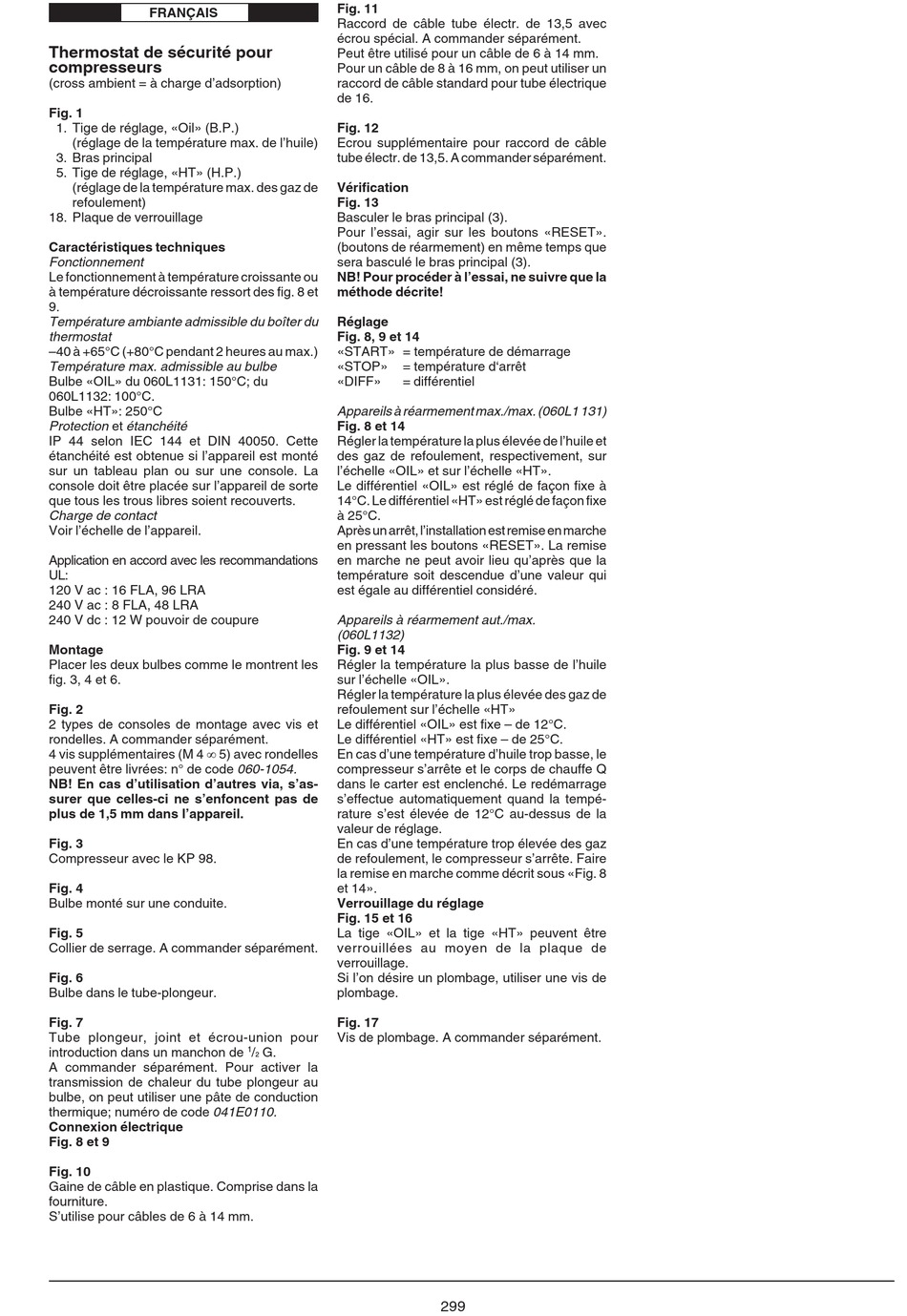

FRANÇAIS
Thermostat de sécurité pour
compresseurs
(cross ambient = à charge d'adsorption)
Fig. 1
1. Tige de réglage, «Oil» (B.P.)
(réglage de la température max. de l'huile)
3. Bras principal
5. Tige de réglage, «HT» (H.P.)
(réglage de la température max. des gaz de
refoulement)
18. Plaque de verrouillage
Caractéristiques techniques
Fonctionnement
Le fonctionnement à température croissante ou
à température décroissante ressort des fig. 8 et
9.
Température ambiante admissible du boîter du
thermostat
–40 à +65°C (+80°C pendant 2 heures au max.)
Température max. admissible au bulbe
Bulbe «OIL» du 060L1131: 150°C; du
060L1132: 100°C.
Bulbe «HT»: 250°C
Protection et étanchéité
IP 44 selon IEC 144 et DIN 40050. Cette
étanchéité est obtenue si l'appareil est monté
sur un tableau plan ou sur une console. La
console doit être placée sur l'appareil de sorte
que tous les trous libres soient recouverts.
Charge de contact
Voir l'échelle de l'appareil.
Application en accord avec les recommandations
UL:
120 V ac : 16 FLA, 96 LRA
240 V ac : 8 FLA, 48 LRA
240 V dc : 12 W pouvoir de coupure
Montage
Placer les deux bulbes comme le montrent les
fig. 3, 4 et 6.
Fig. 2
2 types de consoles de montage avec vis et
rondelles. A commander séparément.
4 vis supplémentaires (M 4 ¥ 5) avec rondelles
peuvent être livrées: n° de code 060-1054.
NB! En cas d'utilisation d'autres via, s'as-
surer que celles-ci ne s'enfoncent pas de
plus de 1,5 mm dans l'appareil.
Fig. 3
Compresseur avec le KP 98.
Fig. 4
Bulbe monté sur une conduite.
Fig. 5
Collier de serrage. A commander séparément.
Fig. 6
Bulbe dans le tube-plongeur.
Fig. 7
Tube plongeur, joint et écrou-union pour
introduction dans un manchon de
A commander séparément. Pour activer la
transmission de chaleur du tube plongeur au
bulbe, on peut utiliser une pâte de conduction
thermique; numéro de code 041E0110.
Connexion électrique
Fig. 8 et 9
Fig. 10
Gaine de câble en plastique. Comprise dans la
fourniture.
S'utilise pour câbles de 6 à 14 mm.
Fig. 11
Raccord de câble tube électr. de 13,5 avec
écrou spécial. A commander séparément.
Peut être utilisé pour un câble de 6 à 14 mm.
Pour un câble de 8 à 16 mm, on peut utiliser un
raccord de câble standard pour tube électrique
de 16.
Fig. 12
Ecrou supplémentaire pour raccord de câble
tube électr. de 13,5. A commander séparément.
Vérification
Fig. 13
Basculer le bras principal (3).
Pour l'essai, agir sur les boutons «RESET».
(boutons de réarmement) en même temps que
sera basculé le bras principal (3).
NB! Pour procéder à l'essai, ne suivre que la
méthode décrite!
Réglage
Fig. 8, 9 et 14
«START» = température de démarrage
«STOP» = température d'arrêt
«DIFF» = différentiel
Appareils à réarmement max./max. (060L1 131)
Fig. 8 et 14
Régler la température la plus élevée de l'huile et
des gaz de refoulement, respectivement, sur
l'échelle «OIL» et sur l'échelle «HT».
Le différentiel «OIL» est réglé de façon fixe à
14°C. Le différentiel «HT» est réglé de façon fixe
à 25°C.
Après un arrêt, l'installation est remise en marche
en pressant les boutons «RESET». La remise
en marche ne peut avoir lieu qu'après que la
température soit descendue d'une valeur qui
est égale au différentiel considéré.
Appareils à réarmement aut./max.
(060L1132)
Fig. 9 et 14
Régler la température la plus basse de l'huile
sur l'échelle «OIL».
Régler la température la plus élevée des gaz de
refoulement sur l'échelle «HT»
Le différentiel «OIL» est fixe – de 12°C.
Le différentiel «HT» est fixe – de 25°C.
En cas d'une température d'huile trop basse, le
compresseur s'arrête et le corps de chauffe Q
dans le carter est enclenché. Le redémarrage
s'effectue automatiquement quand la tempé-
rature s'est élevée de 12°C au-dessus de la
valeur de réglage.
En cas d'une température trop élevée des gaz
de refoulement, le compresseur s'arrête. Faire
la remise en marche comme décrit sous «Fig. 8
et 14».
Verrouillage du réglage
Fig. 15 et 16
La tige «OIL» et la tige «HT» peuvent être
verrouillées au moyen de la plaque de
verrouillage.
Si l'on désire un plombage, utiliser une vis de
plombage.
Fig. 17
Vis de plombage. A commander séparément.
