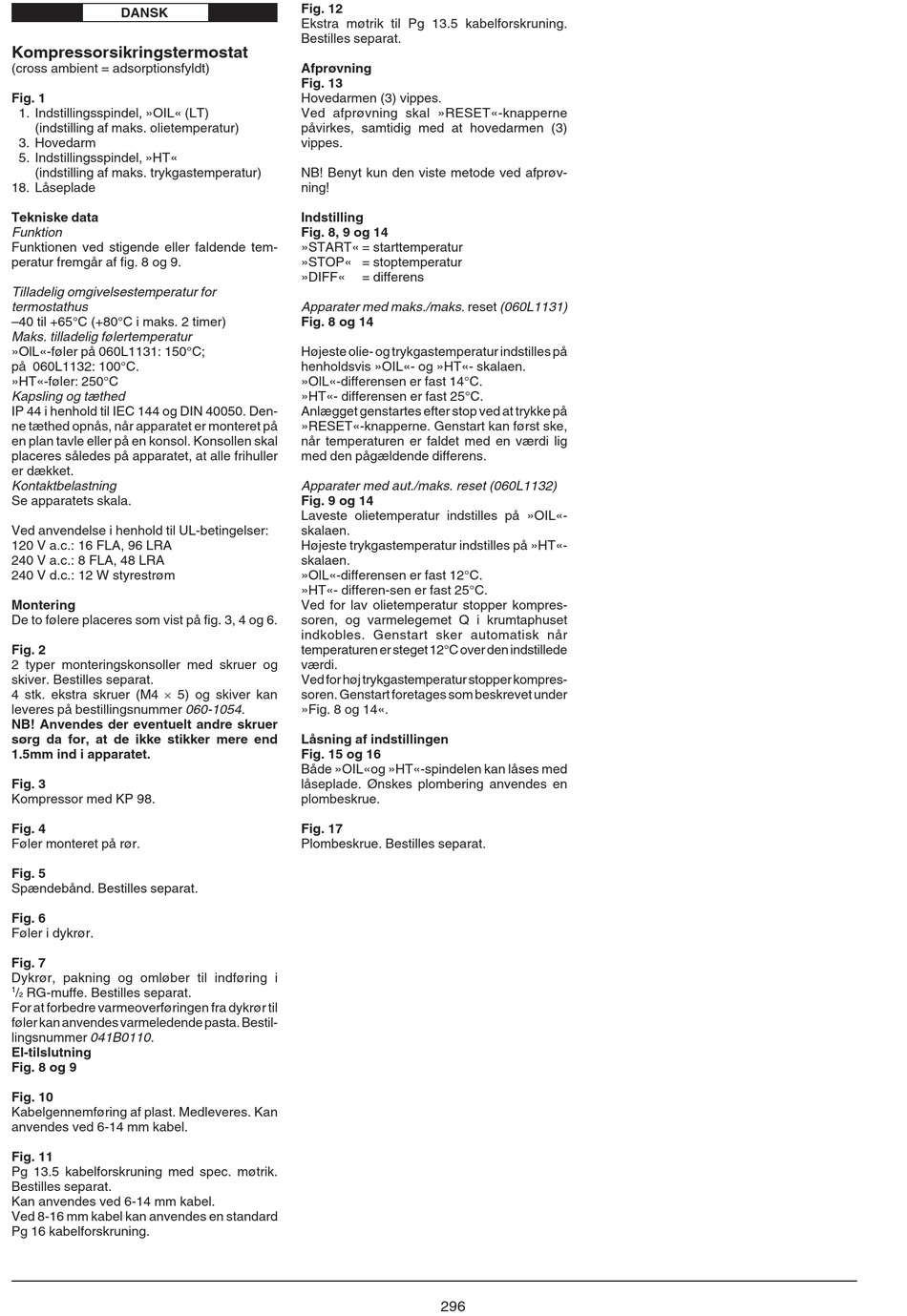

DANSK
Kompressorsikringstermostat
(cross ambient = adsorptionsfyldt)
Fig. 1
1. Indstillingsspindel, »OIL« (LT)
(indstilling af maks. olietemperatur)
3. Hovedarm
5. Indstillingsspindel, »HT«
(indstilling af maks. trykgastemperatur)
18. Låseplade
Tekniske data
Funktion
Funktionen ved stigende eller faldende tem-
peratur fremgår af fig. 8 og 9.
Tilladelig omgivelsestemperatur for
termostathus
–40 til +65°C (+80°C i maks. 2 timer)
Maks. tilladelig følertemperatur
»OlL«-føler på 060L1131: 150°C;
på 060L1132: 100°C.
»HT«-føler: 250°C
Kapsling og tæthed
IP 44 i henhold til IEC 144 og DIN 40050. Den-
ne tæthed opnås, når apparatet er monteret på
en plan tavle eller på en konsol. Konsollen skal
placeres således på apparatet, at alle frihuller
er dækket.
Kontaktbelastning
Se apparatets skala.
Ved anvendelse i henhold til UL-betingelser:
120 V a.c.: 16 FLA, 96 LRA
240 V a.c.: 8 FLA, 48 LRA
240 V d.c.: 12 W styrestrøm
Montering
De to følere placeres som vist på fig. 3, 4 og 6.
Fig. 2
2 typer monteringskonsoller med skruer og
skiver. Bestilles separat.
4 stk. ekstra skruer (M4 ´ 5) og skiver kan
leveres på bestillingsnummer 060-1054.
NB! Anvendes der eventuelt andre skruer
sørg da for, at de ikke stikker mere end
1.5mm ind i apparatet.
Fig. 3
Kompressor med KP 98.
Fig. 4
Føler monteret på rør.
Fig. 5
Spændebånd. Bestilles separat.
Fig. 6
Føler i dykrør.
Fig. 7
Dykrør, pakning og omløber til indføring i
1
/
RG-muffe. Bestilles separat.
2
For at forbedre varmeoverføringen fra dykrør til
føler kan anvendes varmeledende pasta. Bestil-
lingsnummer 041B0110.
El-tilslutning
Fig. 8 og 9
Fig. 10
Kabelgennemføring af plast. Medleveres. Kan
anvendes ved 6-14 mm kabel.
Fig. 11
Pg 13.5 kabelforskruning med spec. møtrik.
Bestilles separat.
Kan anvendes ved 6-14 mm kabel.
Ved 8-16 mm kabel kan anvendes en standard
Pg 16 kabelforskruning.
Fig. 12
Ekstra møtrik til Pg 13.5 kabelforskruning.
Bestilles separat.
Afprøvning
Fig. 13
Hovedarmen (3) vippes.
Ved afprøvning skal »RESET«-knapperne
påvirkes, samtidig med at hovedarmen (3)
vippes.
NB! Benyt kun den viste metode ved afprøv-
ning!
Indstilling
Fig. 8, 9 og 14
»START« = starttemperatur
»STOP« = stoptemperatur
»DIFF«
= differens
Apparater med maks./maks. reset (060L1131)
Fig. 8 og 14
Højeste olie- og trykgastemperatur indstilles på
henholdsvis »OIL«- og »HT«- skalaen.
»OlL«-differensen er fast 14°C.
»HT«- differensen er fast 25°C.
Anlægget genstartes efter stop ved at trykke på
»RESET«-knapperne. Genstart kan først ske,
når temperaturen er faldet med en værdi lig
med den pågældende differens.
Apparater med aut./maks. reset (060L1132)
Fig. 9 og 14
Laveste olietemperatur indstilles på »OIL«-
skalaen.
Højeste trykgastemperatur indstilles på »HT«-
skalaen.
»OlL«-differensen er fast 12°C.
»HT«- differen-sen er fast 25°C.
Ved for lav olietemperatur stopper kompres-
soren, og varmelegemet Q i krumtaphuset
indkobles. Genstart sker automatisk når
temperaturen er steget 12°C over den indstillede
værdi.
Ved for høj trykgastemperatur stopper kompres-
soren. Genstart foretages som beskrevet under
»Fig. 8 og 14«.
Låsning af indstillingen
Fig. 15 og 16
Både »OIL«og »HT«-spindelen kan låses med
låseplade. Ønskes plombering anvendes en
plombeskrue.
Fig. 17
Plombeskrue. Bestilles separat.
