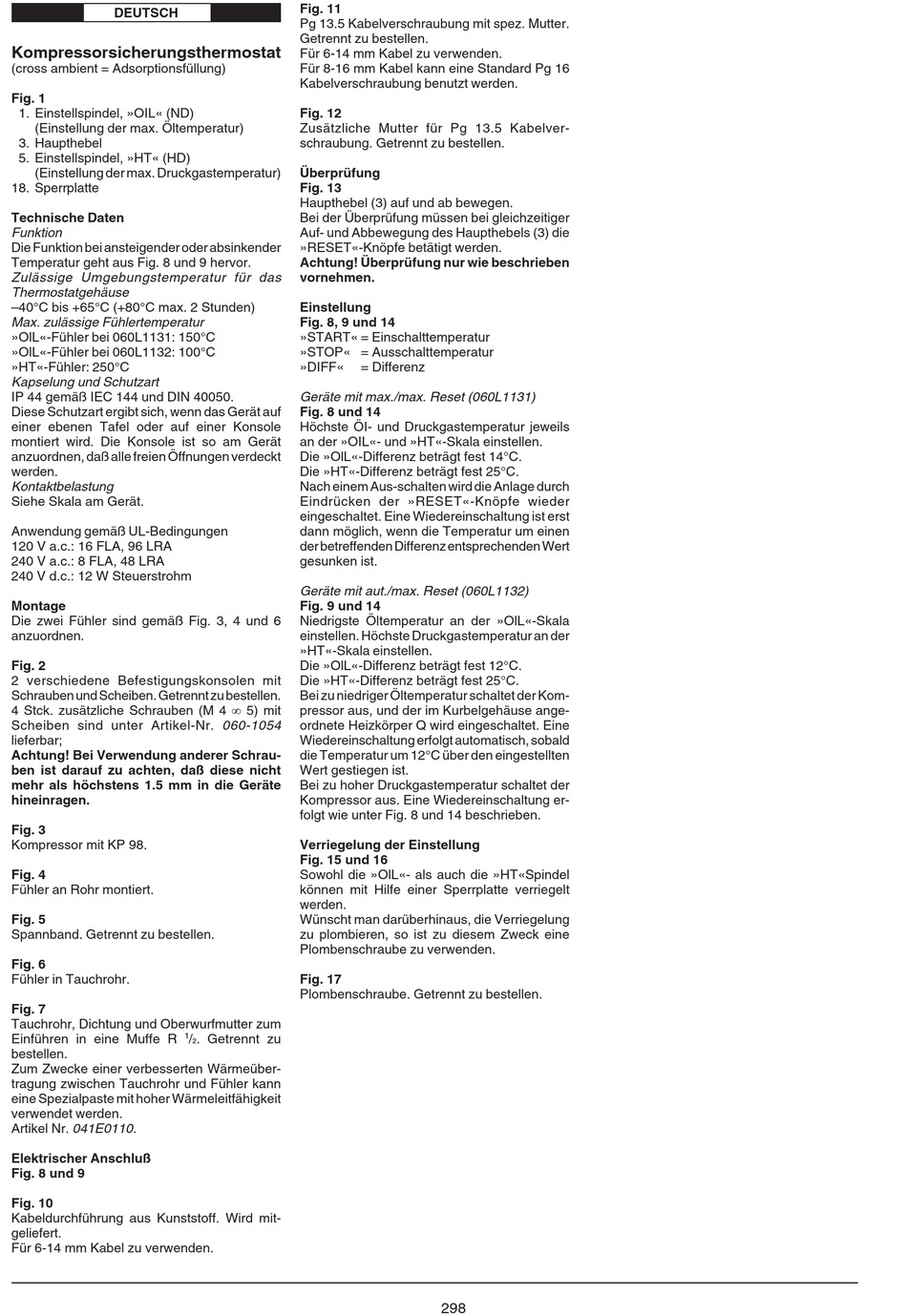

DEUTSCH
Kompressorsicherungsthermostat
(cross ambient = Adsorptionsfüllung)
Fig. 1
1. Einstellspindel, »OIL« (ND)
(Einstellung der max. Öltemperatur)
3. Haupthebel
5. Einstellspindel, »HT« (HD)
(Einstellung der max. Druckgastemperatur)
18. Sperrplatte
Technische Daten
Funktion
Die Funktion bei ansteigender oder absinkender
Temperatur geht aus Fig. 8 und 9 hervor.
Zulässige Umgebungstemperatur für das
Thermostatgehäuse
–40°C bis +65°C (+80°C max. 2 Stunden)
Max. zulässige Fühlertemperatur
»OlL«-Fühler bei 060L1131: 150°C
»OlL«-Fühler bei 060L1132: 100°C
»HT«-Fühler: 250°C
Kapselung und Schutzart
IP 44 gemäß IEC 144 und DIN 40050.
Diese Schutzart ergibt sich, wenn das Gerät auf
einer ebenen Tafel oder auf einer Konsole
montiert wird. Die Konsole ist so am Gerät
anzuordnen, daß alle freien Öffnungen verdeckt
werden.
Kontaktbelastung
Siehe Skala am Gerät.
Anwendung gemäß UL-Bedingungen
120 V a.c.: 16 FLA, 96 LRA
240 V a.c.: 8 FLA, 48 LRA
240 V d.c.: 12 W Steuerstrohm
Montage
Die zwei Fühler sind gemäß Fig. 3, 4 und 6
anzuordnen.
Fig. 2
2 verschiedene Befestigungskonsolen mit
Schrauben und Scheiben. Getrennt zu bestellen.
4 Stck. zusätzliche Schrauben (M 4 ¥ 5) mit
Scheiben sind unter Artikel-Nr. 060-1054
lieferbar;
Achtung! Bei Verwendung anderer Schrau-
ben ist darauf zu achten, daß diese nicht
mehr als höchstens 1.5 mm in die Geräte
hineinragen.
Fig. 3
Kompressor mit KP 98.
Fig. 4
Fühler an Rohr montiert.
Fig. 5
Spannband. Getrennt zu bestellen.
Fig. 6
Fühler in Tauchrohr.
Fig. 7
Tauchrohr, Dichtung und Oberwurfmutter zum
Einführen in eine Muffe R
bestellen.
Zum Zwecke einer verbesserten Wärmeüber-
tragung zwischen Tauchrohr und Fühler kann
eine Spezialpaste mit hoher Wärmeleitfähigkeit
verwendet werden.
Artikel Nr. 041E0110.
Elektrischer Anschluß
Fig. 8 und 9
Fig. 10
Kabeldurchführung aus Kunststoff. Wird mit-
geliefert.
Für 6-14 mm Kabel zu verwenden.
Fig. 11
Pg 13.5 Kabelverschraubung mit spez. Mutter.
Getrennt zu bestellen.
Für 6-14 mm Kabel zu verwenden.
Für 8-16 mm Kabel kann eine Standard Pg 16
Kabelverschraubung benutzt werden.
Fig. 12
Zusätzliche Mutter für Pg 13.5 Kabelver-
schraubung. Getrennt zu bestellen.
Überprüfung
Fig. 13
Haupthebel (3) auf und ab bewegen.
Bei der Überprüfung müssen bei gleichzeitiger
Auf- und Abbewegung des Haupthebels (3) die
»RESET«-Knöpfe betätigt werden.
Achtung! Überprüfung nur wie beschrieben
vornehmen.
Einstellung
Fig. 8, 9 und 14
»START« = Einschalttemperatur
»STOP« = Ausschalttemperatur
»DIFF«
Geräte mit max./max. Reset (060L1131)
Fig. 8 und 14
Höchste ÖI- und Druckgastemperatur jeweils
an der »OIL«- und »HT«-Skala einstellen.
Die »OlL«-Differenz beträgt fest 14°C.
Die »HT«-Differenz beträgt fest 25°C.
Nach einem Aus-schalten wird die Anlage durch
Eindrücken der »RESET«-Knöpfe wieder
eingeschaltet. Eine Wiedereinschaltung ist erst
dann möglich, wenn die Temperatur um einen
der betreffenden Differenz entsprechenden Wert
gesunken ist.
Geräte mit aut./max. Reset (060L1132)
Fig. 9 und 14
Niedrigste Öltemperatur an der »OlL«-Skala
einstellen. Höchste Druckgastemperatur an der
»HT«-Skala einstellen.
Die »OlL«-Differenz beträgt fest 12°C.
Die »HT«-Differenz beträgt fest 25°C.
Bei zu niedriger Öltemperatur schaltet der Kom-
pressor aus, und der im Kurbelgehäuse ange-
ordnete Heizkörper Q wird eingeschaltet. Eine
Wiedereinschaltung erfolgt automatisch, sobald
die Temperatur um 12°C über den eingestellten
Wert gestiegen ist.
Bei zu hoher Druckgastemperatur schaltet der
Kompressor aus. Eine Wiedereinschaltung er-
folgt wie unter Fig. 8 und 14 beschrieben.
Verriegelung der Einstellung
Fig. 15 und 16
Sowohl die »OlL«- als auch die »HT«Spindel
können mit Hilfe einer Sperrplatte verriegelt
werden.
Wünscht man darüberhinaus, die Verriegelung
zu plombieren, so ist zu diesem Zweck eine
Plombenschraube zu verwenden.
Fig. 17
Plombenschraube. Getrennt zu bestellen.
1
/
. Getrennt zu
2
= Differenz
298
