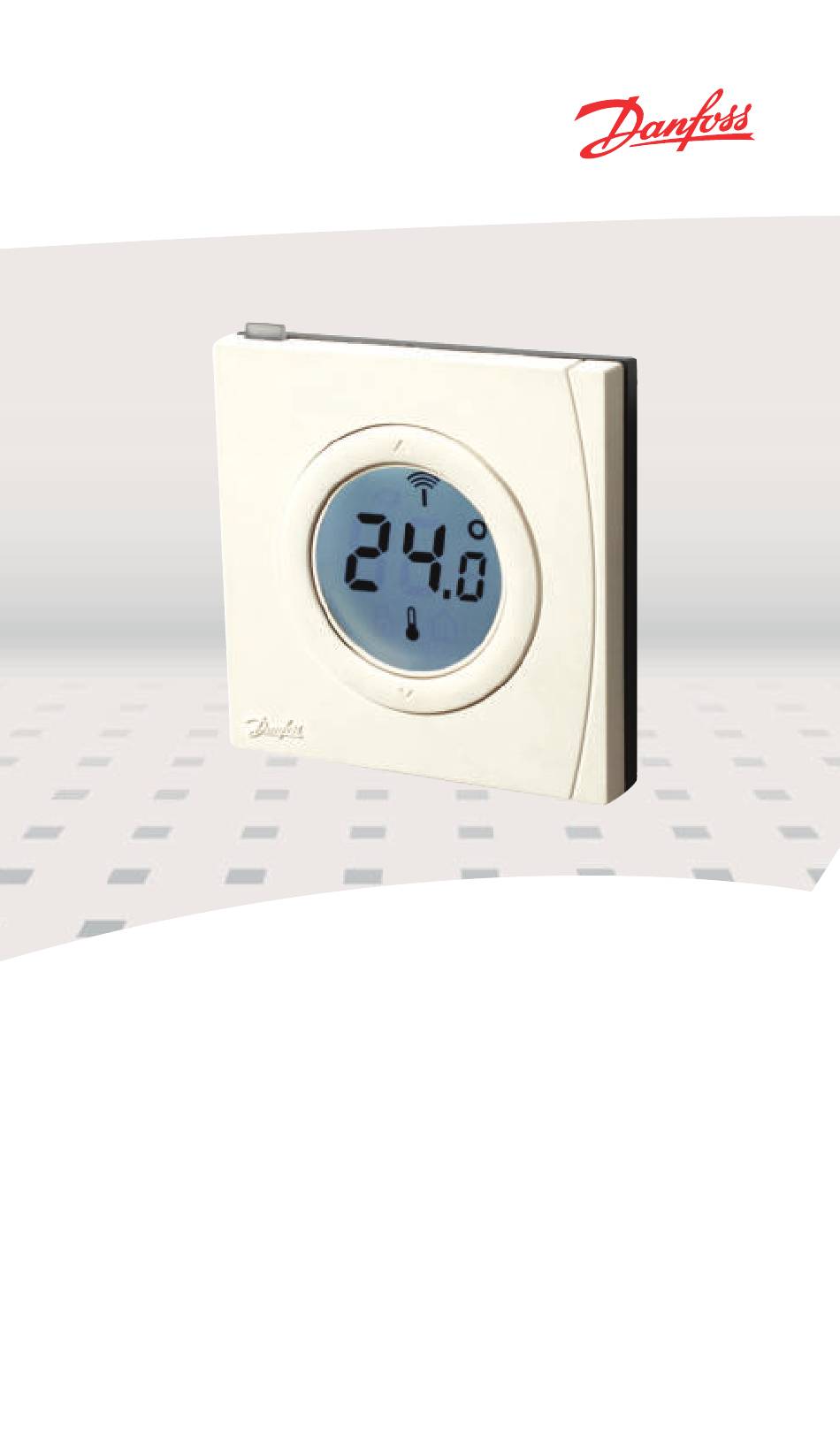

- Seite 1 MAKING MODERN LIVING POSSIBLE Danfoss Link™ RS Room Sensor Installation Guide Danfoss Heating Solutions...
- Seite 2 Installation Guide Danfoss Link™ RS VIFZA55X © Danfoss 03/2012...
- Seite 3 Installation Guide Danfoss Link™ RS Installation Guide Installationsanleitung Guide d’installation Installationsmanual Installationshandbok Asennusohje Installatiehandleiding Instrukcja instalacji Instalační příručka VIFZA55X © Danfoss 03/2012...
- Seite 4 Installation Guide Danfoss Link™ RS Index Introduction ..........5 Display symbols.
- Seite 5 Installation Guide Danfoss Link™ RS Introduction The Danfoss Link™ RS (Room Sensor) has a built-in tem- perature sensor, which measures the ambient temperature. It allows you to control the heating, based on room tem- perature in the room where installed. With the Danfoss Link™...
- Seite 6 Please be aware of the following, when installing Danfoss Link™ RS: Do not install Danfoss Link™ RS, where it will be subject to direct sunlight. The installation height should typically be between 80- 150 cm.
- Seite 7 3. Fix the back panel to the wall either help of screws or adhesive on the desired destination. 4. Insert the batteries. 5. Install the Danfoss Link™ RS front by gently letting it slide on the back panel again. VIFZA55X ©...
- Seite 8 Installation Guide Danfoss Link™ RS Adding device Connection of the RS Room Sensor to a system is made from the Danfoss Link™ CC Central Controller. For further information, see the Danfoss Link™ CC instruction manual: Max. 1 m Configuration 6: Adding devices.
- Seite 9 4. Press and hold the button while reinserting the battery until LED flashes red (approx. 5 seconds). 5. Replace the Danfoss Link™ RS front again on the back panel. 6. The Danfoss Link™ RS is now reset. 5 sec. VIFZA55X © Danfoss 03/2012...
- Seite 10 Low battery level flash every 2½ min. ON + Red LED Critical battery level flash every 30 sec. Floor sensor short circuited Floor sensor lost Tamper proof enabled by Danfoss Link ™ Limited by Danfoss Link ™ Flash VIFZA55X © Danfoss 03/2012...
- Seite 11 Installation Guide Danfoss Link™ RS Technical specifications Battery Alkaline 2 x AA, 1.5 V Battery lifetime Up to 4-5 years Backlight Green LED Ambient temperature 0˚ to +40˚C The sensor has a built-in moni- Battery monitoring toring circuit, which will detect low or critical battery level.
- Seite 12 Installationsanleitung Danfoss Link™ RS Stichwortverzeichnis Einführung..........13 Displaysymbole .
- Seite 13 Der Danfoss Link™ RS (Room Sensor, Raumfühler) verfügt über einen eingebauten Temperaturfühler zur Messung der Umgebungstemperatur. Dieser Raumfühler ermöglicht die Heizungsregelung basierend auf der jeweiligen Raumtempe- ratur. Mit dem Danfoss Link™ RS ist zudem eine Temperatu- ranpassung möglich. LED für Anzeige EIN/AUS und für Temperatur erhöhen...
- Seite 14 Bei Kommunikationsproblemen empfiehlt Danfoss den Einsatz von Zubehörteilen wie beispielsweise Verstärkern. In Ausnahmefällen ist das Funksystem für Ihre Installation möglicherweise nicht geeignet. Bei der Montage des Danfoss Link™ RS ist Folgendes zu beachten: Den Danfoss Link™ RS nicht in Bereichen mit direkter Sonneneinstrahlung montieren.
- Seite 15 3. Die Rückplatte mit Schrauben oder Klebstoff an der gewünschten Stel- le an der Wand befestigen. 4. Die Batterien einsetzen. 5. Das Frontteil des Danfoss Link™ RS vorsichtig wieder auf die Rückplat- te schieben. VIFZA55X © Danfoss...
- Seite 16 Installationsanleitung Danfoss Link™ RS Hinzufügen von Geräten Die Verbindung des Raumfühlers RS mit einem System erfolgt über den Zentralregler Danfoss Link™ CC. Weitere Informationen finden Sie im Produkthandbuch zu Danfoss Link™ CC. Max. 1 m Konfiguration 6: Hinzufügen von Geräten.
- Seite 17 Installationsanleitung Danfoss Link™ RS Rücksetzen auf Werkseinstellungen 1. Das Frontteil des Danfoss Link™ RS aus der Rückplatte entnehmen. 2. Den Danfoss Link™ RS umdrehen, sodass die Rückseite zu Ihnen zeigt. 3. Eine der Batterien entnehmen. 4. Die Taste beim Wiedereinsetzen der Batterie ca.
- Seite 18 Installationsanleitung Danfoss Link™ RS Fehlersuche und -behebung Kurzes grünes Blinken Nicht im Netzwerk eingebunden Schnelles grünes Einbindung läuft Blinken Rotes Blinken + Einbindung fehlgeschlagen für 5 s Verbindungstest läuft Rotes Blinken + Verbindungstest fehlgeschlagen für 5 s EIN + Blinken...
- Seite 19 Installationsanleitung Danfoss Link™ RS Technische Spezifikationen Batterie Alkali, 2 x AA, 1,5 V Batterielebensdauer Bis zu 4-5 Jahre Heckfenster Grüne LED Umgebungstemperatur 0 °C bis +40 °C Der Fühler verfügt über einen integrierten Überwachungskreis, Batterieüberwachung der einen niedrigen oder kriti- schen Batterieladestand erkennt.
- Seite 20 Guide d’installation Danfoss Link™ RS Sommaire Introduction ..........21 Icônes de l’affichage.
- Seite 21 Guide d’installation Danfoss Link™ RS Introduction Le Danfoss Link™ RS (capteur de pièce) est équipé d’une sonde de température intégrée pour mesurer la température ambiante. Il sert à contrôler le chauffage en fonction de la température ambiante de la pièce où il se trouve. Le Dan- foss Link™...
- Seite 22 Lors de l’installation du Danfoss Link™ RS, veuillez tenir compte des points suivants : Le Danfoss Link™ RS ne doit pas être exposé à la lumière directe du soleil. La hauteur d’installation se situe normalement entre 80 et 150 cm.
- Seite 23 3. Fixez le panneau arrière à l’endroit qui convient sur le mur, en utilisant soit de l’adhésif, soit des vis. 4. Insérez les piles. 5. Installez la face avant du Danfoss Link RS™ en la faisant doucement coulisser sur le pan- neau arrière. VIFZA55X © Danfoss...
- Seite 24 Danfoss Link™ RS Ajout d’une unité La connexion entre le capteur de pièce RS et le système passe par le régulateur central Danfoss Link™ CC. Pour de plus amples informations, voir le mode d’emploi du Danfoss Link™ CC : 1 m max.
- Seite 25 Réinitialisation aux réglages d’usine 1. Désolidarisez la face avant du Dan- foss Link RS™ du panneau arrière. 2. Orientez le Danfoss Link RS™ la face arrière vers vous. 3. Retirez une des piles. 4. Appuyez sur le bouton et mainte- nez-le enfoncé...
- Seite 26 + LED Niveau des piles critique rouge clignotant toutes les 30 s Court-circuit du capteur de sol Capteur de sol perdu Verrouillage inviolable activé fixe par le Danfoss Link ™ Limitation par le Danfoss Link ™ clignotant VIFZA55X © Danfoss 03/2012...
- Seite 27 Guide d’installation Danfoss Link™ RS Spécifications techniques Piles Alcalines, 2 x AA, 1,5 V Durée de vie des piles 4 à 5 ans maximum Rétroéclairage LED verte Température ambiante 0 °C à +40 °C Le capteur comporte un circuit de surveillance intégré qui Surveillance des piles détecte tout niveau de charge...
- Seite 28 Installationsmanual Danfoss Link™ RS Indeks Introduktion ..........29 Displaysymboler .
- Seite 29 Danfoss Link™ RS (rumføler) er udstyret med en indbygget temperaturføler, som måler den omgivende temperatur. Med den kan du kontrollere opvarmningen på baggrund af rumtemperaturen i det rum, den er installeret i. Med Danfoss Link™ RS kan du også justere temperaturen. Knap med lysdiode til tænd og sluk af...
- Seite 30 I meget få tilfælde vil det trådløse system ikke være egnet til din installation. Følgende bør overvejes ved installation af Danfoss Link™ RS: Danfoss Link™ RS må ikke installeres på steder, hvor den udsættes for direkte sollys. Installationshøjden bør typisk være mellem 80-150 cm.
- Seite 31 3. Fastgør bagpanelet til væggen på den ønskede placering ved hjælp af enten skruer eller klæbemiddel. 4. Isæt batterierne. 5. Monter fronten på Danfoss Link™ RS ved forsigtigt at lade den glide på bagpanelet igen. VIFZA55X © Danfoss...
- Seite 32 Installationsmanual Danfoss Link™ RS Tilføjelse af enhed Tilslutning af RS-rumføleren til et system oprettes fra Danfoss Link™ CC Central Controller. Du kan få flere oplysninger i instruktionsmanualen til Danfoss Link™ CC: Maks. 1 m Konfiguration 6: Tilføjelse af enheder. Udførelse af netværkstest Når RS-enheden er tilføjet...
- Seite 33 Installationsmanual Danfoss Link™ RS Fabriksnulstilling 1. Fjern fronten på Danfoss Link™ RS fra bagpanelet. 2. Vend Danfoss Link™ RS om, så bagsiden vender mod dig. 3. Fjern et af batterierne. 4. Tryk og hold knappen inde, mens du isætter batteriet, indtil lysdio- den blinker rødt (ca.
- Seite 34 Lavt batteriniveau lysdioden hvert 2,5 min. TIL + rødt blink fra Kritisk batteriniveau lysdioden hver 30. sek. Gulvføler er kortsluttet Ingen forbindelse til gulvføler Børnesikring aktiveret af Danfoss Link ™ Begrænset af Danfoss Link ™ blinker VIFZA55X © Danfoss 03/2012...
- Seite 35 Installationsmanual Danfoss Link™ RS Tekniske specifikationer Batteri Alkaline 2 x AA, 1,5 V Batteriets levetid Op til 4-5 år Baggrundsbelysning Grøn lysdiode Omg. temperatur 0˚ til +40˚ C Føleren er udstyret med et indbygget overvågningskreds- Overvågning af batteri løb, som registrerer et lavt eller kritisk batteriniveau.
- Seite 36 Installationshandbok Danfoss Link™ RS Innehåll Introduktion ..........37 Displaysymboler .
- Seite 37 Installationshandbok Danfoss Link™ RS Introduktion Rumsgivaren Danfoss Link™ RS har en inbyggd temperaturgi- vare som mäter den omgivande temperaturen. Med givaren kan du styra värmen efter rumstemperaturen i det rum där den är monterad. Dessutom kan du justera temperaturen med Danfoss Link™ RS-rumsgivaren.
- Seite 38 Installationshandbok Danfoss Link™ RS Installation I de flesta fall är överföringsområdet för det trådlösa Danfoss Link™-systemet fullt tillräckligt, men i alla byggnader finns det olika hinder som kan påverka kommunikationen och det maximala överföringsavståndet. Om det uppstår problem med kommunikationen behöver systemet antagligen stödjas av någon typ av tillbehör, till...
- Seite 39 3. Sätt fast bakstycket där du tycker att det passar på väggen. Använd skruvar eller tejp. 4. Sätt i batterier. 5. Sätt fast Danfoss Link™ RS-rums- givarens framstycke genom att försiktigt låta det glida tillbaka på bakstycket igen. VIFZA55X ©...
- Seite 40 Max. 1 m Konfiguration 6: Lägga till rumsenheter. Genomföra ett nätverkstest När du har lagt till rumsgivar- enheten i styrenheten Danfoss Link™ CC bör du genomföra ett nätverkstest. Mer information finns i instal- lationshandboken för Danfoss Link™ CC-styrenheten: Konfiguration 8: Genomföra ett nätverkstest.
- Seite 41 4. Håll knappen intryckt medan du sätter tillbaka batteriet, och håll kvar tills lysdioden börjar blinka rött (i ungefär 5 sekunder). 5. Sätt tillbaka rumsgivarens fram- stycke på bakstycket igen. 6. Nu har du återställt Danfoss Link™ RS-rumsgivaren. 5 sek. VIFZA55X © Danfoss 03/2012...
- Seite 42 Installationshandbok Danfoss Link™ RS Felsökning Kort blinkande grönt ljus Är inte inkluderad i nätverket Snabbt blinkande grönt Inkludering pågår ljus Blinkande rött ljus + Inkluderingen misslyckades i 5 sek. Förbindelsetest pågår PÅ Förbindelsetestet Blinkande rött ljus + misslyckades i 5 sek.
- Seite 43 Installationshandbok Danfoss Link™ RS Tekniska specifikationer Batteri Alkaline 2 x AA; 1,5 V Batteriets livslängd Upp till 4–5 år Bakgrundsbelysning Grön lysdiod Omgivande temperatur 0˚ till +40 ˚C Givaren har en inbyggd över- vakningskrets som registrerar Batteriövervakning om batterinivån blir låg eller kritisk Överföringsfrekvens...
- Seite 44 Asennusohje Danfoss Link™ RS Sisällys Johdanto ..........45 Näyttösymbolit .
- Seite 45 Asennusohje Danfoss Link™ RS Johdanto Danfoss Link™ RS -huoneanturissa on integroitu lämpötila- anturi, joka mittaa ympäristön lämpötilaa. Sillä voi säädellä lämmitystä asennustilan sisälämpötilan perusteella. Danfoss Link™ RS:llä voi myös säätää lämpötilaa. LED-painike virran kytkemiseen Lämpötila ja verkon testauk- suuremmaksi seen Näyttö...
- Seite 46 Jos viestintäongelmia esiintyy, Danfoss kehottaa harkitse- maan lisävarusteita, kuten toistimia, järjestelmän tukena. Joihinkin harvoihin kohteisiin langaton järjestelmä ei sovellu. Ota huomioon seuraavat seikat Danfoss Link™ RS:n asennuk- sen yhteydessä: Älä asenna Danfoss Link™ RS:ää suoraan auringonvaloon. Sopiva asennuskorkeus on yleensä 80–150 cm.
- Seite 47 2. Poista takapaneeli painamalla sitä kevyesti peukaloilla ja vetämällä sitä alaspäin. 3. Kiinnitä takapaneeli haluttuun kohtaan seinässä ruuvien tai teipin avulla. 4. Aseta paristot paikoilleen. 5. Asenna Danfoss Link™ RS:n etupaneeli liu’uttamalla se takaisin takapaneelin päälle. VIFZA55X © Danfoss 03/2012...
- Seite 48 Asennusohje Danfoss Link™ RS Laitteiden lisääminen RS-huoneanturin liittäminen järjestel- mään tapahtuu Danfoss Link™ CC -keskusyksiköstä. Lisätietoja saat Danfoss Link™ CC:n käyttöohjeesta, Enint. 1 m Konfigurointi 6: Laitteiden lisääminen. Verkon testaaminen Kun RS-huoneanturiyksikkö on liitetty Danfoss Link™ CC -keskusyksikköön, on suoritet- tava verkkotesti.
- Seite 49 Laita samalla paristo takaisin sisään ja odota, kunnes LED vilkkuu punaisena (n. 5 sekuntia). 5. Laita Danfoss Link™ RS:n etupa- neeli takaisin takapaneelin päälle. 6. Nyt Danfoss Link™ RS on palau- tettu. 5 sek. VIFZA55X © Danfoss 03/2012...
- Seite 50 Asennusohje Danfoss Link™ RS Vianmääritys Lyhyt vihreä vilkahdus Ei verkossa Nopea vihreä vilkahdus Liitetään verkkoon Punainen vilkahdus Liittäminen epäonnistui 5 sek. ajan Yhteyttä testataan Punainen vilkahdus Yhteyden testaus epäonnistui 5 sek. ajan ON + LEDin Paristo tyhjenemässä punainen vilkahdus 2 ½ min. välein ON + LEDin Paristo lähes tyhjä...
- Seite 51 Asennusohje Danfoss Link™ RS Tekniset tiedot Paristo 2 x 1,5 V:n AA-alkaliparisto Pariston käyttöikä Enint. 4–5 vuotta Taustavalaisu Vihreä LED Ympäristön lämpötila 0 – +40 ˚C Anturissa on integroitu paristoa Paristovahti valvova piiri, joka havaitsee pariston varauksen alenemisen. Lähetystaajuus 868,42 MHz Kantama tavallisissa Enint.
- Seite 52 Installatiehandleiding Danfoss Link™ RS Inhoud Inleiding ..........53 Displaysymbolen.
- Seite 53 Hiermee kunt u de verwarming regelen op basis van de tem- peratuur in de ruimte waarin die werd geïnstalleerd. Met de Danfoss Link™ RS kunt u de temperatuur ook aanpassen. Led-knop voor displayverlichting Temperatuur hoger...
- Seite 54 In uitzonderlijke gevallen bestaat de mogelijk- heid dat het draadloze systeem niet geschikt is voor uw installatie. Let op het volgende wanneer u Danfoss Link™ RS installeert: Installeer Danfoss Link™ RS niet op een plaats die aan direct zonlicht is blootgesteld.
- Seite 55 3. Bevestig het achterpaneel met schroeven of een kleefmiddel op de muur, op de gewenste locatie. 4. Installeer de batterijen. 5. Installeer het front van de Danfoss Link™ RS door het voorzichtig weer op het achterpaneel te schuiven. VIFZA55X © Danfoss...
- Seite 56 Installatiehandleiding Danfoss Link™ RS Toestel toevoegen De Danfoss Link™ Centrale Regelaar zorgt voor de verbinding van de RS ruimtesensor met een systeem. Voor meer informatie, zie de handleiding van de Danfoss Link™ CC: Max. 1 m Configuratie 6: Toestellen toevoegen.
- Seite 57 Herstellen van fabrieksinstellingen 1. Haal het front van de Danfoss Link™ RS van het achterpaneel. 2. Draai de Danfoss Link™ RS om, met de achterzijde naar u toe gericht. 3. Verwijder een van de batterijen. 4. Houd de knop ingedrukt terwijl u...
- Seite 58 Batterijpeil te laag knippert om de 2,5 min. AAN + rode led Batterijpeil kritiek knippert om de 30 s Kortsluiting in vloersensor Vloersensor verloren Beveiliging tegen knoeien ingeschakeld door Danfoss Link™ CC Beperkt door Danfoss Link™ CC knippert VIFZA55X © Danfoss 03/2012...
- Seite 59 Installatiehandleiding Danfoss Link™ RS Technische specificaties Batterij Alkaline 2 x AA, 1,5 V Levensduur batterij Max. 4 tot 5 jaar Achtergrondverlichting Groene led Omgevingstemperatuur 0 °C tot +40 °C De sensor heeft een inge- bouwde monitoringkring die Batterijmonitoring een te laag of kritiek batterij- peil zal detecteren.
- Seite 60 Instrukcja instalacji Danfoss Link™ RS Spis treści Wstęp........... 61 Symbole wyświetlacza .
- Seite 61 Danfoss Link™ RS (czujnik temperatury pomieszczenia) ma wbudowany czujnik temperatury, mierzący temperaturę otoczenia. Pozwala on na regulację ogrzewania w zależności od temperatury pomieszczenia, w którym jest zainstalowa- ny. Za pomocą Danfoss Link™ RS można również regulować temperaturę. Przycisk LED do włączania/wyłą- Zwiększanie...
- Seite 62 Proszę mieć na uwadze następujące kwestie przy instalowaniu Danfoss Link™ RS: Nie instalować Danfoss Link™ RS w miejscu narażonym na bezpośrednie działanie promieni słonecznych. Urządzenie instalować na wysokości wynoszącej około 80-150 cm.
- Seite 63 ściągając w dół. 3. Zamocować tylną osłonę do ściany w żądanym miejscu, za pomocą śrub lub przyklejając. 4. Włożyć baterie. 5. Zainstalować przednią część Danfoss Link™ RS, nasuwając ją delikatnie na tylną osłonę. VIFZA55X © Danfoss 03/2012...
- Seite 64 Dodawanie urządzenia Podłączanie czujnika RS do systemu wykonuje się z poziomu sterownika centralnego Danfoss Link™ CC. Więcej informacji znajduje się w instrukcji obsługi Danfoss Link™ CC: Maks. 1 m Konfiguracja 6: Dodawanie urządzeń. Sprawdzenie sieci Po dodaniu urządzenia RS z poziomu sterownika central- nego Danfoss Link™...
- Seite 65 Instrukcja instalacji Danfoss Link™ RS Przywracanie ustawień fabrycznych 1. Zdjąć przednią część Danfoss Link™ RS z tylnej osłony. 2. Obrócić Danfoss Link™ RS, aby zobaczyć jego tylną stronę. 3. Wyjąć jedną z baterii. 4. Nacisnąć i przytrzymać przycisk, wkładając równocześnie baterię, aż...
- Seite 66 Krytycznie niski poziom nała- WŁ. + Miganie diody LED co 30 sek. dowania baterii Zwarcie czujnika podłogowego Utrata czujnika podłogowego Zabezpieczenie przed ingeren- cją włączone przez WŁ. Danfoss Link ™ Ograniczenie ze strony Danfoss miga Link ™ VIFZA55X © Danfoss 03/2012...
- Seite 67 Instrukcja instalacji Danfoss Link™ RS Specyfikacje techniczne Baterie Alkaliczne 2 x AA, 1,5 V Czas działania baterii Do 4-5 lat Podświetlenie Zielona dioda LED Temperatura otoczenia 0˚ do +40˚C Czujnik ma wbudowany obwód monitorowania, który Monitorowanie baterii wykrywa niski lub krytyczny poziom naładowania baterii.
- Seite 68 Instalační příručka Danfoss Link™ RS Obsah Úvod........... . 69 Symboly na displeji.
- Seite 69 Úvod Danfoss Link™ RS (pokojový termostat) má zabudovaný snímač teploty, který měří okolní teplotu. Umožňuje ovládat vytápění na základě teploty v místnosti, kde je nainstalován. Pomocí termostatu Danfoss Link™ RS můžete také nastavit teplotu. Tlačítko s LED diodou pro zapnutí...
- Seite 70 Nicméně v každé budově se vyskytují různé překážky bránící komunikaci a omezující maximální dosah. Pokud dochází k potížím s komunikací, společnost Danfoss doporučuje použít pro podporu systému vhodné příslušen- ství, např. zesilovače. Ve výjimečných případech nemusí být bezdrátový...
- Seite 71 2. Sejměte zadní panel. Jemně zatlačte palci na panel a stáhněte ho dolů. 3. Připevněte zadní panel na stěnu buď pomocí vrutů nebo lepidla. 4. Vložte baterie. 5. Nainstalujte termostat Danfoss Link™ RS: přístroj opatrně nasuňte na zadní panel. VIFZA55X © Danfoss 03/2012...
- Seite 72 Danfoss Link™ CC proveďte test sítě. Další informace o testech sítě naleznete v návodu k použití ovladače Danfoss Link™ CC: Konfigurace 8: Test sítě. Na konci testu budete infor- mováni, že test čeká na signál z termostatu RS.
- Seite 73 4. Baterii vložte zpět a současně stiskněte a podržte tlačítko, dokud LED dioda nezačne blikat červeně (přibl. na 5 sekund). 5. Vraťte termostat Danfoss Link™ RS na zadní panel. 6. Bylo provedeno obnovení nastave- ní termostatu Danfoss Link™ RS. VIFZA55X ©...
- Seite 74 Instalační příručka Danfoss Link™ RS Řešení problémů Krátce zeleně bliká. Není součástí sítě. Rychle zeleně bliká. Probíhá připojování. Červeně bliká + Připojení se nezdařilo. po dobu 5 s. Probíhá test spojení. Svítí Červeně bliká + Test spojení se nezdařil. po dobu 5 s.
- Seite 75 Instalační příručka Danfoss Link™ RS Technické údaje Baterie 2 alkalické typu AA, 1,5 V Životnost baterií Až 4-5 let Osvětlení Zelené LED Teplota okolí 0 až +40 ˚C Přístroj je vybaven integrova- ným sledovacím obvodem, Sledování baterií který rozpozná slabý nebo kritický...
