Betriebsanweisung T601

7.7.8 Drehsinn

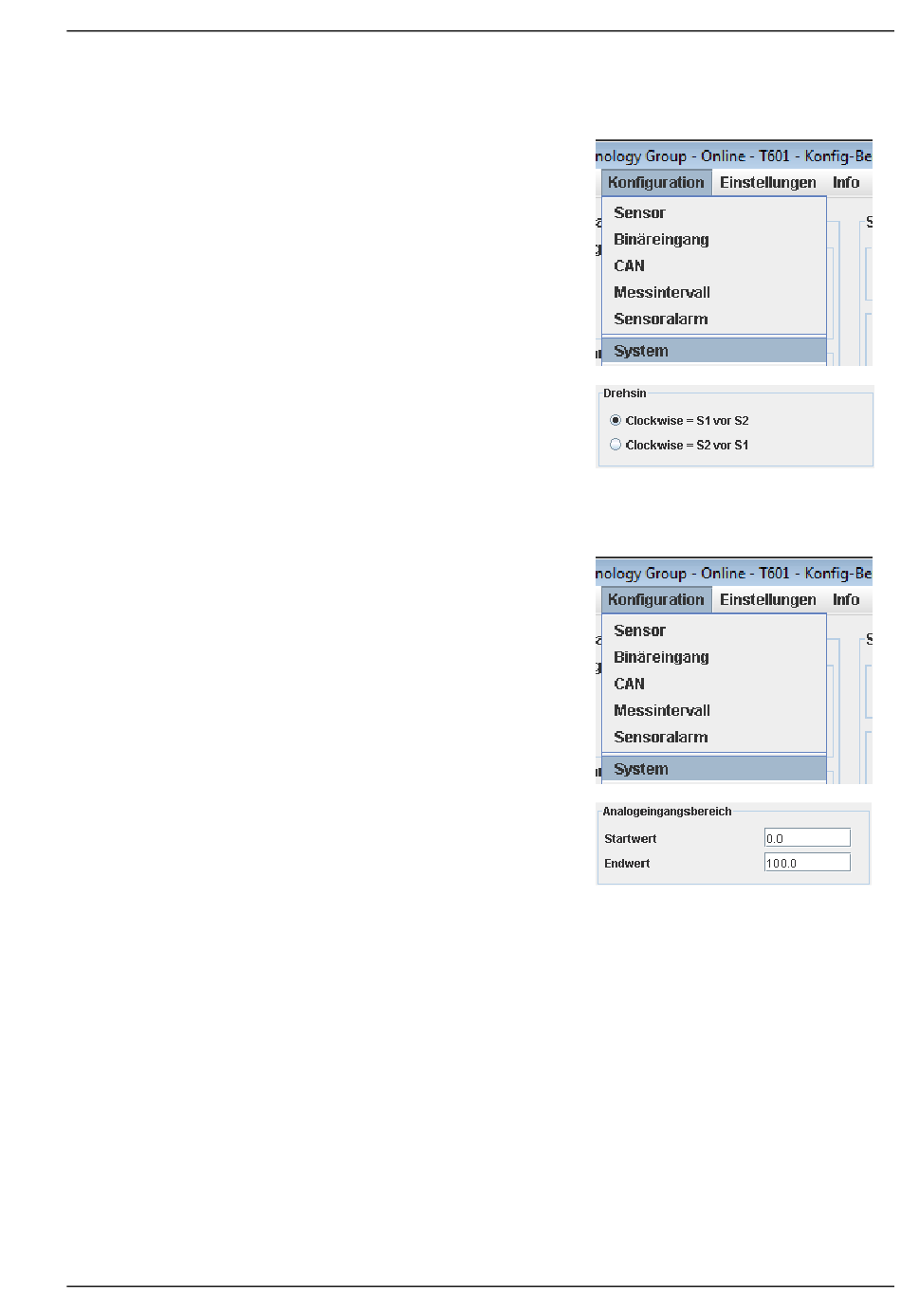

Um den Drehsinn zu konfigurieren, gehen Sie zu <Konfiguration>,
<System>.
Um den Drehsinn nutzen zu können, müssen Sie zwei Sensoren
anschliessen, die optimal eine Phasenverschiebung von 90° haben
(Minimum 10°).
Der Drehsinn muss nun für den Uhrzeigersinn definiert werden.
Kommt, wenn die Welle im Uhrzeigersinn dreht, der Impuls von S1
vor S2 oder umgekehrt.
Uhrzeigersinn:

7.7.9 Analogeingangsbereich

Um den Analogeingang zu konfigurieren, gehen Sie zu
<Konfiguration>, <System>.
Der Stromwert kann für die Weiterverwendung bei den
Systemlimiten definiert werden. Der Startwert bezieht sich je nach
Definition auf 0 oder 4mA, der Endwert auf 20mA am
Analogeingang.
Startwert:
Endwert:
Revision: 001
S1 vor S2 / S2 vor S1
-999'999 ... 0.0 ... 999'999
-999'999 ... 100.0 ... 999'999
JAQUET AG
43/77
