Betriebsanweisung T601

6 Anschlussbelegung

6.1 Frontansicht

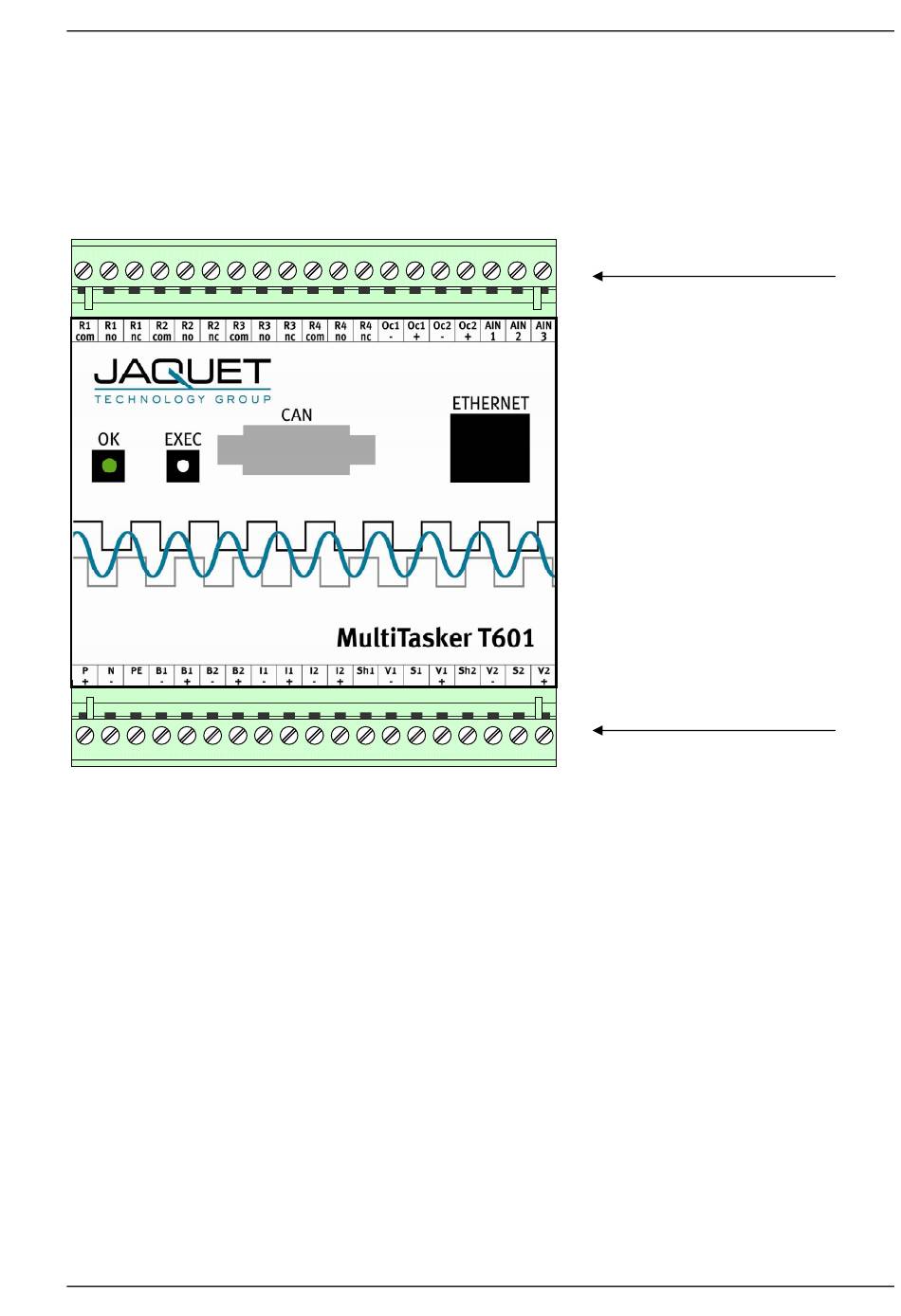

6.1.1 Frontansicht T601

Die Ethernetschnittstelle, die CAN Schnittstelle, die Kontroll- LED (OK) sowie der Ausführungstaster (EXEC)
des T601 befinden sich auf der Frontseite. Für die Kommunikation (siehe Kapitel 7 Konfiguration mit der PC-
Software) über die Schnittstelle ist ein gekreuztes Ethernetkabel zu verwenden.
Revision: 001
JAQUET AG
Anschlussklemme B
Anschlussklemme A
23/77
