Bitte kontaktieren Sie uns, wenn Sie Fragen zum Einsatzbereich oder zur Installation
haben.

2.3. Anschluss

1
5

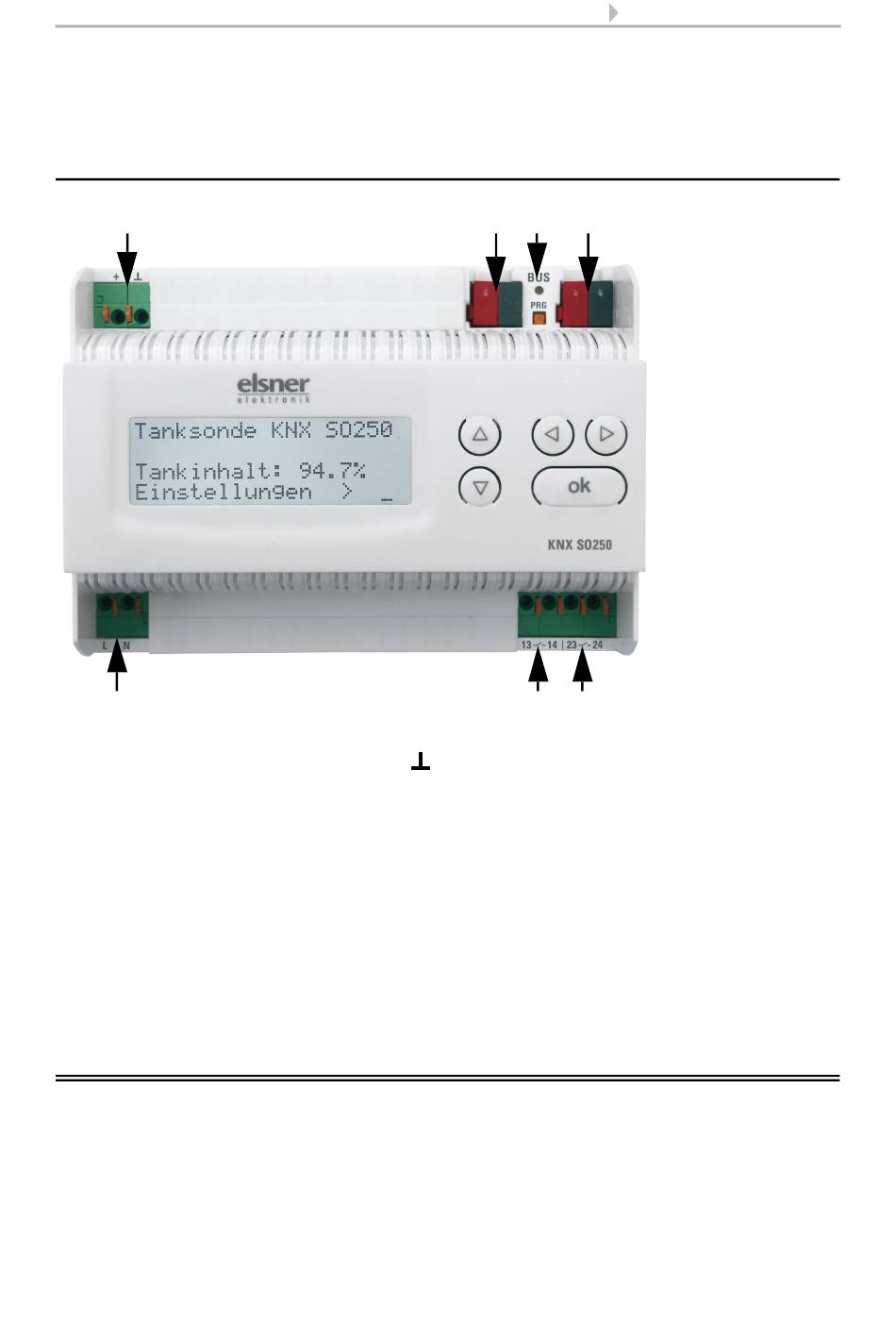

Abb. 3
1 Anschluss Mess-Sonde, + / Schirm
2 Bus-Anschluss (KNX-Klemme + / -)
3 Programmier-LED und Programmier-
Taster
4 Bus-Anschluss (KNX-Klemme + / -)
5 Eingang Betriebsspannung
230 V AC, L / N
3. Gerät am Bus adressieren
Das Gerät wird mit der Bus-Adresse 15.15.255 ausgeliefert. Eine andere Adresse kann
in der ETS durch Überschreiben der Adresse 15.15.255 programmiert werden oder
über den Programmier-Taster eingelernt werden.
Ultraschall-Sonde KNX SO250 • Stand: 10.01.2020 • Technische Änderungen und Irrtümer vorbehalten.
8
2 3 4
6 7
6 Relais-Ausgang 1 (Schließerkontakt),
13 / 14
7 Relais-Ausgang 2 (Schließerkontakt),
23 / 24
Anschlüsse 1, 5, 6 und 7 geeignet für
Massivleiter bis 1,5 mm² oder feindrahti-
ge Leiter
Gerät am Bus adressieren
