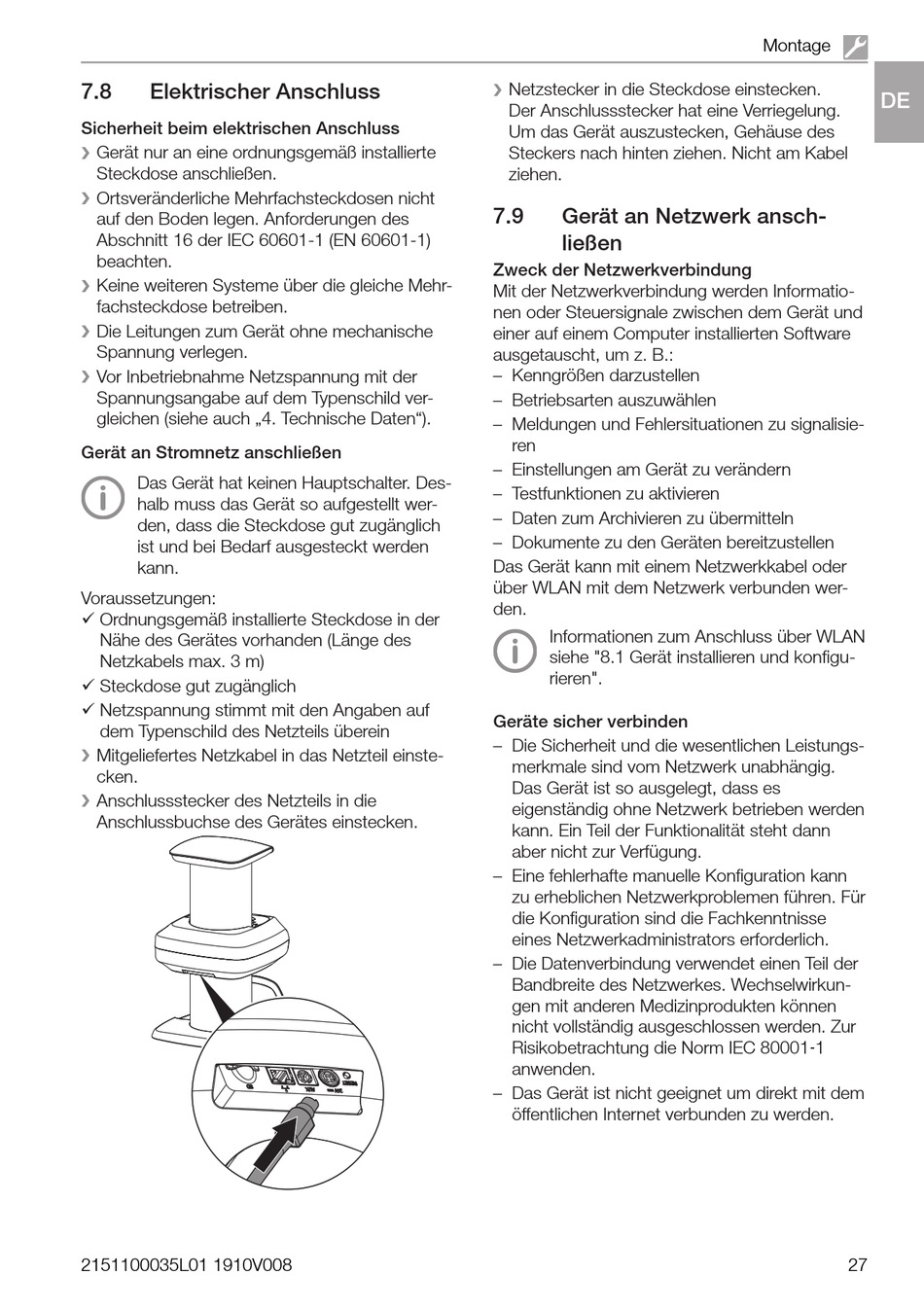

7.8
Elektrischer Anschluss
Sicherheit beim elektrischen Anschluss
Gerät nur an eine ordnungsgemäß installierte
❯
Steckdose anschließen.
Ortsveränderliche Mehrfachsteckdosen nicht
❯
auf den Boden legen. Anforderungen des
Abschnitt 16 der IEC 60601-1 (EN 60601-1)
beachten.
Keine weiteren Systeme über die gleiche Mehr-
❯
fachsteckdose betreiben.
Die Leitungen zum Gerät ohne mechanische
❯
Spannung verlegen.
Vor Inbetriebnahme Netzspannung mit der
❯
Spannungsangabe auf dem Typenschild ver-
gleichen (siehe auch „4. Technische Daten").
Gerät an Stromnetz anschließen
Das Gerät hat keinen Hauptschalter. Des-
halb muss das Gerät so aufgestellt wer-
den, dass die Steckdose gut zugänglich
ist und bei Bedarf ausgesteckt werden
kann.
Voraussetzungen:
ü Ordnungsgemäß installierte Steckdose in der
Nähe des Gerätes vorhanden (Länge des
Netzkabels max. 3 m)
ü Steckdose gut zugänglich
ü Netzspannung stimmt mit den Angaben auf
dem Typenschild des Netzteils überein
Mitgeliefertes Netzkabel in das Netzteil einste-
❯
cken.
Anschlussstecker des Netzteils in die
❯
Anschlussbuchse des Gerätes einstecken.
2151100035L01 1910V008
Netzstecker in die Steckdose einstecken.
❯
Der Anschlussstecker hat eine Verriegelung.
Um das Gerät auszustecken, Gehäuse des
Steckers nach hinten ziehen. Nicht am Kabel
ziehen.
7.9
Gerät an Netzwerk ansch-
ließen
Zweck der Netzwerkverbindung
Mit der Netzwerkverbindung werden Informatio-
nen oder Steuersignale zwischen dem Gerät und
einer auf einem Computer installierten Software
ausgetauscht, um z. B.:
– Kenngrößen darzustellen
– Betriebsarten auszuwählen
– Meldungen und Fehlersituationen zu signalisie-
ren
– Einstellungen am Gerät zu verändern
– Testfunktionen zu aktivieren
– Daten zum Archivieren zu übermitteln
– Dokumente zu den Geräten bereitzustellen
Das Gerät kann mit einem Netzwerkkabel oder
über WLAN mit dem Netzwerk verbunden wer-
den.
Informationen zum Anschluss über WLAN
siehe "8.1 Gerät installieren und konfigu-
rieren".
Geräte sicher verbinden
– Die Sicherheit und die wesentlichen Leistungs-
merkmale sind vom Netzwerk unabhängig.
Das Gerät ist so ausgelegt, dass es
eigenständig ohne Netzwerk betrieben werden
kann. Ein Teil der Funktionalität steht dann
aber nicht zur Verfügung.
– Eine fehlerhafte manuelle Konfiguration kann
zu erheblichen Netzwerkproblemen führen. Für
die Konfiguration sind die Fachkenntnisse
eines Netzwerkadministrators erforderlich.
– Die Datenverbindung verwendet einen Teil der
Bandbreite des Netzwerkes. Wechselwirkun-
gen mit anderen Medizinprodukten können
nicht vollständig ausgeschlossen werden. Zur
Risikobetrachtung die Norm IEC 80001‑1
anwenden.
– Das Gerät ist nicht geeignet um direkt mit dem
öffentlichen Internet verbunden zu werden.
Montage
DE
27
