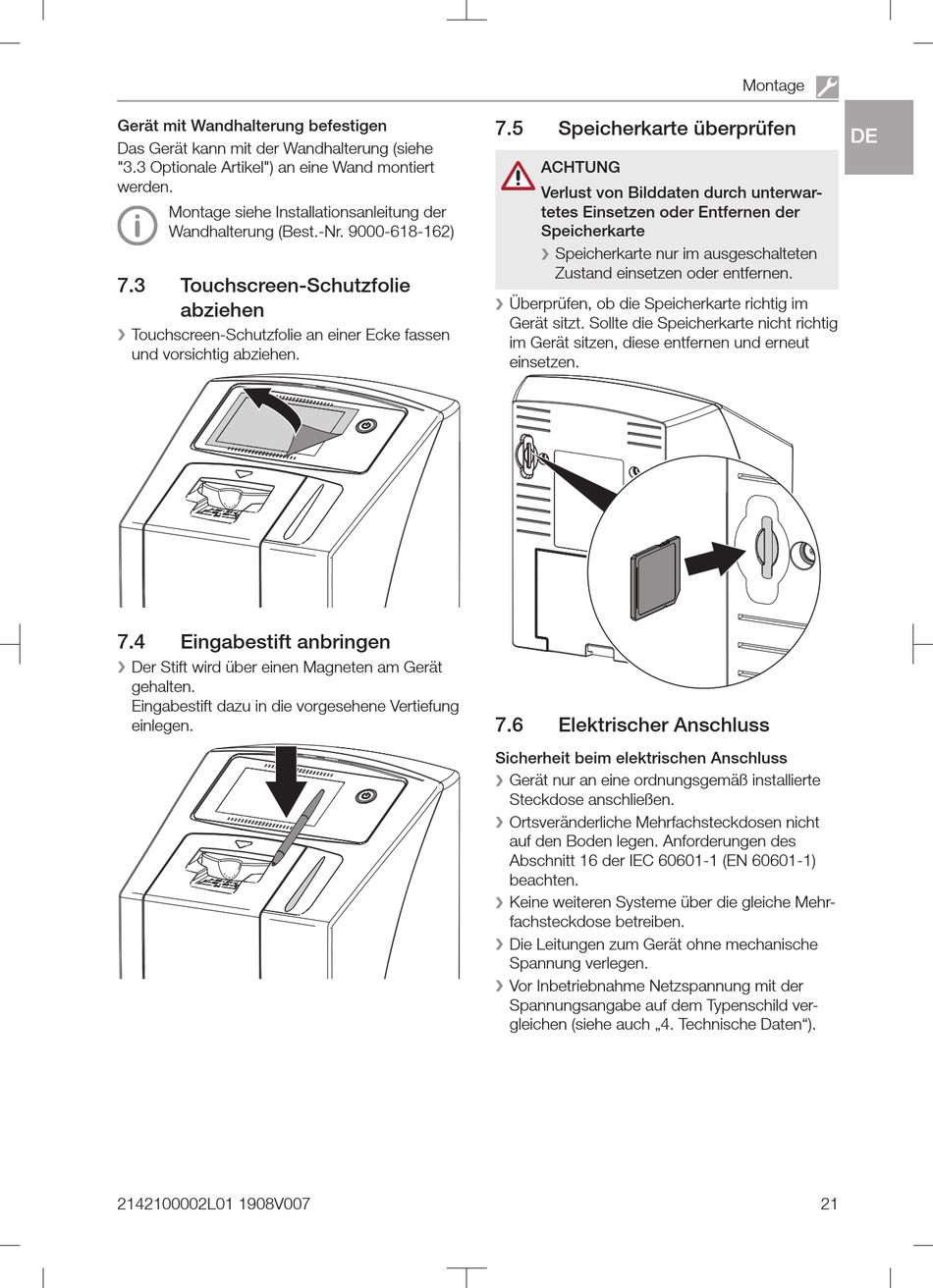

Gerät mit Wandhalterung befestigen
Das Gerät kann mit der Wandhalterung (siehe
"3.3 Optionale Artikel") an eine Wand montiert
werden.
Montage siehe Installationsanleitung der
Wandhalterung (Best.-Nr. 9000-618-162)
7.3 Touchscreen-Schutzfolie
abziehen
Touchscreen-Schutzfolie an einer Ecke fassen
❯
und vorsichtig abziehen.
7.4

Eingabestift anbringen

Der Stift wird über einen Magneten am Gerät
❯
gehalten.
Eingabestift dazu in die vorgesehene Vertiefung
einlegen.
2142100002L01 1908V007
7.5 Speicherkarte überprüfen
ACHTUNG
Verlust von Bilddaten durch unterwar-
tetes Einsetzen oder Entfernen der
Speicherkarte
Speicherkarte nur im ausgeschalteten
❯
Zustand einsetzen oder entfernen.
Überprüfen, ob die Speicherkarte richtig im
❯
Gerät sitzt. Sollte die Speicherkarte nicht richtig
im Gerät sitzen, diese entfernen und erneut
einsetzen.
7.6

Elektrischer Anschluss

Sicherheit beim elektrischen Anschluss
Gerät nur an eine ordnungsgemäß installierte
❯
Steckdose anschließen.
Ortsveränderliche Mehrfachsteckdosen nicht
❯
auf den Boden legen. Anforderungen des
Abschnitt 16 der IEC 60601-1 (EN 60601-1)
beachten.
Keine weiteren Systeme über die gleiche Mehr-
❯
fachsteckdose betreiben.
Die Leitungen zum Gerät ohne mechanische
❯
Spannung verlegen.
Vor Inbetriebnahme Netzspannung mit der
❯
Spannungsangabe auf dem Typenschild ver-
gleichen (siehe auch „4. Technische Daten").
Montage
DE
21
