EXTERNE ANSCHLÜSSE

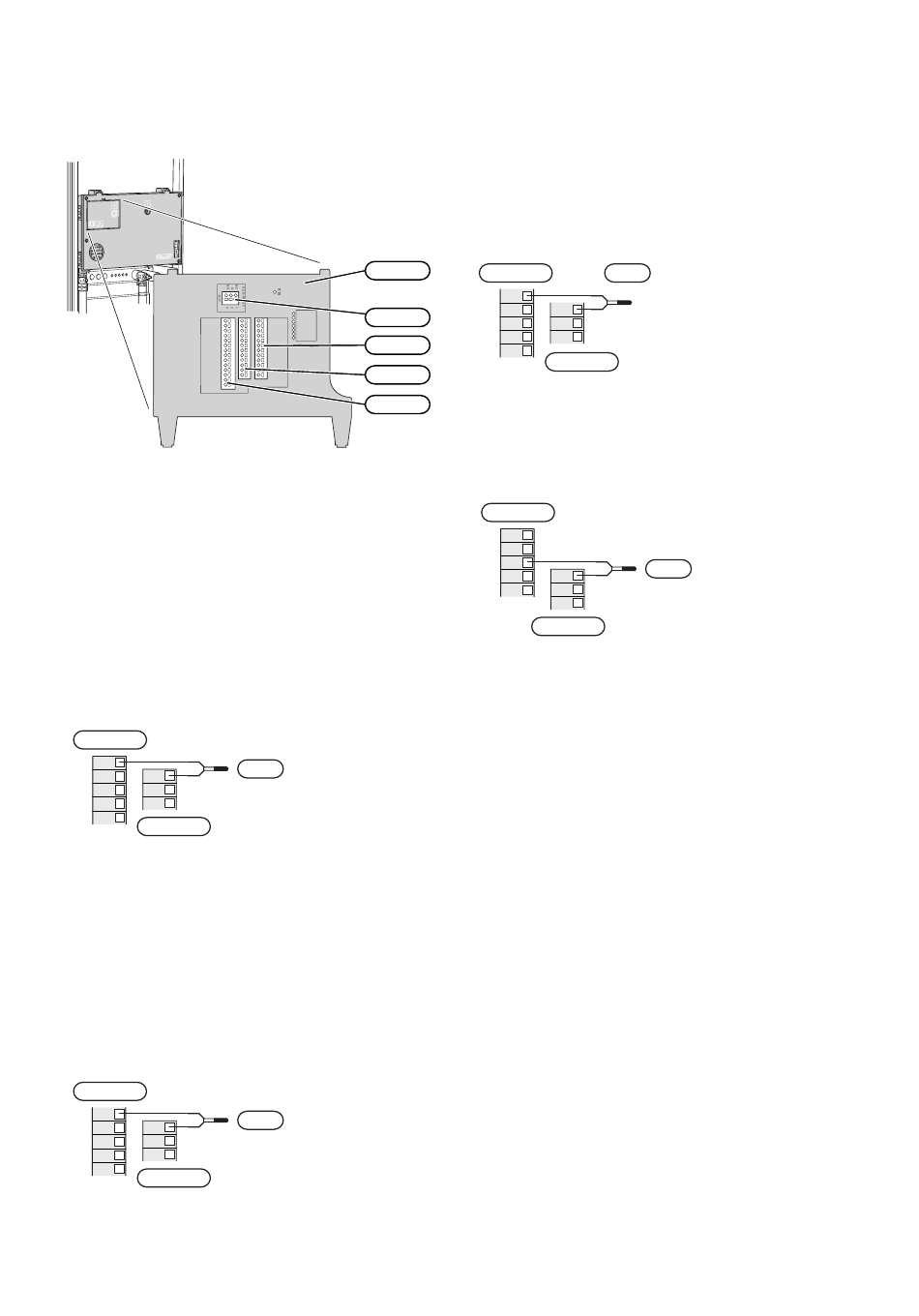

Die Verbindung externer Anschlüsse erfolgt über die
Anschlussklemmen X28, X29 und X30 auf der Basispla-
tine (AA2).
BT1 14
BT50 13
BT25 12
AUX9 11
AUX8 10
AUX7 9
AUX6 8
AUX5 7
AUX4 6
AUX3 5
AUX2 4
AUX1 3
+5V 2
0-5V 1
-X28
Fühler
Außenfühler
Der Außenluftfühler (BT1) ist an einem schattigen Platz
an der Nord- oder Nordwestseite des Hauses zu befes-
tigen, wo zum Beispiel keine störende Einstrahlung
durch die Morgensonne erfolgt.
Der Außenluftfühler wird an Anschlussklemme AA2-
X28:14 und an einem beliebigen Eingang der Anschluss-
klemme AA2-X29 angeschlossen.
Eventuelle Kabelrohre sind abzudichten, damit sich im
Außenfühlergehäuse keine Kondensflüssigkeit bildet.
AA2-X28
BT1 14
BT50 13
BT25 12
AUX9 11
AUX8 10
AA2-X29
Temperaturfühler, Brauchwasserbereitung
Der Fühler für die Brauchwasserbereitung (BT6) ist in
einem Tauchrohr am Brauchwasserspeicher zu platzie-
ren.
Schließen Sie den Fühler an Anschlussklemme AA2-
X28:11 (oder an einem der wählbaren AUX-Eingänge)
und an einem beliebigen Eingang von Anschlussklemme
AA2-X29 an.
Die Einstellungen für das Brauchwasser werden in Menü
2 „Brauchwasser" vorgenommen.
AA2-X28
BT6 11
AUX8 10
AUX7 9
AUX6 8
AUX5 7
AA2-X29
NIBE S1155
AA2
POWER
X27
ERROR
12 BE3 INT COM
EXT COM
11 BE2
CPU
10 BE1
PWM1
9 GND
PWM0
8 +5V
X30
7 0-5V
6 OT−
5 OT+
4 A
3 B
2 +12V
X29
1 GND
-X29 -X30
X28
BT1
BT6
Fühler, Brauchwasser oben
Ein Fühler für Brauchwasser oben (BT7) lässt sich mit
S1155 verbinden, um die Wassertemperatur im oberen
Speicherbereich anzuzeigen (sofern oben im Speicher
ein Fühler montiert werden kann).
Schließen Sie den Fühler an Anschlussklemme X28:10
(oder an einem der wählbaren AUX-Eingänge) und an
einem beliebigen Eingang von Anschlussklemme AA2-
X29 an.
AA2-X28 BT7
AUX8
10
AUX7
9
AUX6
8
AUX5 7
6
AUX4
AA2-X29
Externer Vorlauffühler
Der Anschluss des Temperaturfühlers am externen
Vorlauf (BT25) erfolgt an Anschlussklemme AA2-X28:12
und an einem beliebigen Eingang von Anschlussklemme
AA2-X29.
AA2-X28
BT1 14
BT50 13
BT25 12
AUX9 11
AUX8 10
AA2-X29
Kapitel 5 | Elektrische Anschlüsse
