Nibe S1156 Installateurhandbuch
  1. Anleitungen
  2. Marken
  3. Nibe Anleitungen
  4. Wärmepumpen
  5. S1156
  6. Installateurhandbuch

Nibe S1156 Installateurhandbuch

Erdwärmepumpe
Vorschau ausblenden Andere Handbücher für S1156:
Inhaltsverzeichnis

Werbung

Quicklinks

Installateurhandbuch
Erdwärmepumpe
NIBE S1156
IHB DE 2326-2
531632

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe S1156

Inhaltszusammenfassung für Nibe S1156

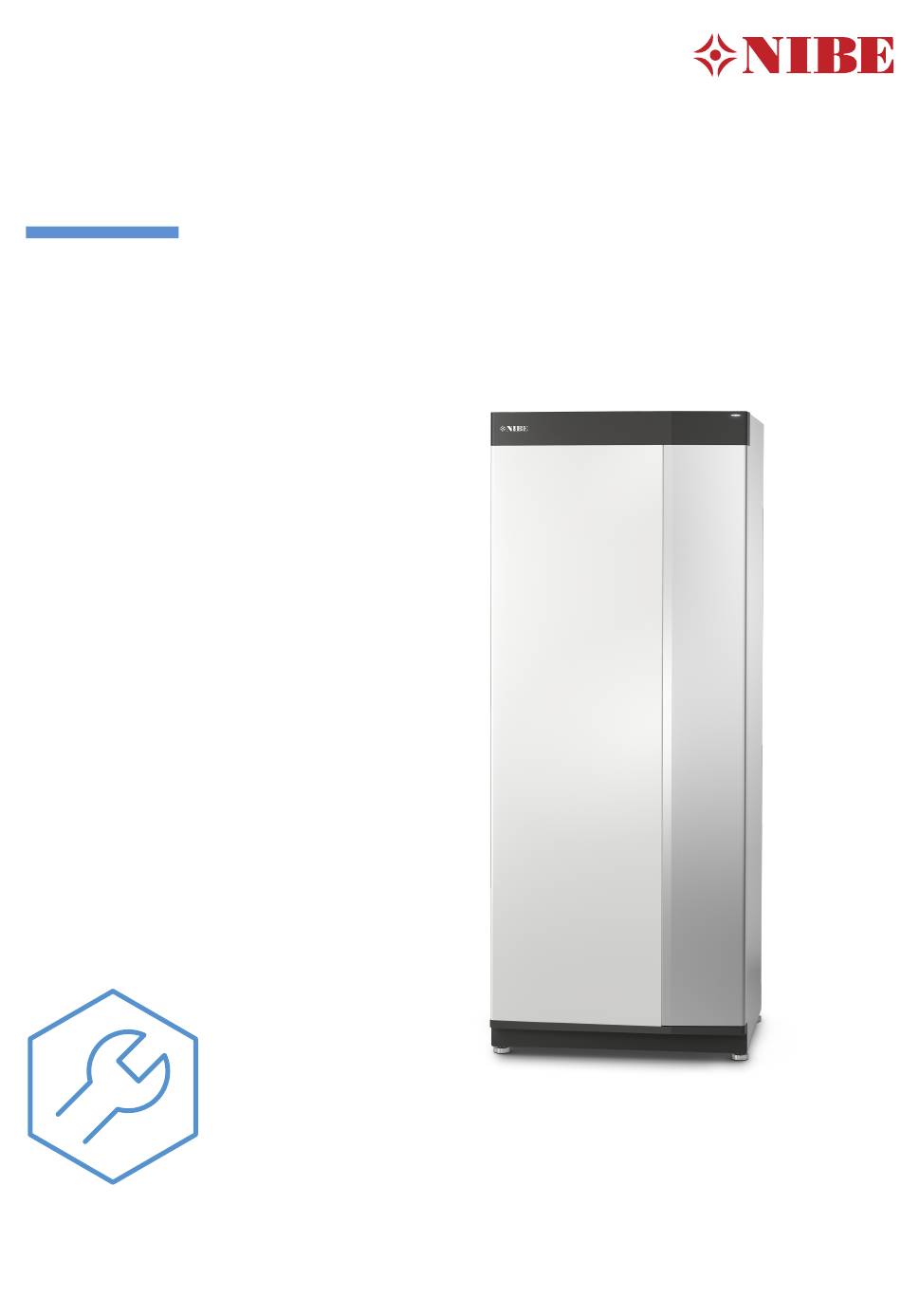

  • Seite 1 Installateurhandbuch Erdwärmepumpe NIBE S1156 IHB DE 2326-2 531632...
  • Seite 2 Hier finden Sie Angaben wie die Produktbezeichnung, die Serien- peratur auslösen oder anhalten. nummer des Produkts, die Version der Software und den Service. Eventuelle Software kann hier heruntergeladen werden (sofern Diese Funktionsseite ist nur bei Anlagen mit Brauchwasserspeicher S1156 mit myUplink verbunden ist). zu sehen.

  • Seite 3: Inhaltsverzeichnis

    Elektrische Daten Installationsvarianten Technische Daten Energieverbrauchskennzeichnung 5 Elektrische Anschlüsse Allgemeines Sachregister Anschlüsse Einstellungen Kontaktinformationen 6 Inbetriebnahme und Einstellung Vorbereitungen Befüllung und Entlüftung Inbetriebnahme und Kontrolle Heizkurveneinstellung 7 myUplink Spezifikation Anschluss Verfügbare Dienste 8 Steuerung – Einführung Bedienfeld Navigation NIBE S1156 Inhaltsverzeichnis...

  • Seite 4: Wichtige Informationen

    Wichtige Informationen Sicherheitsinformationen Seriennummer In diesem Handbuch werden Installations- und Servicevor- Die Seriennummer ist auf S1156 rechts unten, im Display gänge beschrieben, die von Fachpersonal auszuführen sind. auf der Startseite „Produktübersicht“ und auf dem Typen- schild (PZ1) angegeben. Dieses Handbuch verbleibt beim Kunden.

  • Seite 5: Installationskontrolle

    Umwälzpumpe eingestellt Klimatisierungssystem System gespült System entlüftet Ausdehnungsgefäß Filterkugelventil (Schmutzfilter) Sicherheitsventil Absperrventile Umwälzpumpe eingestellt Strom Anschlüsse Netzspannung Phasenspannung Sicherungen Wärmepumpe Sicherungen Gebäude Außenfühler Raumtemperaturfühler Stromwandler Sicherheitsschalter FI-Schutzschalter Einst. des Reservebetriebs im Menü 7.1.8.2 NIBE S1156 Kapitel 1 | Wichtige Informationen...

  • Seite 6: Lieferung Und Transport

    Die Rohrleitungen dürfen nicht an Innenwänden befestigt und gelagert werden. Beim Hereintragen in ein Gebäude werden, die an Schlaf- oder Wohnzimmer angrenzen. kann jedoch S1156 vorsichtig um 45 ° nach hinten geneigt werden. INSTALLATIONSFLÄCHE Stellen Sie sicher, dass S1156 beim Transport nicht beschä- Halten Sie vor dem Produkt einen Freiraum von 800 mm digt wurde.

  • Seite 7: Beiliegende Komponenten

    5 St. (ø 28 x G25) 1 St. G1 1 St. G1 1/4 1 Nicht in Italien und den DACH-Ländern PLATZIERUNG Der beiliegende Komponentensatz befindet sich in der Ver- packung auf der Wärmepumpe. NIBE S1156 Kapitel 2 | Lieferung und Transport...

  • Seite 8: Front Montieren

    Lösen Sie die Schrauben an der Ober- und Unterseite. 3. Sorgen Sie dafür, dass das Display gerade sitzt. Richten Sie es bei Bedarf aus. Drehen Sie das Blech ein wenig nach außen. Kapitel 2 | Lieferung und Transport NIBE S1156...
  • Seite 9 3. Bewegen Sie das Blech nach außen und nach hinten. 4. Die Montage erfolgt in umgekehrter Reihenfolge. NIBE S1156 Kapitel 2 | Lieferung und Transport...

  • Seite 10: Aufbau Der Wärmepumpe

    ELEKTRISCHE KOMPONENTEN Bedienfeld Heizpatrone Sicherungsautomat Drossel EP14 Aus-ein-Schalter USB-Anschluss Netzwerkanschluss für myUplink 1 S1156-8 3x400 V hat keinen Sicherungsautomaten (FC1). 2 Nur für S1156-13 3x400 V SONSTIGES Datenschild Typenschild Kältemodul Kabeldurchführung Kabeldurchführung Kabeldurchführung, Rückseite, Fühler Bezeichnungen gemäß Standard EN 81346-2.

  • Seite 11: Schaltschränke

    0-5V 1 -X29 -X30 -X28 ELEKTRISCHE KOMPONENTEN Grundkarte FQ10 Temperaturbegrenzer FQ10-S2 Resettaste des Sicherheitstemperaturbegren- zers Drossel EMV-Filter 1 Nur für S1156-13 3x400 V 2 Nur für S1156-13 1x230 V / 3x230 V NIBE S1156 Kapitel 3 | Aufbau der Wärmepumpe...

  • Seite 12: Kältemodul

    BT11 13/18 kW 1x230 V 13 kW BT17 3x230 V 13 kW BT84 BT14 GQ10 FQ14 BT12 XL20 XL21 BT10 BT15 QA40 BT15 EB10 BT11 13/18 kW BT12 BT10 QA40 BT15 BT11 Kapitel 3 | Aufbau der Wärmepumpe NIBE S1156...

  • Seite 13: Elektrische Komponenten

    Vorlauftemperaturfühler, Kondensator BT14 Heißgasfühler BT15 Flüssigkeitsleitungsfühler BT17 Sauggasfühler BT84 Fühler, Sauggas Verdampfer ELEKTRISCHE KOMPONENTEN Eingangskarte Kondensator EB10 Verdichtererwärmer FQ14 Sicherheitstemperaturbegrenzer Verdichter QA40 Inverter Drossel EMV-Filter KÜHLKOMPONENTEN Verdampfer Kondensator GQ10 Verdichter Trockenfilter Expansionsventil NIBE S1156 Kapitel 3 | Aufbau der Wärmepumpe...

  • Seite 14: Rohranschlüsse

    SYMBOLSCHLÜSSEL Die Rohrinstallation muss gemäß den geltenden Bestimmun- Symbol Bedeutung gen ausgeführt werden. S1156 kann mit einer Rücklauftem- Gerätegehäuse peratur bis ca. 58 °C und einer Austrittstemperatur von der Absperrventil Wärmepumpe von ca. 70 °C arbeiten (65 °C nur mit Verdich- ter).

  • Seite 15: Systemprinzip

    Maße und Rohranschlüsse SYSTEMPRINZIP S1156 besteht aus Wärmepumpe, Elektroheizpatrone, Um- wälzpumpe und Regelgerät. S1156 wird mit einem Wärme- quellen- bzw. Heizkreis verbunden. Im Verdampfer der Wärmepumpe gibt das Wärmequellenme- dium (Frostschutzflüssigkeit, z.B. Ethanol oder Glykol ge- mischt mit Wasser) seine Energie an das Kältemittel ab.

  • Seite 16: Wärmequellenseite

    Seite zu ermöglichen. So winkeln Sie einen Anschluss an: Lösen Sie das Rohr am oberen Anschluss. Winkeln Sie das Rohr in die gewünschte Richtung an. 3. Kürzen Sie das Rohr bei Bedarf auf die gewünschte Länge. Kapitel 4 | Rohranschlüsse NIBE S1156...

  • Seite 17: Anschluss Der Wärmequellenseite

    Punkt platziert werden kann, Klimatisierungssystem muss ein Ausdehnungsgefäß verwendet werden (bezie- hungsweise 2). Ein Klimatisierungssystem regelt das Raumklima mithilfe des Regelgeräts in S1156 und z. B. Heizkörpern, Fußboden- HINWEIS! heizung, Fußbodenkühlung, Gebläsekonvektoren usw. ANSCHLUSS DES KLIMATISIERUNGSSYSTEMS Am Niveaugefäß können sich Kondenswasser- tropfen bilden.

  • Seite 18: Anschluss Des Brauchwasserspeichers

    Einige Varianten werden hier aufgeführt. Weitere Informationen zu den Alternativen finden Sie unter nibe.de sowie in der entsprechenden Montageanleitung für das verwendete Zubehör. Eine Liste mit dem für S1156 nutzbaren Zubehör finden Sie auf Seite 75. Kapitel 4 | Rohranschlüsse NIBE S1156...

  • Seite 19: Feste Kondensierung

    LÜFTUNGSANLAGEN Wenn die Wärmepumpe mit einem Pufferspeicher gekoppelt ist und mit einer festen Kondensierung arbeiten soll, muss Die Anlage kann um ein Abluftmodul NIBE FLM S45 ergänzt ein externer Vorlauffühler (BT25) angeschlossen werden. werden, damit die Wärmerückgewinnung aus einer Lüftungs- Der Fühler wird im Pufferspeicher platziert.
  • Seite 20 -EP25-QN18 -EP25-BT65 -EP25-RM1 POOL Mit dem Zubehör POOL 40 können Sie den Pool mit Ihrer Anlage erwärmen. Bei der Poolerwärmung zirkuliert das Heizungsmedium zwischen S1156 und Poolwärmeübertrager. Dazu wird die interne Umwälzpumpe der Wärmepumpe genutzt. -CL11 -CL11-AA25 -CL11-EP5 -CL11-GP9 -CL11-BT51 -CL11-HQ4 Kapitel 4 | Rohranschlüsse...

  • Seite 21: Elektrische Anschlüsse

    • Bei der Kabelverlegung in S1156 hinein müssen Kabeldurch- SICHERUNGSAUTOMAT führungen (UB1) und (UB2) verwendet werden. Der Steuerkreis in S1156 und Teile der internen Komponenten sind intern mit einem Sicherungsautomaten (FC1) abgesi- S1156-8, -13, -18 chert. S1156-8 3x400 V hat keinen Sicherungsautomaten (FC1).

  • Seite 22: Erreichbarkeit,Elektrischeranschluss

    Stromzufuhr für die elektrische Zusatzheizung, wenn die Temperatur 89 °C überschreitet. Der Sicherheitstemperatur- begrenzer wird manuell zurückgesetzt. Reset Der Sicherheitstemperaturbegrenzer (FQ10) befindet sich hinter der Frontabdeckung. Zum Zurücksetzen des Sicher- heitstemperaturbegrenzers drücken Sie auf diesem die Taste (FQ10-S2). Kapitel 5 | Elektrische Anschlüsse NIBE S1156...

  • Seite 23: Anschlüsse

    Abschnitt „Verfügbare Eingänge“. Bei Wartungsarbeiten müssen sämtliche Stromver- sorgungskreise getrennt werden. Demontieren Sie die Brücken an der Anschlussklemme X5. Die Steuerspannung (230 V ~ 50Hz) wird angeschlossen an AA2:X5:N, X5:L und X6-2 (PE). NIBE S1156 Kapitel 5 | Elektrische Anschlüsse...

  • Seite 24: Externe Anschlüsse

    -X28 Ein Fühler für Brauchwasser oben (BT7), der die Wassertem- peratur im oberen Speicherbereich anzeigt (sofern oben im Speicher ein Fühler montiert werden kann), lässt sich mit S1156 verbinden. Fühler Schließen Sie den Fühler an Anschlussklemme X28:10 (oder Außenfühler an einem der wählbaren AUX-Eingänge) und an Anschluss- Der Außenluftfühler (BT1) ist an einem schattigen Platz an...

  • Seite 25: Raumtemperaturfühler

    Aktivieren Sie den bzw. die Zähler in Menü 7.2 – „Zubehörein- S1156 wird mit einem Raumfühler (BT50) geliefert, durch stellungen“, und legen Sie anschließend den gewünschten den es möglich ist, die Raumtemperatur im Display von S1156 Wert („Energie pro Impuls“ oder „Impulse pro kWh“) in Menü abzulesen und zu steuern.

  • Seite 26: Anlage Mit Mehreren Wärmepumpen

    Anweisungen für den Zubehöranschluss sind in der beilie- AA2-X30 genden Zubehöranleitung enthalten. Die Liste mit Zubehör, die für S1156 verwendet werden kann, ist in Abschnitt „Zu- behör“ zu finden. Hier wird der Anschluss der Kommunikation für das üblichste Zubehör gezeigt.

  • Seite 27: Verfügbare Eingänge

    Schließen Sie das abgeschirmte Netzwerkkabel an das Verfügbarer Ausgang: AA2-X27. Display an. Der Ausgang ist ein potenzialfrei wechselndes Relais. Folgen Sie dem Kabel des Volumenstrommessers am Ist S1156 abgeschaltet oder im Reservebetrieb, befindet sich Ausgang auf der Rückseite. das Relais im Modus C-NC. Extern S1156...

  • Seite 28: Mögliche Optionen Für Aux-Eingänge Fühler

    Niveau- /Druck-/Volumenstromwächter für Wärmequel- – Blockierung (A: Geschlossen, B: Geöffnet) lenmedium (NC). „SG Ready“ ist aktiv. Der Verdichter in S1156 und die Zusatzheizung werden blockiert. Externe Funktionsaktivierung Zur Aktivierung verschiedener Funktionen kann ein externer – Normalbetrieb (A: Geöffnet, B: Geöffnet) Schaltkontakt mit S1156 verbunden werden.

  • Seite 29: Steuerung

    Tarifblockierung (Zusatzheizung, Verdichter, Heizung, Leistungsstufen der Elektroheizpatrone Kühlung und Brauchwasser werden deaktiviert) In den Tabellen wird der Phasengesamtstrom für die Elektro- heizpatrone aufgeführt. Mögliche Optionen für AUX-Ausgang 3x400 V, S1156-8 Anzeigen Max. elektr. Max. Phasen- Max. Phasen- Max. Phasen- •...

  • Seite 30: Umstellen Der Maximalen Stromleistung

    3x230 V, S1156-8 Wenn die Stromwandler angeschlossen sind, überwacht S1156 die Phasenströme und verteilt automatisch die Leis- Max. elektr. Max. Phasen- Max. Phasen- Max. Phasen- tungsstufen an die Phase mit der niedrigsten Belastung. Zusatzheizung strom L1 (A) strom L2 (A)
  • Seite 31 NOTBETRIEB Der Notbetrieb wird bei Betriebsstörungen und Servicearbei- ten genutzt. Wenn S1156 in Reservebetrieb geschaltet wird, arbeitet die Anlage wie folgt: • Der Verdichter ist blockiert. • S1156 bevorzugt die Wärmeerzeugung. • Brauchwasser wird bereitet, wenn es die Möglichkeit dazu gibt.

  • Seite 32: Inbetriebnahme Und Einstellung

    9. Öffnen Sie das Umschaltventil im Auffüllanschluss. 10. Wird Alternative 1 verwendet (Niveaugefäß), öffnen Sie HINWEIS! das Ventil unter dem Niveaugefäß (CM2). Starten Sie S1156 nicht, wenn die Gefahr besteht, Alt. 1 Alt. 2 dass das Wasser im System gefroren ist.

  • Seite 33: Inbetriebnahme Und Kontrolle

    Finger nach links oder rechts. dem Display. Wenn der Startassistent beim Starten von Zum Blättern können Sie auch die Pfeile in den oberen Ecken S1156 nicht aktiviert wird, können Sie ihn im Menü 7.7. verwenden. manuell aufrufen. Alternative / Einstellung Hier nehmen Sie die Einstellungen für das System vor.

  • Seite 34: Einstellung Der Pumpendrehzahlen

    (GP2), bis die Temperaturdifferenz erreicht wird. Eine muss die Wärmequellenpumpe mit der richtigen Drehzahl hohe Differenz deutet auf einen niedrigen Volumenstrom arbeiten. S1156 verfügt über eine Wärmequellenpumpe, die des Wärmequellenmediums hin. Eine niedrige Differenz weist im Standardmodus automatisch geregelt wird. Bestimmte auf einen hohen Volumenstrom des Wärmequellenmediums...
  • Seite 35 Klimatisierungssystem S1156 18 kW S1156 hat eine automatisch regelbare Heizungsumwälzpum- Verfügbarer Druck Leistung pe. Deaktivieren Sie für einen manuellen Betrieb „Auto“ in (kPa) Menü 7.1.2.2 und stellen Sie danach die Drehzahl gemäß dem P100% Diagramm unten ein. Der Volumenstrom muss eine für die Betriebsstufe geeignete P80% Temperaturdifferenz (Heizbetrieb: 5–10 °C, Brauchwasser-...

  • Seite 36: Heizkurveneinstellung

    überschreiten und den eingestellten Minimalwert nicht unabhängig von der Außenlufttemperatur eine gleichmäßige unterschreiten kann, flachen die Kurven bei diesen Tempe- Innentemperatur und damit ein energieeffizienter Betrieb raturen ab. gewährleistet. Anhand dieser Kurve steuert S1156 die Was- Vorlauftemperatur Framledningstempereratur sertemperatur zum Klimatisierungssystem (die Vorlauftem- (°C) peratur) und somit die Raumtemperatur.

  • Seite 37: Ablesen Der Heizkurve

    Die Einstellungen für „Eigene Kurve“ werden in Menü 1.30.7 vorgenommen. ABLESEN DER HEIZKURVE Ziehen Sie am Kreis auf der Achse mit der Außenlufttem- peratur. Lesen Sie den Wert der Vorlauftemperatur im Kreis der anderen Achse ab. NIBE S1156 Kapitel 6 | Inbetriebnahme und Einstellung...

  • Seite 38: Myuplink

    Sie wollen. Im Falle einer Betriebsstörung meldet sich der Alarm direkt per Mail oder mit einer Push-Nachricht an die myUplink-App, was kurzfristige Maßnahmen ermöglicht. Weitere Informationen finden Sie hier: myuplink.com. Spezifikation Sie benötigen Folgendes, damit myUplink mit S1156 kommu- nizieren kann: • ein WLAN oder ein Netzwerkkabel •...

  • Seite 39: Steuerung - Einführung

    Daraufhin wird ein Menü mit verschiedenen Auswahlmög- lichkeiten angezeigt. Für ein „hartes Abschalten“ halten Sie den Aus-ein-Schalter 5 s lang gedrückt. Zum Aktivieren des Reservebetriebs, wenn S1156 abgeschal- STATUSLAMPE tet ist: Ein/Aus-Schalter (SF1) 5 s lang gedrückt halten. (Der Die Statuslampe zeigt den derzeitigen Betriebsstatus an.

  • Seite 40: Navigation

    Navigation WERKSEITIGE VOREINSTELLUNG Die Werte nach Werkseinstellung sind mit * markiert. S1156 hat einen Touchscreen, über den sich die gesamte Navigation durch Berühren und Wischen mit dem Finger er- ledigen lässt. AUSWÄHLEN Die meisten Auswahlmöglichkeiten aktiveren Sie durch leichte Berührung des Displays.

  • Seite 41: Produktübersicht

    Eingestellte Temperatur Das Drop-down-Menü zeigt den aktuellen Status von S1156, Arbeitet auf die eingestellte Temperatur hin welche Teile in Betrieb sind und was S1156 derzeit ausführt. Die derzeit in Betrieb befindlichen Funktionen werden mittels eines Rahmens markiert Zum Einstellen des gewünschten Werts drücken Sie auf die Platine.

  • Seite 42: Menüstruktur

    Dieses Beispiel zeigt ein Gebäude mit zwei Klimatisierungs- Verbindung systemen (1 und 2, zwei separate Etagen), die in vier Zonen (1-4, vier verschiedene Räume) unterteilt sind. Temperatur und bedarfsgesteuerte Ventilation können für jede Zone individuell geregelt werden (Zubehör erforderlich). Kapitel 8 | Steuerung – Einführung NIBE S1156...

  • Seite 43: Steuerung - Menüs

    Stellen Sie den gewünschten Wert ein. Der neue Wert er- Ein träges Heizsystem, wie z.B. eine Fußbodenhei- scheint rechts neben dem Symbol auf dem Startbild „Hei- zung, kann für eine Steuerung per Raumfühler zung“. ungeeignet sein. NIBE S1156 Kapitel 9 | Steuerung – Menüs...
  • Seite 44 Alternative: aus/ein Kurve, Heizung Hier wählen Sie aus, zu welcher Zone ein Fühler gehören Einstellbereich: 0 – 15 soll; es lassen sich jeder Zone mehrere Raumfühler zuordnen. Alle Raumfühler sind einzeln benennbar. Kapitel 9 | Steuerung – Menüs NIBE S1156...

  • Seite 45: Externe Justierung

    Im Menü „Kurve, Heizung“ wird die sogenannte Heizkurve Hier stellen Sie die minimale Vorlauftemperatur des Klimati- für Ihr Haus angezeigt. Mittels Heizkurve wird unabhängig sierungssystem ein. Dementsprechend berechnet das S1156 von der Außenlufttemperatur eine gleichmäßige Innenraum- niemals eine Temperatur, die unter dem eingestellten Wert temperatur gewährleistet.
  • Seite 46 „Außentemperaturpunkt“ auf „-2“ eingestellt und „Kurvenänderung“ wird erhöht, bis die gewünschte Raumtemperatur erreicht wird. ACHTUNG! Bevor Sie eine erneute Einstellung vornehmen, sollten mindestens 24 Stunden verstreichen, damit sich die Temperaturen stabilisieren können. Kapitel 9 | Steuerung – Menüs NIBE S1156...

  • Seite 47: Menü 2-Brauchwasser

    Menü 2-Brauchwasser ÜBERSICHT Die Brauchwassereinstellungen erfordern, dass S1156 an einen Brauchwasserspeicher angeschlossen ist. 2.1 - Mehr Brauchwasser 2.2 - Brauchwasserbedarf 2.3 – Externer Einfluss 2.4 - Periodische Erhöhung 2.5 - Brauchwasserzirkulation MENÜ 2.3 – EXTERNER EINFLUSS MENÜ 2.1-MEHR BRAUCHWASSER Hier werden Informationen für das Zubehör/die Funktionen, die den Brauchwasserbetrieb beeinflussen können, ange-...
  • Seite 48 „Periode“ Hier stellen Sie ein, in welchem Zeitraum die Brauchwasserumwälzpumpe aktiv sein soll. Wählen Sie hierzu Aktive Tage, Startzeit und Stoppzeit. HINWEIS! Die Brauchwasserzirkulation wird in Menü 7.4 „Verfügbare Ein-/Ausgänge“ oder über Zubehör aktiviert. Kapitel 9 | Steuerung – Menüs NIBE S1156...

  • Seite 49: Menü 3-Info

    Einstellbereich: 1 – 10 Jahre Monate Einstellbereich: 1 – 24 Monate Hier wird in einem Diagramm gezeigt, wie viel Energie S1156 hinzuführt und verbraucht. Es lässt sich einstellen, über welche Teile Protokoll geführt werden soll. Außerdem lässt sich auch die Anzeige der Innen- und/oder Außentemperatur hinzuschalten.

  • Seite 50: Menü 4-Meine Anlage

    Option: Heizung Durch Deaktivieren von "ZH" wird die Wohnung möglicherweise nicht ausreichend mit Brauchwas- Der Betriebsmodus von S1156 ist normalerweise auf „Auto“ ser versorgt und bzw. oder beheizt. gestellt. Es ist auch möglich, den Betriebsmodus „Nur Zu- satzheizung“ auszuwählen. Mit „Manuell“ können Sie selbst Betriebsmodus „Nur Zusatzheizung“...
  • Seite 51 In der Stellung „Überkapazität“ von „SG Ready“ wird das Einstellbereich: 0 – 10 Brauchwasser auf „Bedarfsmodus hoch“ gesetzt (Elektro- heizpatrone zulässig). Hier stellen Sie ein, ob Sie das Innenraumklima durch S1156 anhand der Wettervorhersage beeinflussen lassen wollen. HINWEIS! Sie können einen Faktor für die Außentemperatur auswählen.
  • Seite 52 Einstellungsoptionen: Preis/kWh / CO2 Hier wählen Sie aus, in welchem Land das Produkt installiert ist. Dadurch stehen für das Produkt landesspezifische Ein- Ist Smart Energy Source™ aktiviert, regelt S1156 den Vorrang stellungen zur Verfügung. bzw. das Ausmaß der Nutzung angeschlossener Energiequel- len.

  • Seite 53: Menü 4.30.4-Werkseinstellung Benutzer

    Hier können Sie alle Einstellungen auf die Werkseinstellungen zurücksetzen, die vom Benutzer aufgerufen werden können (einschließlich der erweiterten Menüs). ACHTUNG! Nach dem Zurücksetzen auf die Werkseinstellun- gen müssen persönliche Einstellungen, wie z. B. Heizkurve, erneut vorgenommen werden. NIBE S1156 Kapitel 9 | Steuerung – Menüs...

  • Seite 54: Menü 5-Verbindung

    Internetverbindung herstellen. Wenn Sie sich bei den Einstellungen nicht sicher sind, nutzen Sie den Modus „Automatisch“, oder wenden Sie sich an Ihren Netzwerkadministrator (oder an eine andere entsprechende Stelle), um weitere Informationen zu erhalten. Kapitel 9 | Steuerung – Menüs NIBE S1156...

  • Seite 55: Menü 6-Zeitprogramm

    Einstellung (zum Beispiel jeden Mon- Brauchwasser Heizung tag), bis Sie sie im Menü ausschalten. Wenn ein Raumfühler installiert und aktiviert ist, wird die gewünschte Raumtemperatur (°C) für die Zeitperiode einge- stellt. NIBE S1156 Kapitel 9 | Steuerung – Menüs...
  • Seite 56 Wenn der Raumfühler nicht aktiviert ist, wird die gewünschte Parallelverschiebung der Heizkurve eingestellt. Zum Ändern der Raumtemperatur um ein Grad genügt normalerweise eine Stufe. In bestimmten Fällen können jedoch mehrere Stufen erforderlich sein. Kapitel 9 | Steuerung – Menüs NIBE S1156...

  • Seite 57: Menü 7-Installateureinstellungen

    7.9 – Protokolle 7.9.1 – Änderungsprotokoll 7.9.2 – Erweitertes Alarmprotokoll 7.9.3 – Blackbox 1 Dieses Menü wird auch im begrenzten Menüsystem der etwa installierten untergeordneten Wärmepumpe angezeigt. 2 Siehe Installateurhandbuch für das jeweilige Zubehör. NIBE S1156 Kapitel 9 | Steuerung – Menüs...
  • Seite 58 Optionen: Auto, Periodisch In diesem Menü sind erweiterte Einstellungen für den Brauchwasserbetrieb möglich. Auto: Die Heizungsumwälzpumpe arbeitet gemäß aktuellem Betriebsmodus für S1156. MENÜ 7.1.1.1-TEMPERATUREINSTELLUNG Periodisch: Die Heizungsumwälzpumpe startet ca. 20 s vor Starttemperatur dem Verdichter und hält 20 s nach ihm an.

  • Seite 59: Alarmtemperatur

    Betriebsmodus Automatischer Reset: Wählen Sie „Automatischer Reset“ Alternativen: Periodisch, Dauerhaft, 10 Tage dauerhaft aus, wenn Sie wünschen, dass S1156 nach einem Wärmequel- len-Alarm automatisch neu startet. Periodisch: Wärmequellenpumpe startet ca. 20 s vor dem Alarmtemperatur: Hier legen Sie fest, bei welcher Tempera- Verdichter und hört entsprechend nach ihm auf.

  • Seite 60: Einstellung

    Einstellbereich dT bei NAT: 0,0–25,0 °C Einstellbereich S1156-8 3x400 V: 0 – 6,5 kW Hier wird festgelegt, für welchen Typ von Wärmeverteilsys- Einstellbereich S1156-13 und -18 3x400 V: 0 – 9 kW tem die Heizungsumwälzpumpe arbeitet. Max eingest Stromleist (SG Ready) dT bei NAT ist der Unterschied in Grad zwischen Vor- und Einstellbereich 1x230V: 0 –...
  • Seite 61 Tonsignal bei Alarm MENÜ 7.1.10-SYSTEMEINSTELLUNGEN Alternative: aus/ein Hier können Sie verschiedene Systemeinstellungen für Ihre Anlage vornehmen. Hier legen Sie fest, wie S1156 signalisieren soll, dass auf dem MENÜ 7.1.10.1-BETRIEBSVORRANG Display ein Alarm angezeigt wird. Folgende Alternativen existieren: S1156 stellt die Brauchwas- Autom.modus serbereitung ein und/oder senkt die Raumtemperatur.
  • Seite 62 Gradminuten (GM) sind ein Maß für den aktuellen Heiz- /Kühlbedarf im Gebäude. Sie bestimmen, wann der Verdich- Anlage m. mehreren WP: Hier geben Sie an, ob S1156 Teil ter bzw. die Zusatzheizung starten oder stoppen soll. einer Anlage mit mehreren Wärmepumpen (Mehrfachanlage) ist.

  • Seite 63: Menü 7.3.4-Anschluss

    Hier wählen Sie aus, welche Einstellungen Sie an der jewei- ligen Wärmepumpe vornehmen wollen. Verdichter (extern gesteuert) MENÜ 7.3.3 – WÄRMEPUMPEN BENENNEN Hier können Sie einen Namen für die an S1156 angeschlos- senen Wärmepumpen festlegen. Verdichter (blockiert) MENÜ 7.3.4-ANSCHLUSS Hier stellen Sie ein, wie Ihr System installationsseitig an die Wechselventil Heizungsanlage des Gebäudes und an etwaiges Zubehör...
  • Seite 64 Inverter fehlt. MENÜ 7.5.8 – BILDSCHIRMSPERRE MENÜ 7.5.2-BODENTROCKNUNGSFUNKTION Hier können Sie die Bildschirmsperre in S1156 aktivieren. Bei Länge Periode 1 – 7 der Aktivierung werden Sie aufgefordert, den gewünschten Code (vier Ziffern) einzugeben. Der Code wird in folgenden Einstellbereich: 0 –...
  • Seite 65 MENÜ 7.9.3 – BLACKBOX Über dieses Menü können Sie sämtliche Protokolle (Ände- rungsprotokoll, erweitertes Alarmprotokoll) auf einen USB- Stick exportieren. Schließen Sie einen USB-Stick an und wählen Sie die zu exportierenden Protokolle aus. NIBE S1156 Kapitel 9 | Steuerung – Menüs...

  • Seite 66: Service

    Zum Aktivieren des Reservebetriebs, wenn S1156 abgeschal- tet ist: Ein/Aus-Schalter (SF1) 5 s lang gedrückt halten. (Der Reservebetrieb wird durch einmaliges Drücken deaktiviert.) EP14-QM33 EP14-QM31 Wenn S1156 in den Reservebetrieb geschaltet wird, ist das EP14-QM34 EP14-QM32 Display ausgeschaltet, die wichtigsten Funktionen sind aktiv: •...

  • Seite 67: Leerung Des Wärmequellensystems

    Damit die restliche Flüssigkeit ablaufen kann, muss Luft in das System gelangen können. Lösen Sie zum Einlas- Die Umwälzpumpe in S1156 verfügt über eine automatische sen von Luft die Entlüftungsschraube an dem Heizkör- Starthilfefunktion. Bei Bedarf kann auch eine manuelle per, der im Haus am höchsten positioniert ist.

  • Seite 68: Umschaltventilmotor Demontieren

    5. Starten Sie S1156, und kontrollieren Sie, ob die Umwälz- HINWEIS! pumpe funktioniert. Schalten Sie die Wärmepumpe aus, und unterbre- chen Sie die Stromversorgung mit dem Sicherheits- schalter. ACHTUNG! Entfernen Sie die Frontabdeckung gemäß der Be- schreibung auf Seite 7.

  • Seite 69: Intervall

    QM33) und (EP14-QM34) durch die mitgelieferten Intervall ersetzt werden. Einstellbereich: 1 s – 60 min Hier können Sie festlegen, wie aktuelle Messwerte von S1156 in einem Protokoll auf dem USB-Stick abgelegt werden sol- len. Stellen Sie das gewünschte Intervall zwischen den Pro- tokollierungen ein.

  • Seite 70: Bodentrocknungsprotokollierung

    3. Jetzt werden mit dem festgelegten Intervall die aktuel- ACHTUNG! len Messwerte aus S1156 in einer Datei auf dem USB- Stick gespeichert, und zwar so lange, bis Sie „Protokol- Das Wiederherstellen der Menüeinstellungen über lierung beenden“ aufrufen. den USB-Stick kann nicht rückgängig gemacht werden.

  • Seite 71: Modbus Tcp/Ip

    MODBUS TCP/IP In S1156 ist die Unterstützung von Modbus TCP/IP integriert, was im Menü 7.5.9 – „Modbus TCP/IP“ aktiviert wird. Die TCP/IP-Einstellungen werden in Menü 5.2 – „Netzwerk- einstellungen“ vorgenommen. Das Modbus-Protokoll verwendet für die Kommunikation Port 502. Lesbare Beschreibung...

  • Seite 72: Komfortstörung

    Komfortstörung In den allermeisten Fällen erkennt S1156 eine Betriebsstö- ACHTUNG! rung (die eine Einschränkung des Komforts bewirken kann) und zeigt diese per Alarm sowie Meldungen mit auszufüh- „Hilfsbetrieb“ auszuwählen bedeutet nicht, dass renden Maßnahmen auf dem Display an. damit das Problem behoben worden wäre, welches den Alarm ausgelöst hat.
  • Seite 73 Heizkur- (für Kühlung ist Zubehör erforderlich). venverlauf in Menü 1.30.1 – „Kurve, Heizung“ nach oben justiert werden. – S1156 fordert weder Heizung noch Brauchwasser oder Kühlung an. • Zu niedrige oder keine Vorrangschaltung für Wärme. •...
  • Seite 74 Zu hoch eingestellte Geschwindigkeit der Umwälzpumpe. – Rufen Sie Menü 7.1.2.2 (Pumpendrehzahl Heizkreis GP1) auf, und regeln Sie die Drehzahl der Umwälzpumpe herunter. • Ungleichmäßiger Volumenstrom in den Heizkörpern. – Justieren Sie die Volumenstromverteilung zwischen den Heizkörpern. Kapitel 11 | Komfortstörung NIBE S1156...

  • Seite 75: Zubehör

    Dieses Zubehör führt der Wohnung Energie zu, die aus der Ventilationsluft gewonnen wurde. Die Einheit belüftet das AKTIVE/PASSIVE KÜHLUNG HPAC S40 Haus und erwärmt bei Bedarf die Zuluft. Das Zubehör HPAC S40 ist ein Klimamodul für Systeme mit S1156. Art.nr. 067 624 ERS S10-400 ERS 20-250 Art.nr.

  • Seite 76: Füllventilsatz Wqm

    Art.nr. 082 026 Emaille Art.nr. 082 027 FERNBEDIENUNGRMU S40 Über das Zubehör Fernbedienung mit integriertem Raumfühler kann S1156 von einem anderen Wohnungsbereich als dem Standort der Einheit aus gesteuert und überwacht werden. Brauchwasserspeicher ohne Elektroheizpatrone mit Rohrwärme- Art.-Nr. 067 650 tauscher.

  • Seite 77: Technische Daten

    * Dieses Maß gilt, wenn die Rohre für das Wärmequellenmedium (Seitenanschluss) einen Winkel von 90 aufweisen. Das Maß kann vertikal um ca. ±100 mm abweichen, da die Rohre für das Wärmequellenmedium teilweise als flexible Leitungen vorliegen. NIBE S1156 Kapitel 13 | Technische Daten...

  • Seite 78: Elektrische Daten

    11(16) Max. Betriebsstrom einschl. Elektroheizpatrone mit 2-4 kW (empfohlene Absicherung). 16(20) Max. Betriebsstrom einschl. Elektroheizpatrone mit 5-7 kW (empfohlene Absicherung). 20(25) Max. Betriebsstrom einschl. Elektroheizpatrone mit 9 kW, Umschaltung erforderlich (empfohlene Absicherung). 22,5(25) Kapitel 13 | Technische Daten NIBE S1156...
  • Seite 79 Kundenanlage und dem allgemeinen Stromnetz größer oder gleich 2,35 MVA ist. Der Installateur oder Betreiber der Ausrüstung muss bei Bedarf in Absprache mit dem Verteilernetzbetreiber dafür sorgen, dass die Ausrüstung nur an eine Versorgung mit einer Kurzschlussleistung Ssc angeschlossen wird, die größer oder gleich 2,35 MVA ist. NIBE S1156 Kapitel 13 | Technische Daten...

  • Seite 80: Technische Daten

    0,68 0,82 Schaltwert Pressostat HP/LP 4,2 (42) / 0,3 (3) (Bar) Wärmequellenkreis Min./max. Systemdruck Wärmequellenmedium 0,05 (0,5) / 0,45 (4,5) (Bar) Volumenstrom bei Pdesignh 0,43 0,67 0,68 Max. verfügbarer externer Druck bei Pdesignh Kapitel 13 | Technische Daten NIBE S1156...

  • Seite 81: Betriebsbereich Wärmepumpe, Verdichterbetrieb

    Kältemittel-Eintrittstemperatur von -5 °C. Die Verdichterdrehzahl ist in manchen Teilen des Arbeitsbe- reichs begrenzt. Temperatur, Temperatur, °C °C -15 -10 Eintrittstemperatur des Wärmequellenmediums, Inkommande köldbärartemp, Framledning Vorlauf °C °C Returledning Rücklauf NIBE S1156 Kapitel 13 | Technische Daten...

  • Seite 82: Diagramm, Dimensionierung Verdichterdrehzahl

    35 °C 55 °C 55 °C Eintrittstemperatur des Wärmequellenmediums, Inkommande köldbärartemp, °C °C Max. Heizleistung 35 °C Min. Heizleistung Max. Heizleistung Eintrittstemperatur des Wärmequellenmediums, Inkommande köldbärartemp,°C Min. Heizleistung °C Max. Kühlleistung Max. Heizleistung Min. Heizleistung Min. Kühlleistung Kapitel 13 | Technische Daten NIBE S1156...

  • Seite 83: Energieverbrauchskennzeichnung

    237 / 170 241 / 176 kaltes Klima Energieeffizienz Brauchwasserbereitung, kaltes Kli- Mittlerer Saisonwirkungsgrad Raumerwärmung, 219 / 163 226 / 164 233 / 171 warmes Klima Energieeffizienz Brauchwasserbereitung, warmes Klima Schallleistungspegel L im Außenbereich NIBE S1156 Kapitel 13 | Technische Daten...

  • Seite 84: Energieeffizienzdaten Für Die Einheit

    Raumerwärmung, warmes Klima Die angegebene Effizienz für die Einheit berücksichtigt auch den Temperaturregler. Wenn die Einheit um einen externen Zusatzheizungskessel oder Solar- wärme ergänzt wird, muss die Gesamteffizienz für die Einheit neu berechnet werden. Kapitel 13 | Technische Daten NIBE S1156...

  • Seite 85: Technische Dokumentation

    Deklariertes Verbrauchsprofil Brauchwasserbe- Energieeffizienz Brauchwasserbereitung ƞ reitung Täglicher Energieverbrauch 6,329 Tagesbrennstoffverbrauch elec fuel Jahresenergieverbrauch 1 331 Jahresbrennstoffverbrauch Kontaktinformationen NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – Sweden NIBE S1156 Kapitel 13 | Technische Daten...
  • Seite 86 Deklariertes Verbrauchsprofil Brauchwasserbe- Energieeffizienz Brauchwasserbereitung ƞ reitung Täglicher Energieverbrauch 6,294 Tagesbrennstoffverbrauch elec fuel Jahresenergieverbrauch 1 325 Jahresbrennstoffverbrauch Kontaktinformationen NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – Sweden Kapitel 13 | Technische Daten NIBE S1156...
  • Seite 87 Deklariertes Verbrauchsprofil Brauchwasserbe- Energieeffizienz Brauchwasserbereitung ƞ reitung Täglicher Energieverbrauch 6,333 Tagesbrennstoffverbrauch elec fuel Jahresenergieverbrauch 1 342 Jahresbrennstoffverbrauch Kontaktinformationen NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – Sweden NIBE S1156 Kapitel 13 | Technische Daten...

  • Seite 88: Sachregister

    Elektrischer Anschluss, 21 Leerung des Wärmequellensystems, 67 Allgemeines, 21 Lieferung und Transport, 6 Elektrische Zusatzheizung – maximale Leistung, 29 Abdeckungen demontieren, 7 Leistungsstufen der Elektroheizpatrone, 29 Aufstellung, 6 Umstellen der maximalen Stromleistung, 30 Beiliegende Komponenten, 7 Elektroeinheiten, 11 Sachregister NIBE S1156...
  • Seite 89 Seriennummer, 4 Service, 66 Servicemaßnahmen Fühlerdaten, 68 Herausziehen des Kältemoduls, 68 Klimatisierungssystem entleeren, 66 Leerung des Wärmequellensystems, 67 Modbus TCP/IP, 71 Starthilfe für Umwälzpumpe, 67 Umschaltventilmotor demontieren, 68 USB-Serviceanschluss, 69 Sicherheitsinformationen Installationskontrolle, 5 Kennzeichnung, 4 Seriennummer, 4 NIBE S1156 Sachregister...
