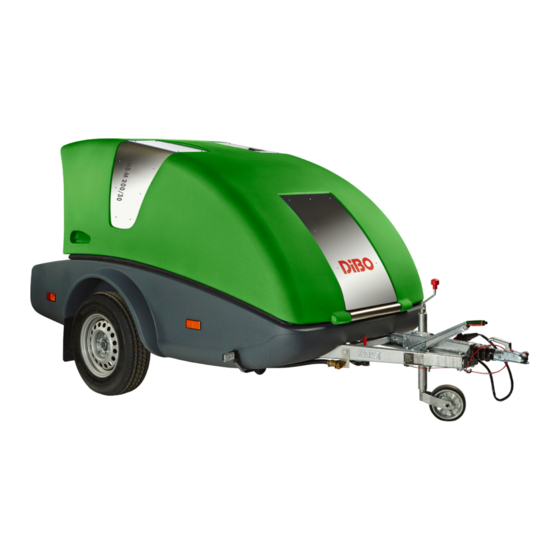

Seite 1 JMB-M 1.780.122 NL - NEDERLANDS Lees deze oorspronkelijke gebruiksaanwijzing aandachtig door alvorens de hogedrukreiniger in gebruik te nemen. Neem alle veiligheidsvoorschriften in acht! FR - FRANÇAIS Lisez ce mode d’emploi original attentivement avant d’utiliser le nettoyeur à haute pression. Prenez toutes précautions de sécurité nécessaire!
Seite 143 Veröffentlichung nicht enthalten sind, wenden Sie sich bitte an Ihren lieferanten. Diese Veröffentlichung wurde mit größtmöglicher Sorgfalt erstellt. DIBo n.V.® übernimmt keine haftung für eventuelle Fehler in dieser Veröffentlichung oder für mögliche Folgeschäden. Datum der Veröffentlichung 21/01/20 Überarbeitung des handbuchs:REV F.
Seite 145 Maßnahme gegen legionella- Bakterien luftfilter Brennstofftank Motorkühlflüssigkeit ersetzen Empfohlene Schmiermittel KOMPONENTEN Wartung Anhänger Allgemein Wartung Wärmetauscher Visuelle Darstellung Wartung DiBo techniker Übersicht Funktionskomponenten tägliche Kontrolle Anhänger BEDIENUNG Ventile + Manometer Inbetriebnahme hochdruckpumpe Bedienelemente hochdruck und niederdruck teile Display / Fehler Sprühgeräte...
Seite 146: Garantie
Bedingungen erfüllt sind. Garantiebedingungen bei 5 jahren Garantie: • Die Maschine muss regelmäßig nach dem Wartungsplan (mindestens einmal im Jahr) für einen Service bei DiBo oder einer anerkannten Service- / Wartungsstation angeboten werden. • Diese Garantiezeit kann nur gewährleistet werden, seit der Genehmigung eines Wartungszertifikat.
Seite 147 Sicherheitsmaßregeln vorgeschrieben sein. Dies betrifft hauptsächlich die Arbeitsbedingungen. Diese Dokumentation beschreibt nicht, wie diese erfüllt werden müssen. Allerdings werden die erforderlichen Informationen über die Maschine gegeben. Wenden Sie sich im Zweifelsfalle an die zuständigen Behörden oder Ihren Sicherheitsbeauftragten. DiBO 7...
Seite 148: Warn- Und Hinweissymbole
Diese Instruktionen beinhaltet Informationen oder Empfehlungen, die Ihnen die Arbeit vereinfachen und für eine sichere Anwendung sorgen. Hand / Arm Vibrationen: Diese Anweisung steht bei Informationen und Gefahren des hand/Arm- Vibrationen, die zu schweren Schäden und Verletzungen führen kann. Befolgen Sie die Anweisungen genauer. DiBO 8...
Seite 149: Sicherheit-Allgemeine Warnungen
S I C h E R h E I t–A l lG E M E I n E WA R n U n G E n Sicherheit–Allgemeine Warnungen Allgemein: Der DiBo hochdruckreiniger ist ein Reinigungsgerät, das einem Wasserstrahl unter hohem Druck arbeitet. Der Reiniger darf nur von geschulten und qualifizierten personen gebraucht werden, die in dessen Bedienung ausgebildet und damit erwiesenermaßen vertraut sind.
Seite 150 Die regelmäßige Verwendung von Enthärter verlängert die lebensdauer der Maschine und erhöht gleichzeitig den Wirkungsgrad. Verwenden Sie den DiBo- Enthärter (1.837.001/3.8550.650). Weitere Informationen erhalten Sie direkt von DiBo. Gute Enthärter haben folgende Merkmale: • Biologisch abbaubar • ph- Wert von 6-9 •...
Seite 151 Zugunterbrecher, um möglichen Gegendruck zu vermeiden, wodurch der heizkessel zu stark erhitzen könnte. Weitere technische Informationen zum Einbau von Maschinen erhalten Sie von Ihrem DiBo- händler. Achten Sie darauf, dass bei temperaturen unter dem Gefrierpunkt keine kalte luft eindringen kann, die zu Beschädigungen führen könnte.
Seite 152 Sie geeignete Ausrüstung für Spritzarbeiten! Verdeckplane (Optional): Verwenden Sie die Verdeckplane (Zeltplane) nur beim transport des Anhängers und nIEMAlS während des Betriebs. Beim Sprühen: Entfernen und lockern Sie die Abdeckplane, um eine ausreichende Belüftung und den Zugang zum Steuergerät zu gewährleisten! DiBO 12...
Seite 153 Befolgen Sie immer die in diesem handbuch beschriebenen Wartungs- und / oder Inspektionsarbeiten. Die regelmäßigen Überprüfungen und der Austausch von teilen sind ebenfalls wie beschrieben durchzuführen. Wir weisen darauf hin, dass neue Menschen über die möglichen Gefahren sowie die Vermeidung der verschiedenen Gefahren unterrichtet werden. DiBO 13...
Seite 154: Vor Inbetriebnahme
Wenn die Maschine einige Zeit nicht in Betrieb war, muss das Wasser in der Maschine über einem Gully abgelassen werden. In stillstehendem Wasser zwischen 20-55°C können sich legionelllen entwickeln (Bakterien, die die legionärskrankheit hervorrufen). • Reinigen Sie deshalb jährlich leitungen und Behälter. • Spülen Sie regelmäßig. • Entfernen Sie möglichen Schlamm. DiBO 14...
Seite 155: Brennstofftank
Bei Temperaturen unter 8°C beginnt der Brennstoff zu gerinnen (Paraffin-Trennung). Dadurch können beim Starten des Dieselmotors und/oder Brenners Schwierigkeiten entstehen. DiBO empfiehlt, während der kalten Periode (Wintermonate) dem Brennstoff ein Durchflußmittel zufügen. Als Alternative kann an der Tankstelle „Winterdiesel“ getankt werden.
Seite 156: Komponenten
Dies können Sie im technischen Datenblatt der Maschine zurückfinden. VISUELLE DARSTELLUNG 1 Gasdruckfeder 2 Brenner 3 Auspuff 4 Bedienungstafel 5 niederdruckhaspel 6 hochdruckhaspel 7 Anhänger(kupplung) 8 Abluftkanal (luftauslass) 9 hochdruckpumpe 1 Kraftstofftank 2 Wasserbehälter 3 Verbrennungsmotor 4 Wärmetauscher DiBO 16...
Seite 157: Übersicht Funktionskomponenten
Kapazität der Wasserversorgung führen (einschließlich Kalkablagerungen auf der Brennerspule und andere Wasseranschlussteile). Wir, DIBo nV, daher empfehlen, zu entkalken adäquate und präventive (wenn möglich) die Maschinen mit einem Brenner zusätzlich nach Gebrauch mit heißem Wasser spülen Sie mit kaltem Wasser um eine optimale leistung des Systems zu gewährleisten!
Seite 158 Schwimmers oder zur Ausführung von Wartungsarbeiten am Schwimmersystem oder Wassertank Der tank darf nicht über den Deckel befüllt werden, da dort eingefülltes Wasser nicht gefiltert wird. DiBo übernimmt keine haftung für Schäden, die durch unsachgemäßes Befüllen über den Deckel entstehen. ...
Seite 159 19 S C H L AU C H R O L L E N ( H A S P E L N ) Die Standardausführung des JMB-M wird mit einer haspel für den hochdruckschlauch und einer haspel für den niederdruckschlauch ausgeliefert.
Seite 160 • Grundeinstellung der Enthärterpumpe: Drehen Sie die Stellschraube in die zweite position (siehe Markierung auf dem Bild links -> 1 liter ist 5h 5min.) bei Wasserhärte von 20°F bei Verwendung des DiBo empfohlene Enthärter Skala produkt (3.8550.650). • Enthärterpumpe Bereich: 85 ml -> 600 ml/Stunden.
Seite 161 24 F Ö R D E R P U M P E ( O P T I O N ) Mit der Förderpumpe wird Wasser vom externen tank zum DiBo- Wassertank gepumpt. Der Wassertank ist mit einem Schwimmer ausgerüstet, der als Überlaufschutz für den JMB- M- Wassertank dient.
Seite 162 Verpolungsschutz sicher, dass Batterie und ladegerät nicht beschädigt werden. Geschätzte Zeit für das Aufladen (einer leeren Batterie): +- 20h. Das ladegerät wurde ausschließlich zum laden von Batterien gemäß der technischen Spezifikation gebaut. Siehe auch die beigefügte Anleitung des professionellen Batterieladegerätes. DiBO 22...
Seite 163: Bedienung
5 S I C H E R U N G E N Die elektrischen Komponenten des JMB sind mit mehreren Sicherungen versehen. Die Sicherungen befinden sich im Schaltschrank am heizkessel. Die Sicherung für die Glühkerzen befindet sich im Schaltschrank und ist durch Öffnen des Deckels zugänglich. DiBO 23...
Seite 164 Schlössern einfach öffnen und schließen. Während des Sprühens sollte die Schutzkappe geschlossen sein (wenn der Motor läuft). Vorsicht: Stellen Sie vor dem Fahren mit dem JMB-M auf öffentlichen Wegen sicher, dass die Schutzkappe ordnungsgemäß im Schließmechanismus schließt. ...
Seite 165: Display / Fehler
Einstellungen des Steuerhebels Dieser Bildschirm umfasst mehrere Betriebsmenüs, die Sie (abhängig von den gewählten optionen) aufrufen können, indem Sie den Steuerhebel bedienen. Allgemeiner hinweis: Wird der Steuerhebel nicht bedient, dann erscheint auf dem Steuergerät nach 20 Sekunden wieder die hauptansicht. DiBO 25...
Seite 166: Kontrollbildschirm 1 (Gebrauchsanweisung)
Steuerhebel schnell nach oben / unten. Mindestwert: 0 °C – höchstwert: abhängig von den Werkseinstellungen. nach links bewegen: zurück zur hauptansicht (gilt für jedes Bild). nach rechts bewegen: zum nächsten Betriebsmenü (gilt für jedes Bild). oben rechts wird die aktuelle temperatur visualisiert und oben links die Brenneranzeige. DiBO 26...
Seite 167: Kontrollbildschirm 3 (Drehzahleinstellung - Optional)
Maschine abgeschaltet -> Abkühlung prozess. ‘ Wichtiger Hinweis: Dieser Bildschirm erscheint immer, wenn der Schlüsselschalter von „0“ auf „1“ gedreht wird, sobald bestimmte Servicearbeiten erforderlich sind. Bewegen Sie den Steuerhebel nach links, um die jeweilige Meldung zu bestätigen DiBO 27...
Seite 168: Anhänger
Vorsicht bei Option 2: nicht bei abnehmbaren Kupplungen anwenden! Wenn die Kupplung nicht ordnungsgemäß eingerastet ist, besteht die Gefahr des Abreißens von Kupplung und Anhänger. Vorsicht bei Option 4: nur zulässig mit Karabinerhaken nach DIn 5299 – min. 70 (Feuerwehrkarabiner). • handbremshebel lösen. • Unterlegkeile entfernen. DiBO 28...
Seite 169: Zugöse Ankuppeln
Handbremse bedienen (siehe Abbildung): • Anziehen: Ziehen Sie den handbremshebel über den spürbaren totpunktbereich an. • lösen: Drücken Sie den Verriegelungsknopf und halten Sie ihn gedrückt. Stellen Sie den handbremshebel über den totpunktbereich in Ausgangsstellung zurück. Vorsicht: Bremse immer ganz anziehen! DiBO 29...
Seite 170: Elektrische Anlage
Spülen Sie mit kaltem Wasser während 10 Minuten (Abkühlen). • Schalten Sie die Maschine vollständig ab. Drehen Sie dazu den Schlüsselschalter auf „0“. • Führen Sie eine Druckentlastung des Schlauchs durch, indem Sie den hebel der pistole kurz ziehen. DiBO 30...
Seite 171: Hochtemperaturpumpen
Wirkungsvolle hochdruckreinigung wird erreicht durch Beachtung einiger weniger Richtlinien, kombiniert mit Ihren eigenen Erfahrungen. Jede Reinigungsaufgabe ist anders und spezifisch, deshalb kontaktieren Sie DIBo für die besten lösung von Ihre Reinigungsaufgabe. • Reinigung mit Reinigungsmittel (falls zutreffend): die zu reinigen oberfläche sollte gespritzt werden, so das produkt kann während einiger Zeit einwirken...
Seite 172: Ausserbetriebnahme
TRANSPORT Verschließen Sie die Schutzkappe sorgfältig. Kontrollieren Sie Reifendruck (ca. 4 bar) und profilstärke. Kuppeln Sie den JMB-M an und stellen Sie sicher, dass die Deichsel fest an der Kupplung sitzt. Um dies zu überprüfen, ziehen Sie die Deichsel kräftig nach oben. Stützrad nach oben drehen und fixieren.
Seite 173: Lagerung Bei Gefriertemperaturen
Tipp: Das aufgefangene Frostschutzmittelwasser kann mehrmals verwendet werden. Bei Wiederinbetriebnahme der Reinigungsmaschine: • Füllen Sie den tank mit Wasser, und starten Sie die Reinigungsmaschine. • Fangen Sie das Frostschutzmittel-Wasser auf, bis Wasser aus der pistole kommt (siehe unten). DiBO 33...
Seite 174: Wartung
Maschine haben, die dann zweitens regelmäßig gründlich instandgehalten wird. Da die Erfahrung und das Know-how von DiBo eine technisch ordnungsgemäß arbeitende Maschine garantiert und wichtige Wartungsarbeiten nach Vereinbarung oder auf Grund eines Instandhaltungsvertrags von erfahrenen technikern ausgeführt werden, können wir mit Sicherheit sagen, dass die obigen 2 punkte eingehalten...
Seite 175: Periodische Wartung
Ölstandglases oder mit dem Ölmeßstab. Der Ölstand muss mit der Marke auf dem Ölstab übereinstimmen. Wenn das nicht der Fall ist, bitte das Öl bis zur Markierung auffüllen. Wenn das Öl milchig ist, sofort einen DiBo techniker konsultieren. Um das Öl zu ersetzen, gehen Sie wie folgt vor: •...
Seite 176: Ölkontrolle & Ölwechsel Im Reduktionsgetriebekasten
Ölstand. Das Öl muss genau am Strich des Öl schauglases stehen. Falls es darunter steht, füllen Sie Öl bis zu dieser höhe nach. Falls das Öl milchig getrübt ist, wenden Sie sich umgehend an einen DiBo- techniker. So führen Sie einen Ölwechsel durch: •...
Seite 177: Luftfilter
Kontrollieren Sie den Wärmetauscher regelmäßig auf Kalkablagerungen. Wenn Sie Kalkablagerungen feststellen, reinigen Sie die Rohre des Wärmetauschers mit Entkalkungsmittel. Anschließend sollte der Wärmetauscher mit (warmem) Wasser gespült werden! Wenden Sie sich vor dem Reinigen des Wärmetauschers bei Bedarf an unsere Servicetechniker. DiBO 37...
Seite 178: Wartung Dibo Techniker
Wartung DiBO Techniker Für alle Wartungsarbeiten, die über die genannten hinausgehen, wenden Sie sich an Ihren DiBo- händler, um einen entsprechenden Wartungsvertrag abzuschließen. Alle Angaben zur Wartung gelten für den normalbetrieb. Falls außergewöhnliche Betriebsumstände vorliegen, können Sie uns dies mitteilen, damit wir Sie entsprechend unterstützen können.
Seite 179: Elektrischer Teile
Vermeiden Sie Funkenschlag (nicht rauchen!) und stellen Sie sicher, dass das Ladegerät auf korrekte Weise elektrisch mit der Batterie verbunden ist! Entlüften der Enthärterpumpe (Option) Die Enthärterschlauchpumpe muss nicht entlüftet werden. Reinigen Sie regelmäßig die Entlüftungskappe, entfernen Sie produktreste! DiBO 39...
Seite 180: Störungstabelle
Anhand der folgenden tabelle können Sie die mögliche Ursache einer Störung herausfinden. Falls sich die Störung hiermit nicht beheben lässt, wenden Sie sich an einen DiBo- techniker oder einen anerkannten DiBo- Vertreter. Aufgepasst! Störungen nur reparieren, wenn der Reiniger ausgeschaltet ist! STÖRUNG...
Seite 181: Technische Informationen
• Gebrauch eines zusätzlichen Wasserfilters wird empfohlen. ZUBEHÖR 1 x Gebrauchsanleitung 1 x Filterschlüssel 1 x hitzebeständige handschuhe (Set - falls zutreffend) 1 x Starterschlüssel (set) 2 x Schutzkappe Schlüssel (set) 1 x Sprühwerkzeug 2 x Radkeile 1 x Abgasschlauch Ölmotor DiBO 41...
Seite 182: Anhänger Technische Daten
Vorsicht: Jeder EU- Mitgliedsstaat hat eigene Vorschriften zur Anmeldung. Auf dem typenschild des Anhängers (vorn) finden sich folgende Angaben: 1 herstellername 2 typgenehmigung-nummer 3 fahrzeug-Identifizierungsnummer 4 technisch zulässigen Gesamtmasse in beladenem Zustand 5 technisch zulässige maximale Stützlast an der Kugelpunkt 6 technisch maximale Achslast DiBO 42...
Seite 183: Nachbehandlung
3. Die korrekte Entsorgung Ihres alten Apparates trägt dazu bei, negative Folgen für die Umwelt und die menschliche Gesundheit zu vermeiden. 4. Wollen Sie mehr Information bzgl. der Entsorgung Ihres Apparates? Kontaktieren Sie Ihre Gemeinde, die Müllabfuhr oder das Geschäft, wo Sie das produkt gekauft haben. DiBO 43...
Seite 184: Technische Daten
D I B o V E R t R E t U n G DiBo vertretung Belgien DiBo n.v. DiBo België n.v. hoge mauw 250 Sint-Jansveld 7 2370 Arendonk 2160 Wommelgem t. +32 (0)14 67 22 51 t. +32 (0)3 354 18 18 F.
Seite 185 E C h n I S C h E DAt E n 1.130.365 1.130.465 1.130.665 1.130.875 1.130.840 TYPE JMB-M 200/18 t JMB-M 200/30 t JMB-M 350/18 t JMB-M 500/18 t JMB-M 500/15 t 3500 x 1750 x 1600 3500 x 1750 x 1600...
Seite 186 t E C h n I S C h E DAt E n 1.130.350 1.130.450 1.130.650 1.130.860 1.130.825 TYPE JMB-M 200/18 t JMB-M 200/30 t JMB-M 350/18 t JMB-M 500/18 t JMB-M 500/15 t 2150 x 1170 x 1070 2150 x 11700 x 1070...
Seite 187 E C h n I S C h E DAt E n t E C h n I S C h E DAt E n 1.131.988 1.131.993 1.131.989 1.131.99x 1.131.974 JMB-M 200/18 t JMB-M 200/30 t JMB-M 350/18 t JMB-M 500/18 t JMB-M 500/15 t TYPE + SAK...
Seite 188: Legende
Wassertempera- Durchfluß tur aus (Richtung) Aufnahmeleis- Recycling tung / Motor leistung des Umweltfreund- Brennerkessels lich entsorgen Anhänger Düse netzanschluß Rotierende Kopf Inhalt Brennstof- Batterie ftank Inhalt Wasseren- Antrieb thärtungstank Ventil Elektromotor Inhalt Rekupera- hydraulikmotor tion tank Wassertankinhalt Brennstoffmotor DiBO 48...
Seite 189: Farbtabelle Düsen
FA R B tA B E l l E D Ü S E n Farbtabelle Düsen DÜSEN DÜSE DEFINITION GRÖẞE FARBE Rosa Weiß Braun Gelb Dunkelblau Violett hellgrün Schwarz orange hellblau Dunkelgrau hellgrau Beige opalgrün Dunkelgrün * Die korrekten Farben finden Sie im pDF (in gedruckten Version nicht sichtbar). DiBO 49...
