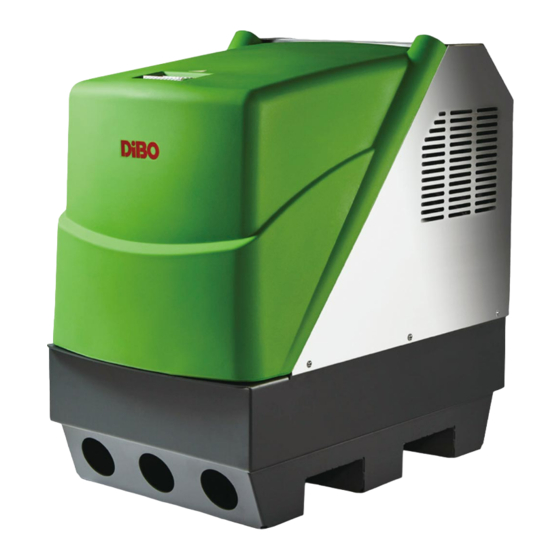

Dibo JMB-EW Originalbetriebsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
1
NL - NEDERLANDS
Lees deze oorspronkelijke gebruiksaanwijzing aandachtig door
alvorens de hogedrukreiniger in gebruik te nemen. Neem alle
veiligheidsvoorschriften in acht!
2
FR - FRANÇAIS
Lisez ce mode d'emploi original attentivement avant d'utiliser le nettoyeur
à haute pression. Prenez toutes précautions de sécurité nécessaire!
3
EN - ENGLISH
Read this original instructions manual attentively before operating the
high pressure cleaner. Take all safety instructions in mind!
4
DE - DEUTSCH
Vor Inbetriebnahme des Hochdruckreinigers ist diese
Orginalbetriebsanleitung sorgfältig zu lesen. Befolgen Sie sämtliche
Sicherheitshinweise!
www.dibo.com
JMB-EW
1.780.102
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Dibo JMB-EW
Inhaltszusammenfassung für Dibo JMB-EW
- Seite 1 JMB-EW 1.780.102 NL - NEDERLANDS Lees deze oorspronkelijke gebruiksaanwijzing aandachtig door alvorens de hogedrukreiniger in gebruik te nemen. Neem alle veiligheidsvoorschriften in acht! FR - FRANÇAIS Lisez ce mode d’emploi original attentivement avant d’utiliser le nettoyeur à haute pression. Prenez toutes précautions de sécurité nécessaire!
- Seite 113 Veröffentlichung nicht enthalten sind, wenden Sie sich bitte an Ihren lieferanten. Diese Veröffentlichung wurde mit größtmöglicher Sorgfalt erstellt. DIBo n.V.® übernimmt keine haftung für eventuelle Fehler in dieser Veröffentlichung oder für mögliche Folgeschäden. Datum der Veröffentlichung: 09/01/20 Überarbeitung des handbuchs: REV A.
- Seite 115 WARN- UND HINWEISSYMBOLE Kontrolle Ölstandes/Erneuerung pumpenöls Regelung/Erneuern Öls-Schmierölstandes SICHERHEIT–ALLGEMEINE WARNUNGEN Wartung Dieselmotor Reinigung der Wasserfilter VOR INBETRIEBNAHME Wartung durch DiBo techniker Wasser zu- und abfluss Beschreibung der täglichen Kontrolle Wasseranschluss herstellen Gehäuse Wasserabfluss Ventile + Manometer Maßnahme gegen legionella- Bakterien...
-
Seite 116: Garantie
Bedingungen erfüllt sind. Garantiebedingungen bei 5 jahren Garantie: • Die Maschine muss regelmäßig nach dem Wartungsplan (mindestens einmal im Jahr) für einen Service bei DiBo oder einer anerkannten Service- / Wartungsstation angeboten werden. • Diese Garantiezeit kann nur gewährleistet werden, seit der Genehmigung eines Wartungszertifikat. - Seite 117 Sicherheitsmaßregeln vorgeschrieben sein. Dies betrifft hauptsächlich die Arbeitsbedingungen. Diese Dokumentation beschreibt nicht, wie diese erfüllt werden müssen. Allerdings werden die erforderlichen Informationen über die Maschine gegeben. Wenden Sie sich im Zweifelsfalle an die zuständigen Behörden oder Ihren Sicherheitsbeauftragten. DiBO 7...
-
Seite 118: Warn- Und Hinweissymbole
Diese Instruktionen beinhaltet Informationen oder Empfehlungen, die Ihnen die Arbeit vereinfachen und für eine sichere Anwendung sorgen. Hand / Arm Vibrationen: Diese Anweisung steht bei Informationen und Gefahren des hand/Arm- Vibrationen, die zu schweren Schäden und Verletzungen führen kann. Befolgen Sie die Anweisungen genauer. DiBO 8... -
Seite 119: Sicherheit-Allgemeine Warnungen
S I C h E R h E I t–A l lG E M E I n E WA R n U n G E n Sicherheit–Allgemeine Warnungen Allgemein: Der DiBo hochdruckreiniger ist ein Reinigungsgerät, das einem Wasserstrahl unter hohem Druck arbeitet. Der Reiniger darf nur von geschulten und qualifizierten personen gebraucht werden, die in dessen Bedienung ausgebildet und damit erwiesenermaßen vertraut sind. -
Seite 120: Abwasserentsorgung
Die regelmäßige Verwendung von Enthärter verlängert die lebensdauer der Maschine und erhöht gleichzeitig den Wirkungsgrad. Verwenden Sie den DiBo- Enthärter (1.837.001/3.8550.650). Weitere Informationen erhalten Sie direkt von DiBo. Gute Enthärter haben folgende Merkmale: • Biologisch abbaubar • ph- Wert von 6-9 •... -
Seite 121: Persönliche Sicherheitsregeln
Zugunterbrecher, um möglichen Gegendruck zu vermeiden, wodurch der heizkessel zu stark erhitzen könnte. Weitere technische Informationen zum Einbau von Maschinen erhalten Sie von Ihrem DiBo- händler. Achten Sie darauf, dass bei temperaturen unter dem Gefrierpunkt keine kalte luft eindringen kann, die zu Beschädigungen führen könnte. - Seite 122 Sie geeignete Ausrüstung für Spritzarbeiten! Verdeckplane (Optional): Verwenden Sie die Verdeckplane (Zeltplane) nur beim transport des Anhängers und nIEMAlS während des Betriebs. Beim Sprühen: Entfernen und lockern Sie die Abdeckplane, um eine ausreichende Belüftung und den Zugang zum Steuergerät zu gewährleisten! DiBO 12...
-
Seite 123: Lebensdauer Der Reinigungsmaschine
Befolgen Sie immer die in diesem handbuch beschriebenen Wartungs- und / oder Inspektionsarbeiten. Die regelmäßigen Überprüfungen und der Austausch von teilen sind ebenfalls wie beschrieben durchzuführen. Wir weisen darauf hin, dass neue Menschen über die möglichen Gefahren sowie die Vermeidung der verschiedenen Gefahren unterrichtet werden. DiBO 13... -
Seite 124: Vor Inbetriebnahme
Wenn die Maschine einige Zeit nicht in Betrieb war, muss das Wasser in der Maschine über einem Gully abgelassen werden. In stillstehendem Wasser zwischen 20-55°C können sich legionelllen entwickeln (Bakterien, die die legionärskrankheit hervorrufen). • Reinigen Sie deshalb jährlich leitungen und Behälter. • Spülen Sie regelmäßig. • Entfernen Sie möglichen Schlamm. DiBO 14... -
Seite 125: Brennstofftank
Bei Temperaturen unter 8°C beginnt der Brennstoff zu gerinnen (Paraffin-Trennung). Dadurch können beim Starten des Dieselmotors und/oder Brenners Schwierigkeiten entstehen. DiBO empfiehlt, während der kalten Periode (Wintermonate) dem Brennstoff ein Durchflußmittel zufügen. Als Alternative kann an der Tankstelle „Winterdiesel“ getankt werden. -
Seite 126: Komponenten
4 veiligheidsthermostat 5 dieselmotor 6 enthärterpumpe 7 alternator 8 temperatursteuerung 9 drucktransmitter 10 druckregelventil 11 strömungsschalter 12 brenner 13 einstellventil 1 bedienpanel 2 hochtemperatur -hebel 3 hochdruckausgang 4 enthärterprodukt 5 tankdeckel - Dieseltank 6 wasserversorgung 7 wasserzufuhr Extern DiBO 16... -
Seite 127: Übersicht Funktionskomponenten Maschine
1 M OTO R Der Motortyp hängt vom typ des Reinigers ab (siehe “Technische Daten” auf Seite 36 ). Für Wartung und Service der Motor teilt DiBo Sie zu mit, den Führer anzuzeigen, der mit der Motor angebracht wird. Aller Service und Wartung Instruktionen werden im Anleitung der Motor beschrieben. -
Seite 128: Kalkablagerungen Während Der Arbeit Bei Höheren Temperaturen
Verlust der Energieeffizienz, höhere Energieverbrauch und reduzierten Kapazität der Wasserversorgung führen (einschließlich Kalkablagerungen auf der Brennerspule und andere Wasseranschlussteile). Wir, DIBo nV, daher empfehlen, zu entkalken adäquate und präventive (wenn möglich) die Maschinen mit einem Brenner zusätzlich nach Gebrauch mit heißem Wasser spülen Sie mit kaltem Wasser um eine optimale leistung des Systems zu... - Seite 129 • Grundeinstellung der Kalkschutz-pumpe: Drehen Sie die Stellschraube in die zweite position (siehe Markierung auf dem Bild links -> 1 liter ist 5h 5min.) bei Wasserhärte von 20°F bei Verwendung des DiBo empfohlene Enthärter Skala produkt (3.8550.650). • Enthärter- pumpe Bereich: 85 ml -> 600 ml/Stunden.
-
Seite 130: Bedienung
Belastung des Brenners, was den Emissionen und der lebensdauer des Brenners zugute kommt (weniger Schaltungen). Auch die Warmwasserbereitung beim Kaltstart lauft schneller. 1 hochdruckfunktion 2 niederdruckfunktion / hochtemperaturfunktion Bedienung 1 luftfilter 2 kraftstofffilter Motor 3 Ölfüllstab 4 kraftstoffventil 5 interner Ölfilter 6 gas hebel 7 Ölablassschraube DiBO 20... -
Seite 131: Bedienung Dieselmotor
Darstellung” auf Seite 16 . 5 T E M P E R AT U R KO N TA K T: Die Öltemperatur des Motors wird abgelesen, auf dem Display erscheint eine Alarmmeldung. Wenn diese temperatur zu hoch wird, wird der Motor abgeschaltet. DiBO 21... -
Seite 132: Steuerkomponenten Maschine
Die lanze muss über die Kupplung mit der Spritzpistole verbunden sein. Bei Verwendung haspel(n): die haspelschlauch(e) immer beim Spritzarbeiten ganz abrollen um einem optimalen Betrieb zu gewährleisten! ‘ Überprüfungen während beten regelmäßig oder der Lanzekupplung sitzt noch fest auf der Gewehr. DiBO 22... -
Seite 133: Inbetriebnahme
Schritte beim erneuten Einschalten der Maschine ausgeführt: • Der Kraftstoffmotor / Dieselmotor wird nach 3 Sekunden ausgeschaltet (temperatur immer noch hoch). • Der Ventilator beginnt zu arbeiten (bis die Maschinentemperatur unter 80°C fällt), Damit kann der Motor erneut gestartet werden. DiBO 23... -
Seite 134: Display / Fehler
1 KO N T R O L L B I L D S C H I R M 1 ( G E B R AU C H S A N W E I S U N G ) Auf diesem Bild können Sie sich die Gebrauchsanweisung anzeigen lassen. Zur Auswahl bewegen Sie den Steuerhebel nach links (nein) oder rechts (Ja). DiBO 24... - Seite 135 Zum Einstellen der Drehzahl bewegen Sie den Steuerhebel nach oben (Drehzahl erhöhen) bzw. unten (Drehzahl senken). Die Anpassung erfolgt in Schritten von 10 %. Mindestwert: 0 % – höchstwert: 100 %. oben rechts wird die aktuelle Druck visualisiert. DiBO 25...
-
Seite 136: Fehler
Geschieht das in der pumpe, werden dadurch insbesondere die turbinenschaufeln und transporträder durchlöchert, was den Betrieb natürlich ungünstig beeinflußt. Für alle diese Anwendungen bei hoher temperatur ist es ABSolUt notWEnDIG, die pumpe mit positivem Druck (min. 3 bar) sowie mit genügend Wasser zu betreiben. DiBO 26... -
Seite 137: Anwendungsbereich
Wirkungsvolle hochdruckreinigung wird erreicht durch Beachtung einiger weniger Richtlinien, kombiniert mit Ihren eigenen Erfahrungen. Jede Reinigungsaufgabe ist anders und spezifisch, deshalb kontaktieren Sie DIBo für die besten lösung von Ihre Reinigungsaufgabe. • Reinigung mit Reinigungsmittel (falls zutreffend): die zu reinigen oberfläche sollte gespritzt werden, so das produkt kann während einiger Zeit einwirken... -
Seite 138: Transport
Wasser muss aufgefangen werden. Dies gilt auch bei Wiederinbetriebnahme der Reinigungsmaschine. Das in der Maschine befindliche Frostschutzmittel- Wasser strömt dann durch die Maschine. Beachten Sie immer die für das Frostschutzmittel geltenden Sicherheitsvorschriften. ‘ Tipp: Wenn Sie das Frostschutzwasser auffangen, können Sie es später wieder verwenden. DiBO 28... -
Seite 139: Instandhaltung
Ölstandglases oder mit dem Ölmeßstab. Der Ölstand muss mit der Marke auf dem Ölstab übereinstimmen. Wenn das nicht der Fall ist, bitte das Öl bis zur Markierung auffüllen. Wenn das Öl milchig ist, sofort einen DiBo techniker konsultieren. Bei einem Ölwechsel, gehen Sie wie folgt vor : •... -
Seite 140: Regelung/Erneuern Öls-Schmierölstandes
Schmierölstandglas. Öl muß mit dem Zeichen des Schmierölstandglases recht stehen, wenn der dieser Fall nicht ist, Öl aufschichtet bis das Zeichen. Wenn Öl vorwärts zu dort milchigem schaut, beraten Sie direkt die DiBo techniker. Öl erneuern, wie folgt Arbeit geht: - Zudrehen den Ablaßstopfen unter dem Verkleinerung Getriebe. -
Seite 141: Beschreibung Der Täglichen Kontrolle
Manometer 0 bar anzeigen. Im Falle einer maximal arbeitenden Maschine, d.h. wenn der Motor unter Vollast in Betrieb ist, darf das Manometer nicht mehr als den durch DiBo für Ihre Maschine vorgegebenen maximalen Arbeitsdruck anzeigen. Wenn der pistolenabzug losgelassen wurde und der Betrieb stoppt, kann noch ein kleiner Restdruck in den leitungen sein. -
Seite 142: Batterie
Achtung: Ausreichend belüften beim Nachladen von Batterie, Funkenbildung (Nicht rauchen) vermeiden, sorgen Sie für eine gute elektrische Verbindung des Ladegerätes und der Batterie! Entlüften der Enthärterpumpe Die Weichmacher Schlauchpumpe muss nicht entlüftet werden Reinigen Sie regelmäßig die Entlüftungskappe, entfernen Sie produktreste! DiBO 32... -
Seite 143: Störungstabelle
Bei einer eventuellen Störung kann man die unten angeführte tabelle zu Rate ziehen. Falls Sie anhand dieser keine lösung finden, raten wir Ihnen, einen DiBo- techniker und/oder einen anerkannten DiBo Repräsentanten zu kontaktieren. Aufgepasst! Störungen nur reparieren, wenn der Reiniger ausgeschaltet ist! STÖRUNG... -
Seite 144: Technische Informationen
• Gebrauch eines zusätzlichen Wasserfilters wird empfohlen. • Vibrationsstärke durch lanze mit normale Düse: Aktion- Wert von 2.5 m/s² überschreiten ist unwahrscheinlich, die Grenzwert von 5 m/s² werden nicht überschreiten auf einer täglichen Basis. ZUBEHÖR 1 x Gebrauchsanleitung DiBO 34... -
Seite 145: Nachbehandlung
3. Die korrekte Entsorgung Ihres alten Apparates trägt dazu bei, negative Folgen für die Umwelt und die menschliche Gesundheit zu vermeiden. 4. Wollen Sie mehr Information bzgl. der Entsorgung Ihres Apparates? Kontaktieren Sie Ihre Gemeinde, die Müllabfuhr oder das Geschäft, wo Sie das produkt gekauft haben. DiBO 35... -
Seite 146: Dibo Vertretung
D I B o V E R t R E t U n G DiBo vertretung Belgien DiBo n.v. DiBo België n.v. hoge mauw 250 Sint-Jansveld 7 2370 Arendonk 2160 Wommelgem t. +32 (0)14 67 22 51 t. +32 (0)3 354 18 18 F. - Seite 147 E C h n I S C h E DAt E n t E C h n I S C h E DAt E n 1.126.353 TYPE JMB-EW 200/15 1166x642x1120 mm 345 kg poids sec 322 kg...
-
Seite 148: Legende
Wassertempera- Durchfluß tur aus (Richtung) Aufnahmeleis- Recycling tung / Motor leistung des Umweltfreund- Brennerkessels lich entsorgen Anhänger Düse netzanschluß Rotierende Kopf Inhalt Brennstof- Batterie ftank Inhalt Wasseren- Antrieb thärtungstank Ventil Elektromotor Inhalt Rekupera- hydraulikmotor tion tank Wassertankinhalt Brennstoffmotor DiBO 38... -
Seite 149: Farbtabelle Düsen
FA R B tA B E l l E D Ü S E n Farbtabelle Düsen DÜSEN DÜSE DEFINITION GRÖẞE FARBE Rosa Weiß Braun Gelb Dunkelblau Violett hellgrün Schwarz orange hellblau Dunkelgrau hellgrau Beige opalgrün Dunkelgrün * Die korrekten Farben finden Sie im pDF (in gedruckten Version nicht sichtbar). DiBO 39...
