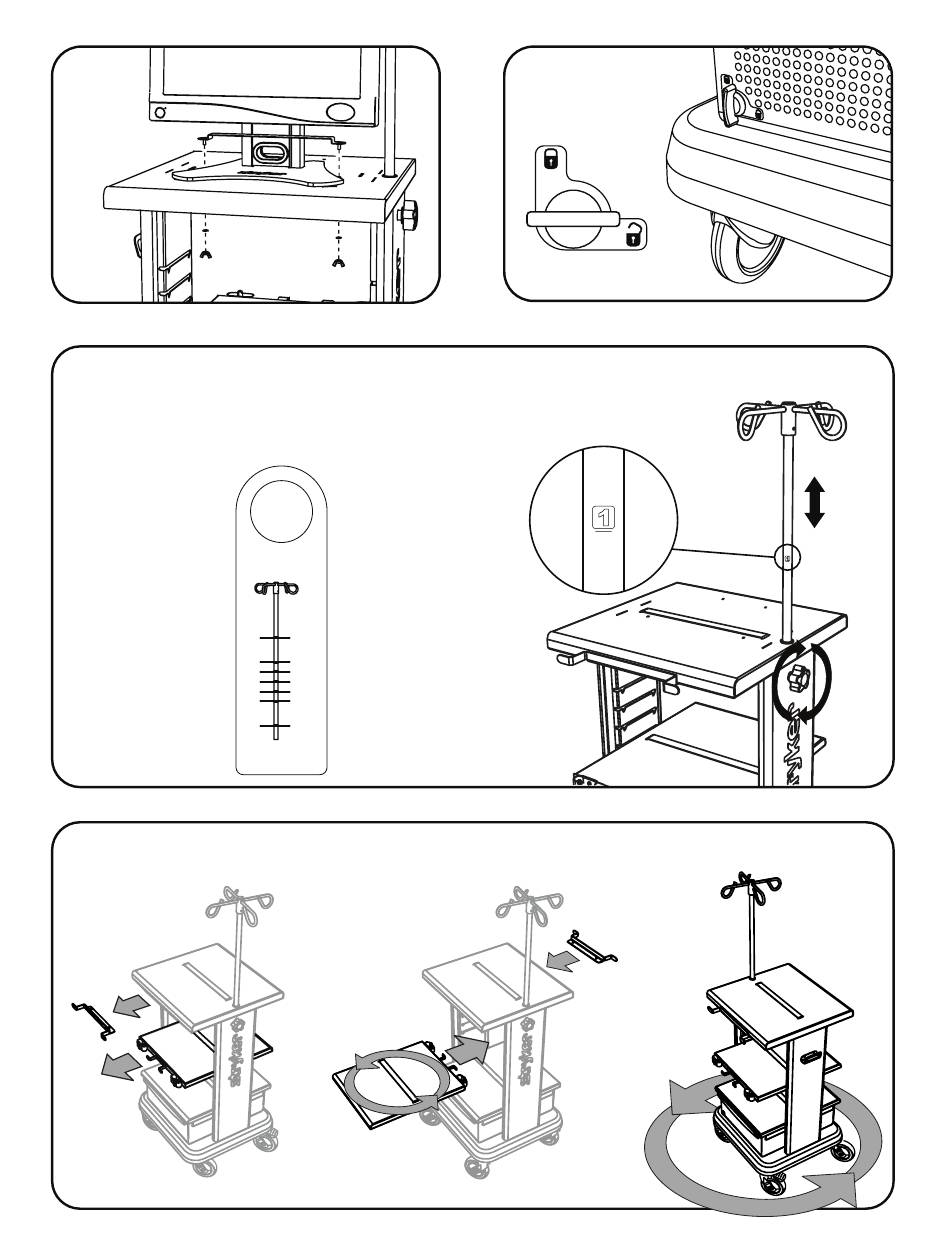

Installation du support de moniteur
Possibilité de réglage de la potence
Les chiffres sur la potence correspondent aux indicateurs de hauteur d'étagère sur le côté
du meuble. Chaque position indique une distance d'1 mètre de l'étagère au sommet de la
potence. Utiliser le bouton sur le côté du chariot pour verrouiller la potence.
Pour des applications d'alimentation par gravité, consulter l'étiquette
de hauteur de la potence située sur le haut du chariot.
Hauteur de la potence
Étiquette de réglage
Configuration de la pompe d'arthroscopie
Les unités Micro Cart sont fournies prêtes
à être installées sur la console CrossFlow
de Stryker.
1000-400-939 E
Régler la hauteur de la
potence pour l'adapter
à l'emplacement de
l'étagère de la pompe
Shelf Pole Height
Position from floor
1
4'-7"
5'-2"
2
5'-4"
3
5'-6"
4
5
5'-8"
6
5'-10"
7 6'-5"
Limite de charge de la
potence 6 000 ml
de solution saline
Suivre les instructions ci-dessous afin de configurer le Micro Cart
pour accueillir la pompe d'arthroscopie Flocontrol et la pompe de
potence d'arthroscopie Flosteady de Stryker.
www.stryker.com
Fonctionnalité de verrouillage du tiroir
Position
Verrouillage
Position
Déverrouillage
ARRIÈRE
AVANT
FR-4
