DC-Kit PP12, DSP-T12, DSP-T24
DC Extension Kit
EN
Installation and Operating Manual. . . . . . . 10
DC-Erweiterungskit
DE
Montage- und Bedienungsanleitung . . . . .27
Kit d'extension CC
FR
Instructions de montage
et de service . . . . . . . . . . . . . . . . . . . . . . . . .44
Set de ampliación para CC
ES
Instrucciones de montaje y de uso . . . . . . . 61
Kit de expansão DC
PT
Instruções de montagem e manual de
instruções . . . . . . . . . . . . . . . . . . . . . . . . . . .78
Kit di ampliamento per CC
IT
Istruzioni di montaggio e d'uso . . . . . . . . .95
DC-uitbreidingskit
NL
Montagehandleiding en
gebruiksaanwijzing . . . . . . . . . . . . . . . . . . 112
DC-udvidelsessæt
DA
Monterings- og betjeningsvejledning . . . 129
ACCESSORIES
DC-utbyggnadssats
SV
Monterings- och bruksanvisning . . . . . . . 146
DC-utvidelsessett
NO
Monterings- og bruksanvisning . . . . . . . . 163
DC-laajennussetti
FI
Asennus- ja käyttöohje . . . . . . . . . . . . . . . 180
Комплект расширения для
RU
постоянного тока
Инструкция по монтажу и эксплуатации 195
Zestaw uzupełniający DC
PL
Instrukcja montażu i obsługi. . . . . . . . . . . 212
Rozširujúca súprava DC
SK
Návod na montáž a uvedenie
do prevádzky. . . . . . . . . . . . . . . . . . . . . . . 229
Rozšiřující sada DC
CS
Návod k montáži a obsluze . . . . . . . . . . . 246
Egyenáramú bővítőkészlet
HU
Szerelési és használati útmutató . . . . . . . 263
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dometic DC-Kit PP12
Inhaltszusammenfassung für Dometic DC-Kit PP12
- Seite 1 постоянного тока Инструкция по монтажу и эксплуатации 195 Zestaw uzupełniający DC Instrukcja montażu i obsługi... 212 DC-Kit PP12, DSP-T12, DSP-T24 Rozširujúca súprava DC Návod na montáž a uvedenie DC Extension Kit do prevádzky.
-
Seite 2: Inhaltsverzeichnis
DC-Kit PP12 ........ -
Seite 3: Erklärung Der Symbole
Erklärung der Symbole DC-Kit PP12, DSP-T12/24 Fehlerbeseitigung......... . . 42 Gewährleistung . -
Seite 4: Allgemeine Sicherheit
DC-Kit PP12, DSP-T12/24 Allgemeine Sicherheitshinweise Allgemeine Sicherheit WARNUNG! • Beachten Sie auch die Sicherheitshinweise in den Montage- und Bedienungsanleitung zu den mitgelieferten Komponenten und zu Ihrer Dometic Klimaanlage. • Benutzen Sie das Gerät nur zu seinem bestimmungsgemäßen Gebrauch. • Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der... -
Seite 5: Lieferumfang
Lieferumfang DC-Kit PP12, DSP-T12/24 • Betreiben Sie das System nur, wenn alle Gehäuse und Leitungen unbeschädigt sind. • Die Gleichstrom-Anschlusskabel sind für hohe Ströme ausgelegt. Modifizieren Sie die Kabel nicht. Falls nötig, lassen Sie das nur durch einen Fachbetrieb durchführen. -
Seite 6: Dc-Kit Dsp-T12

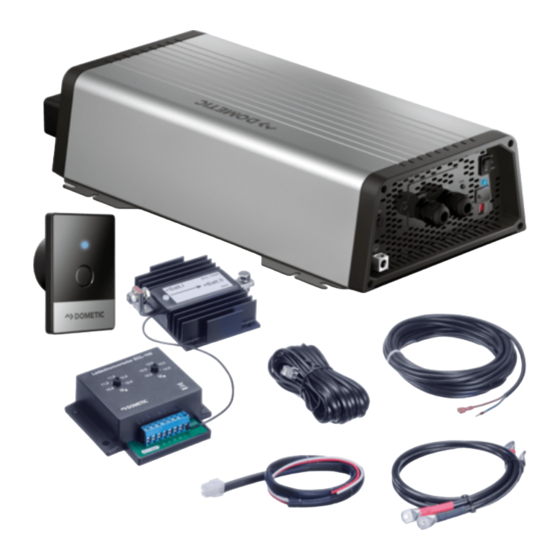

DC-Kit PP12, DSP-T12/24 Lieferumfang DC-Kit DSP-T12 Menge Bezeichnung Artikelnummer Ladestromverteiler ECL-102 9600000547 Wechselrichter DSP1812T mit Vorrangschaltung 9600002553 Fernbedienung für den Wechselrichter DSP-RCT 9600002564 (einschließlich Anschlusskabel) Anschlusskabel schwarze Zuleitung (35 mm², 1,5 m lang) 4441300120 rote Zuleitung (35 mm², 1,5 m lang) 4441300119 Adapterkabel für FreshJet/FreshLight/FreshWell... -
Seite 7: Zielgruppe Dieser Anleitung
Einbau von Fahrzeugzubehörteilen vertraut sind. Alle übrigen Kapitel wenden sich auch an die Benutzer des Gerätes. Bestimmungsgemäßer Gebrauch Das Erweiterungskit DC-Kit ist geeignet, um die folgenden Dometic Klimaanlagen für den Gleichstrom-Fahrbetrieb aufzurüsten: • DC-Kit PP12 (Art.-Nr. 9100300003), 12 Vg –... -
Seite 8: Technische Beschreibung
DC-Kit PP12, DSP-T12/24 Technische Beschreibung Technische Beschreibung Das Erweiterungskit besteht aus den folgenden Komponenten: • Der Ladestromverteiler mit Unterspannungsschutz regelt die Stromverteilung zwischen Starterbatterie, Versorgungsbatterie und Lichtmaschine sowie den Betrieb der Klimaanlage. Er verhindert eine Überlastung der Batterien und der Bordelektronik. -
Seite 9: Funktionsweise Des Dc-Kits
Technische Beschreibung DC-Kit PP12, DSP-T12/24 Funktionsweise des DC-Kits Das DC-Kit misst die Lichtmaschinenspannung UD+ und vergleicht diesen Wert mit der Einschaltspannung Ue. Der Spannungswert Ue ist bei ECL-76 und ECL-102 einstellbar (12,5 V – 14,0 V). Bei ECL-103 beträgt der Spannungswert Ue 26,6 V. -
Seite 10: Dc-Kit Pp12
DC-Kit PP12, DSP-T12/24 Technische Beschreibung DC-Kit PP12 • Klimaanlage: FreshJet1100 • Schaltplan: Abb. 1, Seite 3 • Ladestromverteiler: ECL-76 • Wechselrichter: PerfectPower PP1002 DC-Kit DSP-T12 • Klimaanlagen: – FreshJet1100/1700/2200/2700/3200 – FreshLight1600/2200 – FreshWell3000 • Schaltplan: Abb. 2, Seite 4 • Ladestromverteiler: ECL-102 •... -
Seite 11: Dc-Kit Montieren Und Anschließen
DC-Kit montieren und anschließen DC-Kit PP12, DSP-T12/24 DC-Kit montieren und anschließen WARNUNG! • Der Einbau des DC-Kits darf ausschließlich von Fachbetrieben durchgeführt werden. • Klemmen Sie wegen der Kurzschlussgefahr vor Arbeiten an der Fahrzeugelektrik immer den Minuspol der Fahrzeugbatterie ab. -
Seite 12: Komponenten Montieren
DC-Kit PP12, DSP-T12/24 DC-Kit montieren und anschließen Komponenten montieren ➤ Ladestromverteiler montieren. Den Ladestromverteiler und das zugehörige Relais so befestigen, dass sie fest montiert sowie trocken und gut belüftet sind, idealerweise in der direkten Nähe zum Wechselrichter. ➤ Wechselrichter montieren. -
Seite 13: Klimaanlage Fl1600, Fl2200 Anschließen
DC-Kit montieren und anschließen DC-Kit PP12, DSP-T12/24 DSP-T12/24 Schaltplan: • DC-Kit DSP-T12: Abb. 2, Seite 4 • DC-Kit DSP-T24: Abb. 3, Seite 5 ➤ Adapterkabel mit dem Ein-/Ausschaltkabel verbinden. ➤ Verlängerungskabel mit dem Adapterkabel verbinden. ➤ Verlängerungskabel mit den Anschlüssen I2 und I5 des Ladestromverteilers ver- binden (Abb. -
Seite 14: Klimaanlage Fw3000 Anschließen
DC-Kit PP12, DSP-T12/24 DC-Kit montieren und anschließen Klimaanlage FW3000 anschließen ➤ Ein-/Ausschaltkabel für FW3000 mit dem Steckanschluss am Anschlussfeld ver- binden (Abb. 9, Seite 9). HINWEIS Führen Sie das Ein-/Ausschaltkabel vorsichtig am Lüfter vorbei. ➤ Adapterkabel mit dem Ein-/Ausschaltkabel verbinden ➤... -
Seite 15: Ladestromverteiler Justieren (Nur Dc-Kit12Pp/Dc-Kit Dsp-T24)
DC-Kit montieren und anschließen DC-Kit PP12, DSP-T12/24 ➤ Wechselstrom-Anschluss der Klimaanlage mit dem Stecker des Wechselrichters verbinden ( Wechselrichter). ➤ Pluskabel der Batterieleitungen an die Batterien anschließen. ➤ Installation auf korrekte Funktion prüfen: – Ein- und Ausschaltwerte des Ladespannungsreglers prüfen –... -
Seite 16: Dc-Kit Benutzen
DC-Kit PP12, DSP-T12/24 DC-Kit benutzen DC-Kit benutzen In diesem Kapitel finden Sie Hinweise zur Bedienung des Gesamtsystems. Diese Bedienungsanleitung ersetzt nicht die Informationen in den Montage- und Bedienungsanleitungen der einzelnen Komponenten. HINWEIS Nur DC-Kit12PP: Bei der Fahrklimatisierung sind die Betriebsgeräu- sche der Klimaanlage etwas lauter als bei der Standklimatisierung. -
Seite 17: Dc-Kit Pflegen Und Warten
DC-Kit pflegen und warten DC-Kit PP12, DSP-T12/24 DC-Kit pflegen und warten ACHTUNG! Keine scharfen oder harten Gegenstände oder Reinigungsmittel zur Reinigung verwenden, da dies zu einer Beschädigung des Produktes führen kann. HINWEIS Beachten Sie die Pflege- und Reinigungsanweisungen in den Bedienungsanleitungen der einzelnen Komponenten. -
Seite 18: Entsorgung
DC-Kit PP12, DSP-T12/24 Entsorgung Entsorgung ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll. Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften. Technische Daten...
