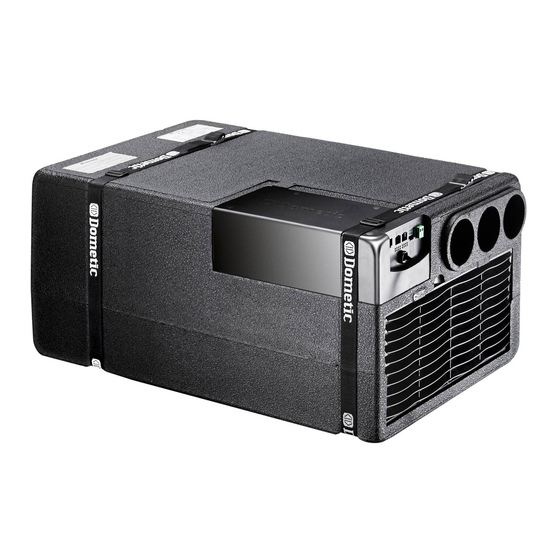

Dometic FRESHWELL FW3000 Montageanleitung
Staukastenklimaanlage
Vorschau ausblenden
Andere Handbücher für FRESHWELL FW3000:
- Bedienungsanleitung (428 Seiten) ,
- Montageanleitung (192 Seiten) ,
- Installationsanleitung (292 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
YOUR LOCAL DEALER
YOUR LOCAL SUPPORT
dometic.com/dealer
dometic.com/contact
A complete list of Dometic companies, which comprise the Dometic Group, can be found in the public filings of:
DOMETIC GROUP AB Hemvärnsgatan 15 SE-17154 Solna Sweden
1
2
A
3
4
A
B
YOUR LOCAL SALES OFFICE
dometic.com/sales-offices
FreshWell3000
1
2
3
4
5
6
7
9
8
B
A
B
C
Ø 32 mm
5
A
B
6
A
B
C
D
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Dometic FRESHWELL FW3000
Inhaltszusammenfassung für Dometic FRESHWELL FW3000
- Seite 1 YOUR LOCAL DEALER YOUR LOCAL SUPPORT YOUR LOCAL SALES OFFICE dometic.com/dealer dometic.com/contact dometic.com/sales-offices A complete list of Dometic companies, which comprise the Dometic Group, can be found in the public filings of: DOMETIC GROUP AB Hemvärnsgatan 15 SE-17154 Solna Sweden...
- Seite 2 LIN1 LIN2 DC-Kit 12 V N2-N3 AC-L1 IN FAN OUT FAN N1-N4 COMP HEATER N5-N6 1 2 3 4 5 6 DC-Kit CN10 1, 4 Inverter 1, 3, 4, 5 GND 2, 5 Remote On 3, 6 Economy LIN 2 2 9 , 230 Vw LIN 1...
- Seite 3 AIR CONDITIONERS FRESHWELL Klimatanläggning för förvaringsutrymmen Monteringsanvisning ....121 Takboksklimaanlegg Monteringsanvisning ....135 Kaappi-ilmastointilaite Asennusohje .
-
Seite 18: Erklärung Der Symbole
Erklärung der Symbole FreshWell3000 Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis Erklärung der Symbole ......... .16 Sicherheits- und Einbauhinweise . -
Seite 19: Sicherheits- Und Einbauhinweise
FreshWell3000 Sicherheits- und Einbauhinweise Sicherheits- und Einbauhinweise Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vorge- schriebenen Sicherheitshinweise und Auflagen! Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden: • Beschädigungen am Produkt durch mechanische Einflüsse und falsche Anschlussspannung •... -
Seite 20: Umgang Mit Elektrischen Leitungen
Sicherheits- und Einbauhinweise FreshWell3000 • Die Installation, Wartung und Reparaturen der Staukastenklimaanlage dürfen nur von Fachkräften durchgeführt werden, die mit den Gefahren beim Umgang mit Kältemittel und Klimaanlagen sowie den einschlägigen Vorschriften vertraut sind. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an den Service-Stützpunkt in Ihrem Land (Adressen auf der Rückseite). -
Seite 21: Zielgruppe Dieser Anleitung
FreshWell3000 Zielgruppe dieser Anleitung VORSICHT! • Befestigen und verlegen Sie Leitungen so, dass keine Stolpergefahr entsteht und eine Beschädigung des Kabels ausgeschlossen ist. ACHTUNG! • Müssen Leitungen durch scharfkantige Wände geführt werden, so verwenden Sie Leerrohre bzw. Leitungsdurchführungen. • Verlegen Sie keine losen oder scharf abgeknickten Leitungen an elek- trisch leitenden Materialien (Metall). -
Seite 22: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch FreshWell3000 Bestimmungsgemäßer Gebrauch Die Staukastenklimaanlage Dometic FreshWell3000 (Art.-Nr. 9105306670) ist aus- schließlich geeignet für Wohnmobilen, Caravans und sonstige Fahrzeuge mit Wohnräumen. Sie ist nicht geeignet für Häuser oder Wohnungen. Die Staukastenklimaanlage ist nicht für die Installation in Baumaschinen, Land- maschinen oder ähnlichen Arbeitsgeräten geeignet. - Seite 23 FreshWell3000 Montage Folgende Tipps und Hinweise müssen bei der Montage der Staukastenklimaanlage beachtet werden: GEFAHR! Achtung – Lebensgefahr durch Stromschlag! Unterbrechen Sie bei Arbeiten an der Staukastenklimaanlage alle Spannungsversorgungen VORSICHT! Verletzungsgefahr! • Eine falsche Montage der Klimaanlage kann zu irreparablen Schäden am Gerät führen und die Sicherheit des Benutzers beeinträchtigen.
- Seite 24 Montage FreshWell3000 • Achten Sie aus Sicherheitsgründen beim Einbau der Staukastenklimaanlage (beim Bohren und Schrauben usw.) auf den Verlauf von vorhandenen, insbesondere nicht sichtbaren Kabelsträngen, Leitungen und anderen Komponenten, die sich im Montagebereich befinden. • Installieren Sie die Staukastenklimaanlage für eine optimale Klimatisierung des Fahrzeugs möglichst in einer zentralen Position in einem Fach oder einer ähnlichen Vorrichtung.
- Seite 25 FreshWell3000 Montage Nr. in Abb. c Bezeichnung Ventil Widerstand • Lassen Sie die Staukastenklimaanlage nur von einer Fachkraft elektrisch anschließen. • Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung. • Verlegen Sie Leitungen nicht lose oder scharf abgeknickt an elektrisch leitenden Materialien (Metall).
-
Seite 26: Befestigungsbügel Und Gurte Befestigen
Montage FreshWell3000 Befestigungsbügel und Gurte befestigen Siehe Abb. 6 ➤ Befestigen Sie die vier Befestigungsbügel (A). ➤ Ziehen Sie die Gurte durch die Befestigungsbügel (B). ➤ Montieren Sie die Abflussrohre unter der Staukastenklimaanlage (C). ➤ Befestigen Sie die Staukastenklimaanlage mit den Gurten (D). Befestigungswinkel befestigen Siehe Abb. -
Seite 27: Luftführung
FreshWell3000 Montage ➤ Wählen Sie den Leitungsquerschnitt entsprechend der Leitungslänge: – Länge < 7,5 m: 1,5 mm² – Länge > 7,5 m: 2,5 mm² Siehe Abb. a ➤ Stecken Sie den 4-poligen Stecker des Empfängers in die IR-Buchse der Staukastenklimaanlage (1). ➤... -
Seite 28: Störungsbeseitigung
Störungsbeseitigung FreshWell3000 Störungsbeseitigung Störung Ursache Behebung ➤ Stellen Sie die Staukasten- Keine Kühlleistung Die Staukastenklimaanlage ist nicht auf Kühlen eingestellt. klimaanlage auf Kühlen. Die Umgebungstemperatur ist höher als Die Staukastenklimaanlage ist nur für 52 °C. eine Umgebungstemperatur bis 52 °C ausgelegt. ➤... - Seite 29 FreshWell3000 Störungsbeseitigung Störung Ursache Behebung ➤ Reinigen Sie den Luftfilter. Schlechte Der Luftfilter ist verstopft. Luftleistung ➤ Wenden Sie sich an eine Das Register des Wärmetauschers ist verschmutzt. autorisierte Fachwerkstatt. Das innere Gebläse ist defekt. ➤ Reinigen Sie die Ablauföffnungen Wassereintritt im Die Ablauföffnungen für Kondenswasser Fahrzeug...
-
Seite 30: Entsorgung
Abfallprodukte (Öl, Fett usw.) ordnungsgemäß entsorgt werden. • Halten Sie den Lärmpegel zur Reduzierung der Lärmbelästigung gering. Weitere Informationen zur korrekten Deinstallation unserer Produkte entnehmen Sie bitte den Recycling-Anleitungen auf dometic.com. ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll. - Seite 31 FreshWell3000 Entsorgung ➤ Achten Sie im Betrieb sowie bei Reparaturen und Wartungsarbeiten darauf, dass der Kühlkreislauf nicht beschädigt wird und das Kältemittel nicht entweichen kann. Es wirkt als Treibhausgas und sollte nicht in die Umwelt gelangen. Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.
-
Seite 32: Technische Daten
Technische Daten FreshWell3000 Technische Daten FreshWell3000 Kühlleistung gemäß ISO 5151: 2700 W Heizleistung: 3000 W (2500 W + 500 W zusätzliches Heizelement) Eingangsnennspannung: 220 – 240 Vw, 50/60 Hz Stromaufnahme: Kühlen (50/60 Hz): 5,1/6,2 A Heizen (50/60 Hz): 4,6/4,8 A Benötigte Sicherung: Betriebstemperaturbereich: 0 °C bis +52 °C...
