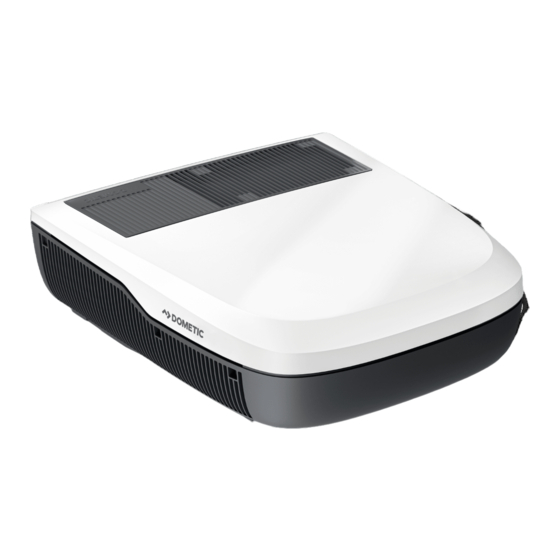

Inhaltszusammenfassung für Dometic FreshJet FJX
-
Seite 33: Wichtige Hinweise
Anweisungen und Warnhinweise kann zu einer Verletzung Ihrer selbst und anderer Personen, zu Schäden an Ihrem Produkt oder zu Schäden an anderem Eigentum in der Umgebung führen. Dieses Produkthandbuch, einschließlich der Anweisungen, Richtlinien und Warnhinweise, sowie die zugehörige Dokumentation können Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter documents.dometic.com. 2 Zugehörige Dokumente Die vollständige Montageanleitung finden Sie online unter... -
Seite 34: Erklärung Der Symbole
DE Dometic FJX Die vollständige Kurzbedienungsanleitung finden Sie online unter qr.dometic.com/beKlOX. 3 Erklärung der Symbole WARNUNG! Kennzeichnet eine Gefahrensituation, die zum Tod oder schwerer Verletzung führen könnte, wenn die je- weiligen Anweisungen nicht befolgt werden. VORSICHT! Kennzeichnet eine Gefahrensituation, die zu geringer oder mittelschwerer Verletzung führen könnte, wenn die jeweiligen Anweisungen nicht befolgt werden. -
Seite 35: Zielgruppe
Vorschriften vertraut sind. Durch unsachgemäße Reparaturen können erhebli- che Gefahren entstehen. Wenn Reparaturen notwendig sind, wenden Sie sich an den Kundendienst in Ih- rem Land (siehe dometic.com/dealer). WARNUNG! Brandgefahr Das Gerät darf nicht durchstochen oder verbrannt werden. -
Seite 36: Bestimmungsgemäßer Gebrauch
• Veränderungen am Produkt ohne ausdrückliche Genehmigung des Herstellers • Verwendung für andere als die in der Anleitung beschriebenen Zwecke Dometic behält sich das Recht vor, das Erscheinungsbild des Produkts und dessen technische Daten zu ändern. 7 Austausch des Kältemittels WARNUNG! Explosions- und Brandgefahr •... -
Seite 37: Dachklimaanlage Abmontieren
Dometic FJX DE • Füllen Sie das abgelassene Kältemittel erst in einen anderen Kühlkreislauf, wenn es gereinigt und geprüft wurde. • Wechseln Sie das Kältemittel nur so, wie es in dieser Anleitung beschrieben ist. HINWEIS • Achten Sie darauf, dass Schläuche oder Leitungen so kurz wie möglich sind, um die Menge des dar- in enthaltenen Kältemittels zu minimieren. - Seite 38 DE Dometic FJX 4. Entfernen Sie die Filter. 5. Montieren Sie die mittlere Abdeckung mit einem Drehmomentschlüssel von der Decke ab.
- Seite 39 Dometic FJX DE VORSICHT! Gefahr von Verletzungen und Sachschäden Halten Sie die mittlere Abdeckung mit Hilfe einer anderen Person fest, damit sie nicht herunterfällt. 6. Trennen Sie die Stromversorgungs- und Kommunikationskabel der Dachklimaanlage.
- Seite 40 DE Dometic FJX Entfernen Sie die Dacheinheit aus der Dachöffnung. ACHTUNG! Beschädigungsgefahr Stellen Sie sicher, dass das Dach das Gewicht der Person, die die Dacheinheit abnimmt, einschließ- lich des Gewichts der Dacheinheit, tragen kann (siehe Technische Daten auf Seite 59). Andern-...
- Seite 41 Dometic FJX DE 8. Schrauben Sie die Abdeckung der Dacheinheit mit einem Druckluftschrauber ab.
- Seite 42 DE Dometic FJX Bauen Sie die Abdeckung der Dacheinheit aus. 10. Bauen Sie das Gehäuse aus expandiertem Polypropylen (EPP) aus. 11. Schließen Sie die Dachklimaanlage an die Stromversorgung an (230 V, 50 Hz).
-
Seite 43: Prozessrohr Auswechseln
Dometic FJX DE 12. Schließen Sie das Kommunikationskabel an den Luftverteilerkasten an. Prozessrohr auswechseln Entlöten Sie das Prozessrohr. -
Seite 44: Einen Hochdrucktest Durchführen
DE Dometic FJX 2. Entfernen Sie das Prozessrohr mit einer Spitzzange. 3. Bringen Sie ein neues Prozessrohr an der Dacheinheit an. Das Prozessrohr muss folgende Eigenschaften haben: • Material: Kupfer • Länge: ≥ 130 mm • Durchmesser: 6 mm 4. Befestigen Sie das neue Prozessrohr durch Schutzgaslöten. -
Seite 45: Kältemittel Ablassen
Dometic FJX DE Der Schnellanschluss muss folgende Eigenschaften haben: • Gewindegröße: G1 4“ • Geeignet für Rohre mit einem Durchmesser von 4.75 mm, 5 mm, 6 mm, 6.3 mm und 8 mm • Geeignet für Rohre mit einer Länge von >25 mm ... - Seite 46 DE Dometic FJX 2. Schließen Sie den Rückgewinnungszylinder an die Vakuumpumpe an. 3. Stellen Sie den entsprechenden Rückgewinnungszylinder auf eine kalibrierte Waage. Halten Sie den Rückgewinnungszylinder aufrecht. 4. Starten Sie die Vakuumpumpe. Befolgen Sie die Anweisungen des Vakuumpumpenherstellers. ACHTUNG! Beschädigungsgefahr Überschreiten Sie nicht den zulässigen Druck des Rückgewinnungszylinders.
-
Seite 47: Kältemittel Einfüllen
Dometic FJX DE Kältemittel einfüllen ACHTUNG! Beschädigungsgefahr • Befüllen Sie die Dachklimaanlage nur mit dem auf dem Typenschild angegebenen Kältemittel (Tech nische Daten auf Seite 59). • Achten Sie darauf, dass beim Einfüllen des Kältemittels keine Verunreinigungen in den Kühlkreislauf gelangen. -
Seite 48: Auf Kältemittellecks Prüfen
DE Dometic FJX 6. Trennen Sie den Schnellanschluss von dem Prozessrohr. Prüfen Sie die Schweißstellen auf Kältemittellecks (siehe Mit einem Kältemittel-Leckdetektor auf Seite 48). Auf Kältemittellecks prüfen Mit einem Kältemittel-Leckdetektor Beachten Sie bei der Verwendung eines Kältemittel-Leckdetektors bitte Folgendes: • Die Verwendung von Silikondichtmitteln kann die Wirksamkeit von Leckdetektoren beeinträchtigen. Eigensi- chere Bauteile müssen vor der Arbeit nicht isoliert werden. -
Seite 49: Lüftungsanlage Überprüfen
Dometic FJX DE 5. Verlöten Sie das Leck. 6. Starten Sie den Befüllvorgang neu (siehe Kältemittel einfüllen auf Seite 47). Verwendung von Gas und Flüssigkeiten zur Lecksuche WARNUNG! Explosionsgefahr Verwenden Sie nur sauerstofffreien Stickstoff. ACHTUNG! Beschädigungsgefahr Verwenden Sie zur Lecksuche keine chlorhaltigen Reinigungsmittel. - Seite 50 DE Dometic FJX Die Dachklimaanlage kühlt die Lu. Schalten Sie die Dachklimaanlage aus (siehe Zugehörige Dokumente auf Seite 33). 8. Schließen Sie ein Amperemeter an die Dachklimaanlage an.
-
Seite 51: Dachklimaanlage Wieder Montieren
Dometic FJX DE Stellen Sie sicher, dass der aktuelle Bereich korrekt ist (siehe Technische Daten auf Seite 59). 10. Trennen Sie das Amperemeter. 11. Trennen Sie den Wechselstrom-Frequenzumrichter. Dachklimaanlage wieder montieren Montieren Sie das EPP-Gehäuse erneut. - Seite 52 DE Dometic FJX 2. Befestigen Sie die Abdeckung mit einem Schraubendreher mit folgendem Drehmoment: • Nur FreshJet FJX7337IHP und FJX 7457IHP: 2,550 … 3.33 Nm • Nur FreshJet FJX4233M, FJX4233EEH, FJX4233E(EH) und FJX7333IHP: 2,160 … 2.45 Nm 3. Passen Sie die Dacheinheit in die Dachöffnung ein.
- Seite 53 Dometic FJX DE 4. Heben Sie die Dacheinheit auf das Fahrzeugdach. Beachten Sie die Fahrtrichtung. 5. Stellen Sie sicher, dass die Unterseite des Dachrahmens mit flexibler, nicht aushärtender Butyl-Dichtmasse ab- gedichtet ist. 6. Ersetzen Sie gegebenenfalls die Dichtmasse. Setzen Sie die Dacheinheit in den Dachrahmen ein und richten Sie sie in der Nut des Dachrahmens aus. Richten Sie die Nut des Dachrahmens anhand der Ecken an der Vorderseite des Dachrahmens aus.
- Seite 54 DE Dometic FJX FJX4233M FJX4233EEH, FJX4333E(EH), FJX7333IHP, FJX7337IHP, FJX7457IHP a) Schließen Sie die zugehörigen Leitungen (1) an jeweils einen Kabelverbinder (2) an. b) Schließen Sie die Dachklimaanlage an die Stromversorgung an. c) Schließen Sie das Massekabel an das Massesystem des Fahrzeugs an. Nur mechanische Modelle: Schließen Sie das Kabel zwischen der externen Einheit und dem Luftkastendiffu- sor an.
- Seite 55 Dometic FJX DE FJX4233M FJX4233EEH, FJX4333E(EH), FJX7333IHP, FJX7337IHP, FJX7457IHP 12. Befestigen Sie die zuvor demontierten Luftkanäle an dem Luftverteilerkasten. 13. Befestigen Sie den Luftverteilerkasten an der Decke, indem Sie die 4 Schrauben durch die Dacheinheit führen. Ziehen Sie die Schrauben mit einem Drehmomentschlüssel und einem Anzugsmoment von 2.5 Nm ± 0.3 Nm...
- Seite 56 DE Dometic FJX FJX4233M 2.5 ± 0.3 Nm FJX4233EEH, FJX4333E(EH), FJX7333IHP, FJX7337IHP, FJX7457IHP 2.5 ± 0.3 Nm 14. Drücken Sie den Filter wieder vollständig in die Halterung. FJX4233M FJX4233EEH, FJX4333E(EH), FJX7333IHP, FJX7337IHP, FJX7457IHP 15. Rasten Sie die mittlere Abdeckung am Luftverteilerkasten ein.
-
Seite 57: Defekte Dachklimaanlage Anschließen
Dometic FJX DE FJX4233M CLICK FJX4233EEH, FJX4333E(EH), FJX7333IHP, FJX7337IHP, FJX7457IHP CLICK 8 Defekte Dachklimaanlage anschließen Wenn die Dachklimaanlage trotz defekter Komponenten an die Stromversorgung angeschlossen werden muss, sind vorher folgende Sicherheitsvorkehrungen zu treffen. Stellen Sie sicher, dass der Defekt keine anderen Komponenten beschädigt. -
Seite 58: Garantie
Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlas- sung des Herstellers in Ihrem Land (siehe dometic.com/dealer) oder an Ihren Fachhändler. Bitte senden Sie bei einem Reparatur- bzw. Gewährleistungsantrag folgende Unterlagen mit dem Gerät ein: •... -
Seite 59: Technische Daten
Dometic FJX DE den. Achten Sie beim Ablassen von Öl aus einem System darauf, dass es sich nicht entzündet oder mit dem Boden in Berührung kommt. 12 Technische Daten FreshJet FJX4233M 289,5 289,5 FreshJet FJX4233EEH, FJX4333E(EH) FJX7333IHP 289,5 289,5 ... - Seite 60 FreshJet FJX7457IHP 1090 Enthält fluorierte Treibhausgase. Hermetisch geschlossene Vorrichtung. Hiermit erklärt Dometic, dass dieser Funkgerätetyp der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar http://documents.dometic.com. FreshJet FJX4233M Kühlleistung in Anlehnung an 1500 W...
- Seite 61 Dometic FJX DE FreshJet FJX4233EEH FreshJet FJX4333EEH FreshJet FJX4333E Kühlleistung in Anlehnung an 1700 W 2200 W 2200 W ISO 5151: Heizleistung in Anlehnung an 800 W 1000 W – ISO 5151: Eingangswechselspannung: 220 V … 240 V / 50 Hz 220 V … 240 V / 50 … 60 Hz 220 V …...
- Seite 62 DE Dometic FJX FreshJet FJX7333IHP FreshJet FJX7337IHP FreshJet FJX7457IHP Schutzklasse (Dachklimaanla- IPX4 ge): Geräuschpegel (höchste Lüfter- < 70 dB(A) stufe) Frequenz 2,4 GHz Maximale Funkfrequenzleis- 19,14 dBm ≤ 7 m ≤ 7 m tung Vorgeschlagene maximale > 8 m Fahrzeuglänge (mit isolierten Wänden):...
