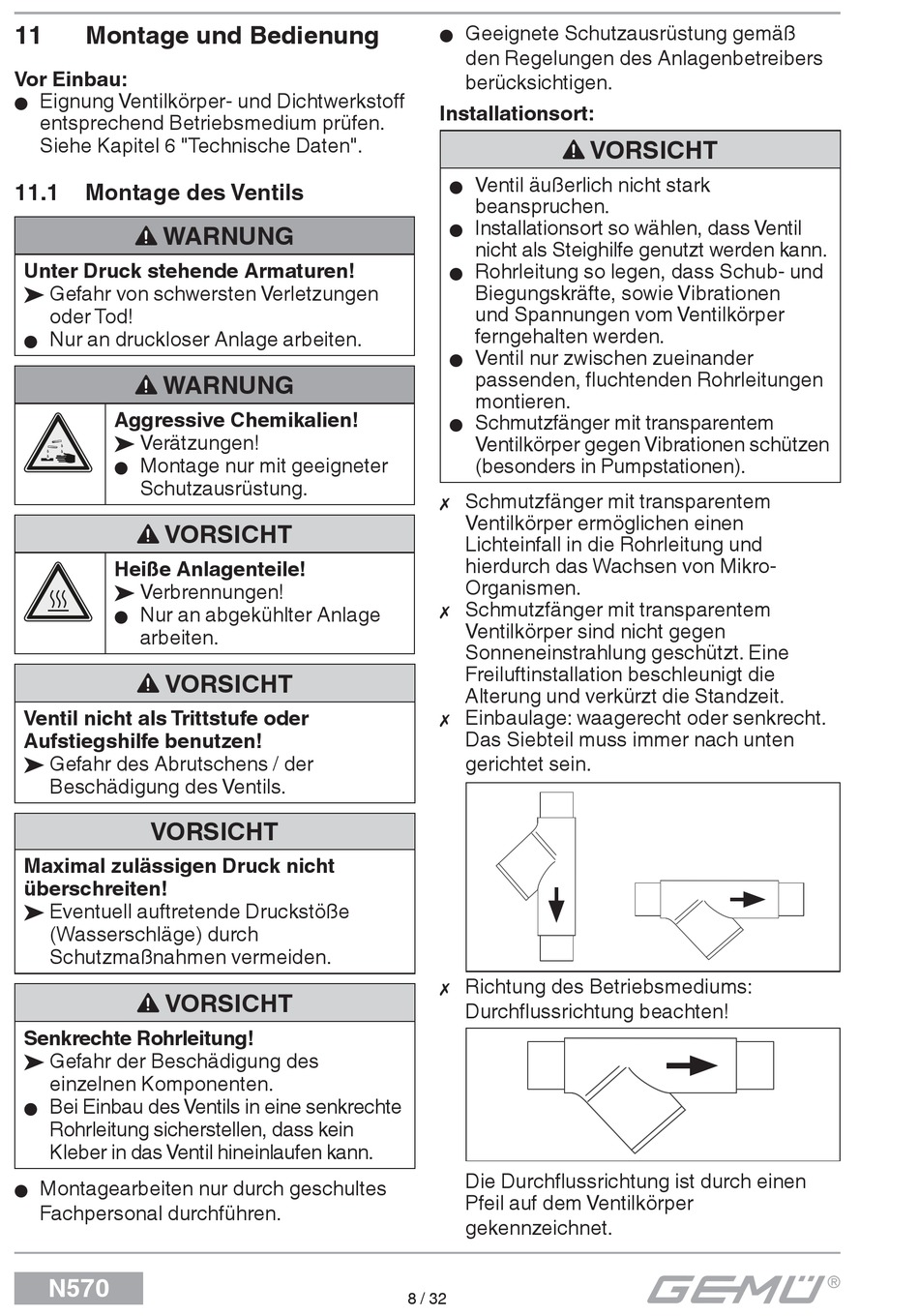

Montage und Bedienung

Vor Einbau:
Eignung Ventilkörper- und Dichtwerkstoff
G
entsprechend Betriebsmedium prüfen.
Siehe Kapitel 6 "Technische Daten".
11.1

Montage des Ventils

WARNUNG
Unter Druck stehende Armaturen!
® Gefahr von schwersten Verletzungen
oder Tod!
Nur an druckloser Anlage arbeiten.
G
WARNUNG
Aggressive Chemikalien!
® Verätzungen!
Montage nur mit geeigneter
G
Schutzausrüstung.
VORSICHT
Heiße Anlagenteile!
® Verbrennungen!
Nur an abgekühlter Anlage
G
arbeiten.
VORSICHT
Ventil nicht als Trittstufe oder
Aufstiegshilfe benutzen!
® Gefahr des Abrutschens / der
Beschädigung des Ventils.
VORSICHT
Maximal zulässigen Druck nicht
überschreiten!
® Eventuell auftretende Druckstöße
(Wasserschläge) durch
Schutzmaßnahmen vermeiden.
VORSICHT
Senkrechte Rohrleitung!
® Gefahr der Beschädigung des
einzelnen Komponenten.
Bei Einbau des Ventils in eine senkrechte
G
Rohrleitung sicherstellen, dass kein
Kleber in das Ventil hineinlaufen kann.
Montagearbeiten nur durch geschultes
G
Fachpersonal durchführen.
N570
Geeignete Schutzausrüstung gemäß
G
den Regelungen des Anlagenbetreibers
berücksichtigen.
Installationsort:
Ventil äußerlich nicht stark
G
beanspruchen.
Installationsort so wählen, dass Ventil
G
nicht als Steighilfe genutzt werden kann.
Rohrleitung so legen, dass Schub- und
G
Biegungskräfte, sowie Vibrationen
und Spannungen vom Ventilkörper
ferngehalten werden.
Ventil nur zwischen zueinander
G
passenden, fl uchtenden Rohrleitungen
montieren.
Schmutzfänger mit transparentem
G
Ventilkörper gegen Vibrationen schützen
(besonders in Pumpstationen).
Schmutzfänger mit transparentem

Ventilkörper ermöglichen einen
Lichteinfall in die Rohrleitung und
hierdurch das Wachsen von Mikro-
Organismen.
Schmutzfänger mit transparentem

Ventilkörper sind nicht gegen
Sonneneinstrahlung geschützt. Eine
Freiluftinstallation beschleunigt die
Alterung und verkürzt die Standzeit.
Einbaulage: waagerecht oder senkrecht.

Das Siebteil muss immer nach unten
gerichtet sein.
Richtung des Betriebsmediums:

Durchfl ussrichtung beachten!
Die Durchfl ussrichtung ist durch einen
Pfeil auf dem Ventilkörper
gekennzeichnet.
