DURATEC Analysentechnik GmbH • Rheinauer Strasse 4 • D-68766 Hockenheim
-
Nun den Saphirsitz mit rauher Seite nach unten in die Ventilhülse
einschieben. (Die polierte Seite muß unbedingt nach oben in Richtung
Rubinkugel zeigen)
-
Die Rubinkugel in die tiefere Seite der Keramikkegelführung geben und
beides mit Richtung der Kugel zum Saphirsitz in die Hülse eingeben
-
Die zweite Dichtscheibe aufdrücken.
Nach der Montage die Funktionen des Ventils durch die Blasprobe überprüfen. Das
Ventil muss von der Seite des Markierungsringes aus durchgeblasen werden können und
in Gegenrichtung sperren.

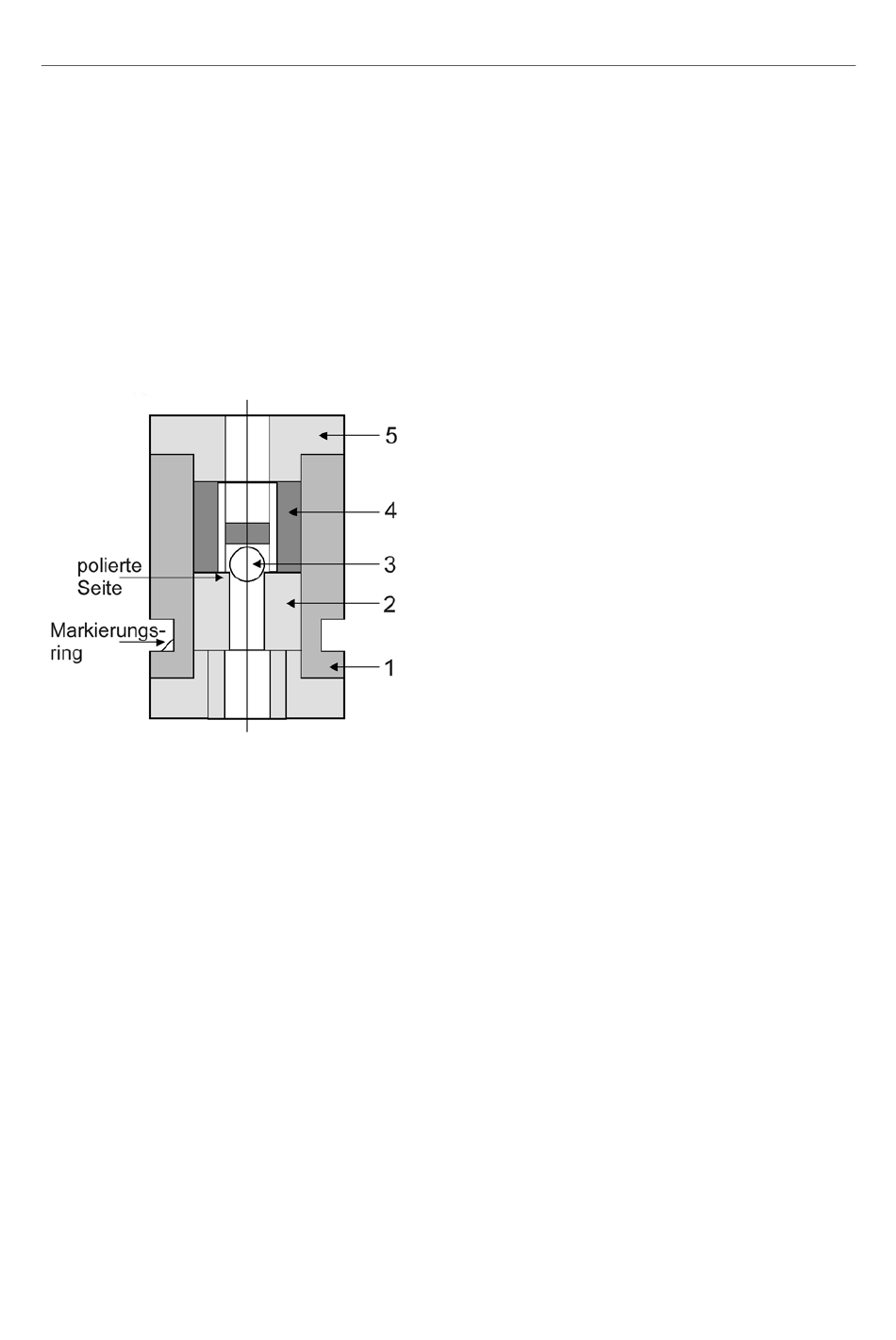

Abb 6. Aufbau der Ventilkartusche
6.1.
Ventilhülse mit Markierungsring
6.2.
Saphirsitz
6.3.
Rubinkugel
6.4.
Keramik-Kugelführung
6.5.
Peek-Dichtscheiben
- 38 -
