8.2.2 Aufbau des Pumpenkopfes

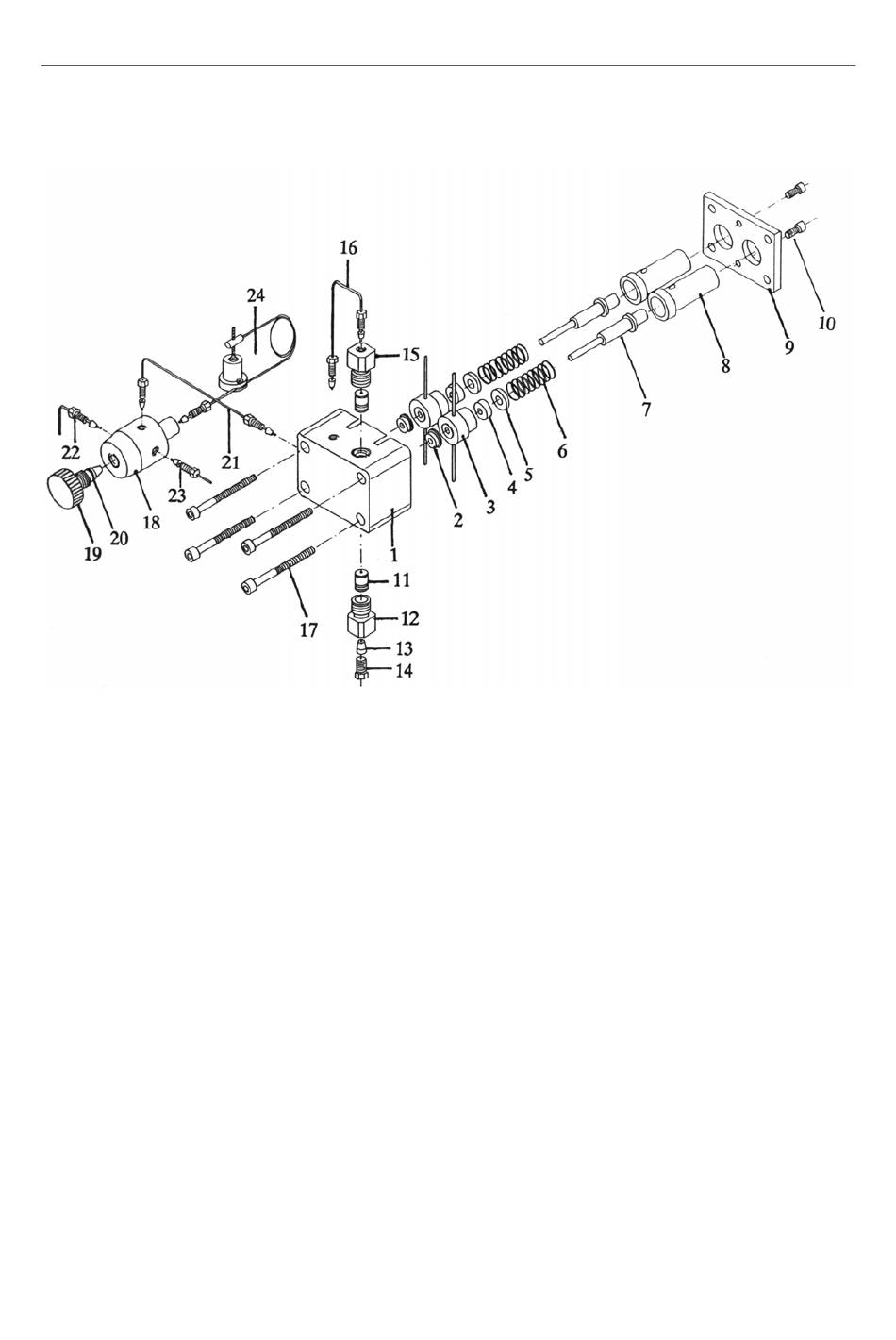

Die folgende Abbildung zeigt die Einzelteile des zerlegten Pumpenkopfes.
Abb. 5 Aufbau des Pumpenkopfes
5.1
Pumpenkopfblock
5.2.
Kolbendichtring (Miniflansch)
5.3.
Kolbenführung mit Kolbenhinterspülung
5.4.
Sekundärdichtring
5.5.
Zentrierscheibe
5.6.
Druckfeder
5.7.
Kolbeneinheit
5.8.
Führungshülse
5.9.
Druckplatte
5.10.
Inbusschraube
5.11.
Kugelventilkartusche
5.12.
Ansaug-Ventilgehäuse
5.13.
Peek Schneidring 1/8''
5.14.
Druckschraube
5.15.
Druck-Ventilgehäuse
5.16.
Verbindungskapillare Dämpfungskolben
5.17.
Inbusschraube M4x 45
5.18.
Block Entlüftungsventil
5.19.
Entlüftungshahn
