Anschließen Der Mw-Rahmenantenne; Mw-Außenantenne - Yamaha RX-V396RDS Bedienungsanleitung

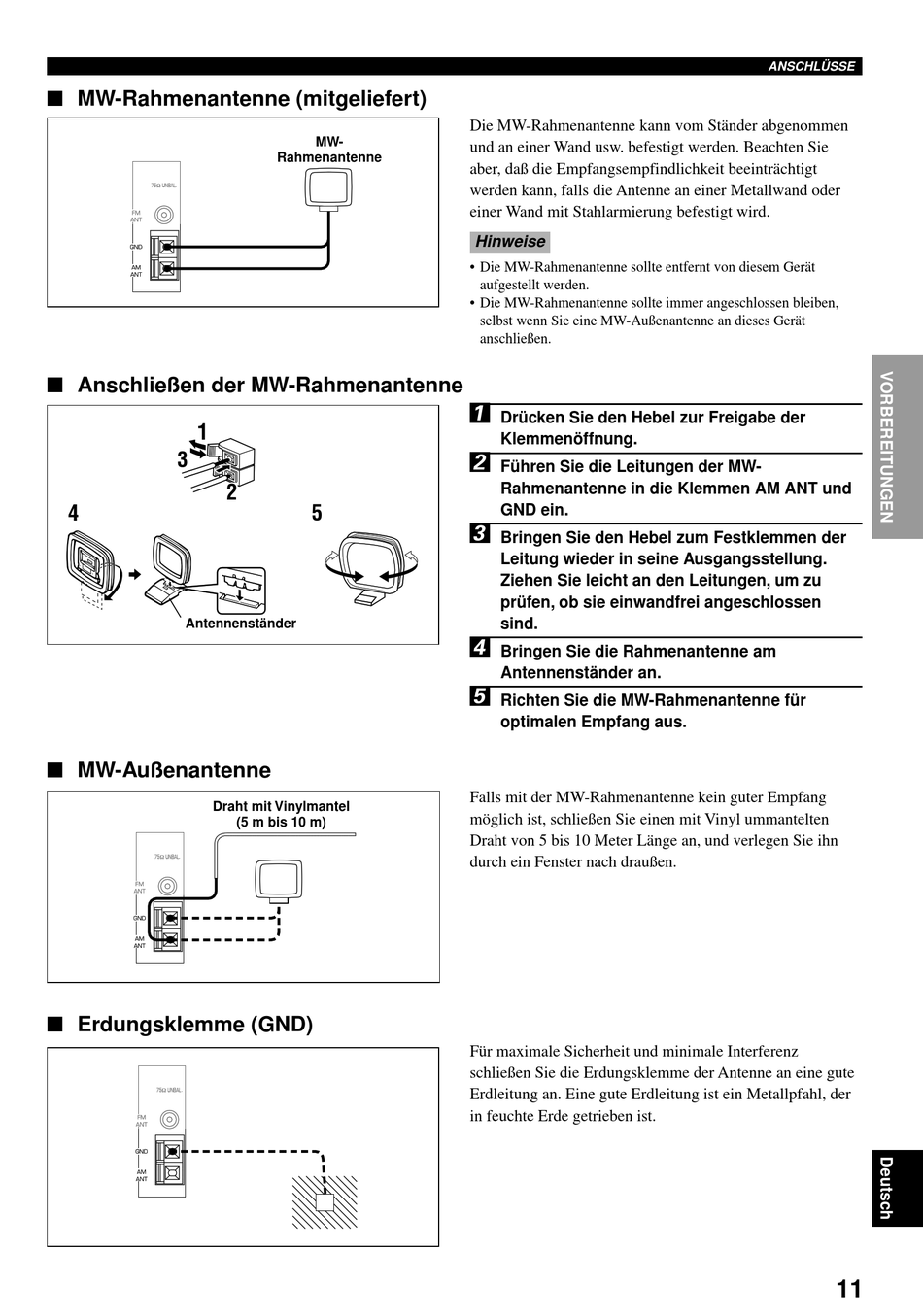

MW-Rahmenantenne (mitgeliefert)
Anschließen der MW-Rahmenantenne
1
3
2
4
Antennenständer
MW-Außenantenne
Draht mit Vinylmantel
(5 m bis 10 m)
Erdungsklemme (GND)
MW-
Rahmenantenne
5
Die MW-Rahmenantenne kann vom Ständer abgenommen
und an einer Wand usw. befestigt werden. Beachten Sie
aber, daß die Empfangsempfindlichkeit beeinträchtigt
werden kann, falls die Antenne an einer Metallwand oder
einer Wand mit Stahlarmierung befestigt wird.
Hinweise
• Die MW-Rahmenantenne sollte entfernt von diesem Gerät
aufgestellt werden.
• Die MW-Rahmenantenne sollte immer angeschlossen bleiben,
selbst wenn Sie eine MW-Außenantenne an dieses Gerät
anschließen.
1
Drücken Sie den Hebel zur Freigabe der
Klemmenöffnung.
2
Führen Sie die Leitungen der MW-
Rahmenantenne in die Klemmen AM ANT und
GND ein.
3
Bringen Sie den Hebel zum Festklemmen der
Leitung wieder in seine Ausgangsstellung.
Ziehen Sie leicht an den Leitungen, um zu
prüfen, ob sie einwandfrei angeschlossen
sind.
4
Bringen Sie die Rahmenantenne am
Antennenständer an.
5
Richten Sie die MW-Rahmenantenne für
optimalen Empfang aus.
Falls mit der MW-Rahmenantenne kein guter Empfang
möglich ist, schließen Sie einen mit Vinyl ummantelten
Draht von 5 bis 10 Meter Länge an, und verlegen Sie ihn
durch ein Fenster nach draußen.
Für maximale Sicherheit und minimale Interferenz
schließen Sie die Erdungsklemme der Antenne an eine gute
Erdleitung an. Eine gute Erdleitung ist ein Metallpfahl, der
in feuchte Erde getrieben ist.
ANSCHLÜSSE
11
