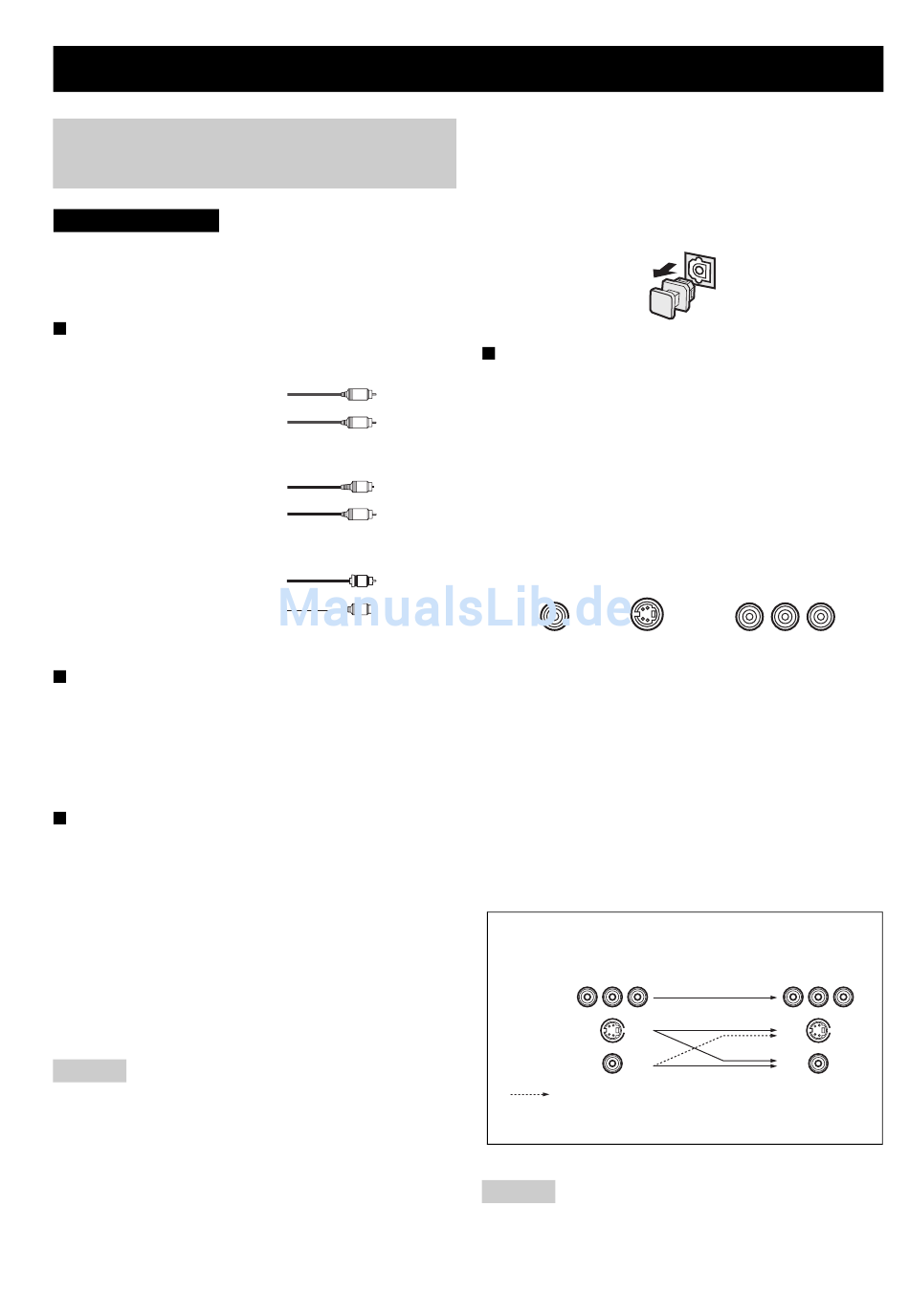

ANSCHLÜSSE
Vor dem Anschließen der
Komponenten
VORSICHT
Schließen Sie dieses Gerät oder andere Komponenten
nicht an das Netz an, bevor nicht alle Anschlüsse zwischen
den Komponenten fertig gestellt sind.
Kabelbezeichnungen
Für Analogsignale
linkes Analogkabel
rechte Analogkabel
Für Digitalsignale
lichtleiterkabel
koaxialkabel
Für Videosignale
videokabel
S Video kabel
Analogbuchsen
Sie können die Analogsignale von Audiokomponenten
nicht eingeben, indem Sie das Audio-Stiftkabel an die
Analogbuchsen dieses Gerätes anschließen. Schließen Sie
die roten Stecker an die rechten Buchsen und die weißen
Stecker an die linken Buchsen an.
Digitalbuchsen
Dieses Gerät weist Digitalbuchsen für die
Direktübertragung der Digitalsignale über Koaxial- oder
Lichtleiterkabel auf. Sie können die Digitalbuchsen für die
Eingabe der PCM-, Dolby Digital- und DTS-Bitstreams
verwenden. Wenn Sie Komponenten sowohl an die
COAXIAL- als auch an die OPTICAL-Buchsen
anschließen, dann wird den Eingangssignalen von der
COAXIAL-Buchse Vorrang eingeräumt. Alle
Digitaleingangsbuchsen sind kompatibel mit den 96 kHz
Digitalabtastsignalen.
Hinweis
Dieses Gerät verarbeitet die Digital- und Analogsignale separat.
Daher werden die an den Analogbuchsen eingespeisten
Audiosignale nur an den OUT (REC)-Analogbuchsen
ausgegeben. Ähnlich werden die an den Digitalbuchsen
(OPTICAL oder COAXIAL) eingespeisten Audiosignale nur an
der DIGITAL OUTPUT-Buchse ausgegeben.
14
ANSCHLÜSSE
Staubschutzkappe
Ziehen Sie die Kappe aus der Lichtleiterbuchse ab, bevor
Sie ein Lichtleiterkabel anschließen. Werfen Sie die Kappe
nicht weg. Wenn Sie die Lichtleiterbuchse nicht verwenden,
bringen Sie die Kappe wieder in ihrer ursprünglichen
Position an. Diese Kappe schützt die Buchse vor Staub.
Videobuchsen
Dieses Gerät weist drei Typen von Videobuchsen auf. Der
L
Anschluss hängt von der Verfügbarkeit der
Eingangsbuchsen an Ihrem Monitor ab. Die durch die
R
S VIDEO Buchsen an diesem Gerät eingespeisten Signale
werden automatisch für den Ausgang durch die VIDEO
Buchsen umgewandelt. Wenn V CONV. auf ON (siehe
O
Seite 53) eingestellt ist, dann können die durch die
C
VIDEO Buchsen eingespeisten Signale über die S VIDEO
Buchsen ausgegeben werden.
V
S
V
V
VIDEO-Buchse
V
Für konventionelle Komposit-Videosignale.
S VIDEO-Buchse
Für S Video Signale, aufgetrennt in Luminanz- (Y) und
Farb-Videosignale (C), um eine hochwertige
Farbreproduktion sicherzustellen.
COMPONENT VIDEO-Buchsen
Für Komponentensignale, aufgetrennt in Luminanz- (Y)
und Farbdifferenzsignale (P
bei der Bildreproduktion sicherzustellen.
Signalfluss innerhalb dieses Gerätes
COMPONENT
VIDEO
S VIDEO
VIDEO
Hinweis
Wenn Signale sowohl an den S VIDEO- als auch an den VIDEO-
Buchsen eingespeist werden, weisen die an der S VIDEO-Buchse
eingegebenen Signale Vorrang auf.
S VIDEO
VIDEO
, P
), um die beste Qualität
B
R
Eingang
Nur wenn V CONV. auf ON eingestellt ist
(siehe Seite 53).
COMPONENT VIDEO
P
P
Y
R
B
Ausgang
(MONITOR OUT)
