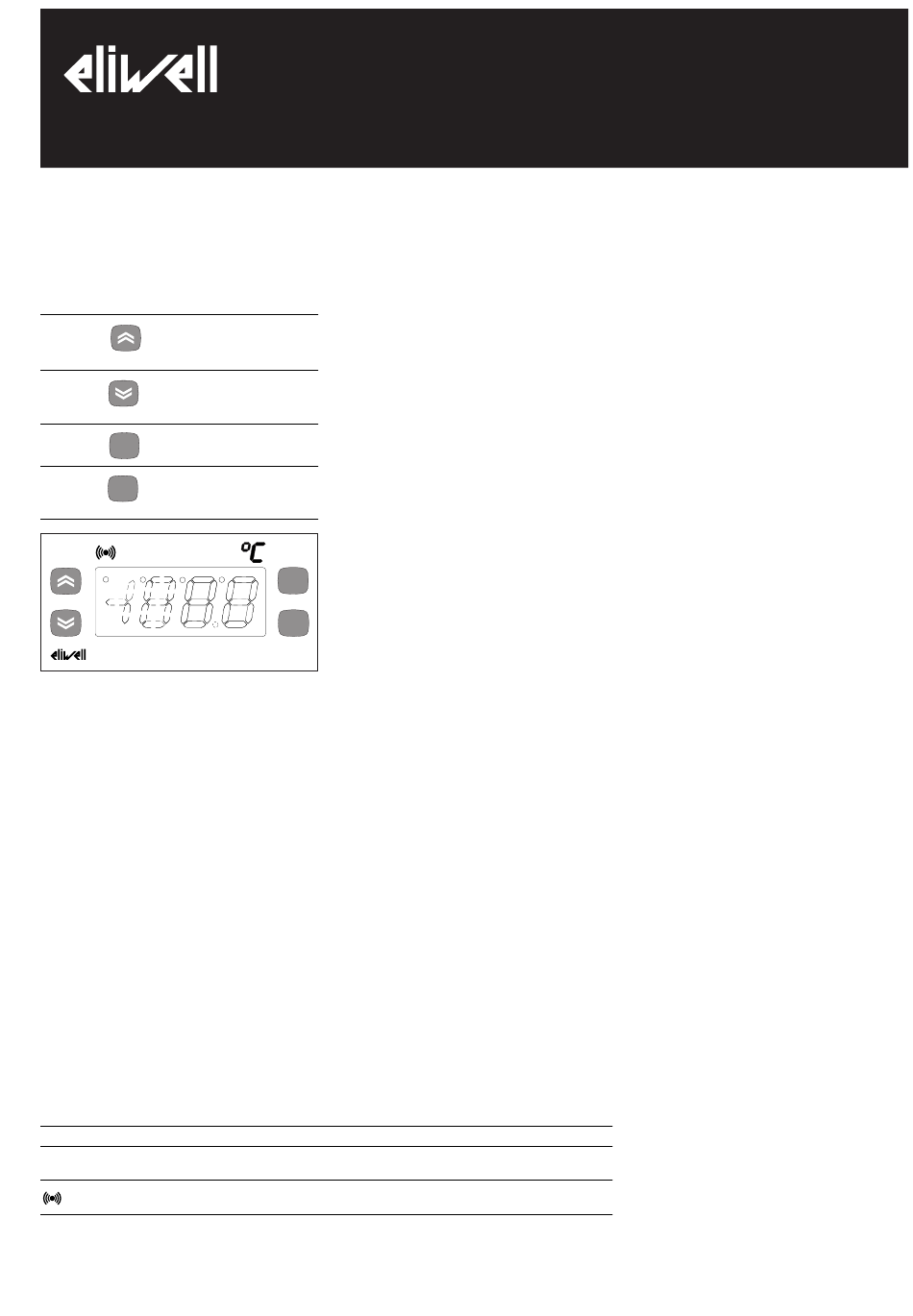

INTERFAZ USUARIO

El usuario dispone de un display y de cua-
tro teclas para el control del estado y la
programación del instrumento.
TECLAS Y MENÚ
Tecla UP Se desplaza por el menú
(SUBIR) Aumenta los valores
Tecla DOWN Se desplaza por el menú
(BAJAR) Disminuye los valores
Tecla fnc Función ESC (salida)
fnc
Tecla set Accede al Setpoint
set
Accede a los Menús
Confirma las órdenes
out
IC901
Al encenderse el instrumento se realiza un
Chequeo de Pilotos; durante algunos
segundos el display y los leds parpadean,
comprobando la integridad y buen funcio-
namiento de los mismos. El instrumento
dispone de dos Menús principales, el Menú
del "Estado de máquina" y el Menú de
"Programación".
ACCESO Y USO DE LOS MENÚS
Los recursos están organizados por menús,
a los cuales se accede pulsando y soltando
inmediatamente la tecla "set" (menú
"Estado máquina") o bien manteniendo
pulsada la tecla "set" durante más de 5
segundos (menú Programación). Para acce-
der al contenido de cada una de las carpe-
tas, indicadas con su correspondiente eti-
queta, basta con pulsar una vez la tecla
"set". A continuación es posible desplazar-
LED
Posición Función asociada
out Relé 1
Alarma
°C Setpoint
IC 901
termostato electrónico de 1 punto de intervención
se por el contenido de cada una de las car-
petas, modificarlo o utilizar las funciones
previstas en ella. Si no se pulsa el teclado
durante más de 15 segundos (tiempo máxi-
mo) o si pulsa una vez la tecla "fnc", se con-
firma el último valor visualizado en el dis-
play y se vuelve a la visualización anterior.
MENÚ ESTADO DE LA MÁQUINA
(Ver Esquema Menú Estado de la máquina)
Para entrar en el menú "Estado máquina"
pulse y suelte al mismo tiempo la tecla de
"set". Si no existen alarmas en curso, apa-
rece la etiqueta "SEt". Con las teclas "UP"
("SUBIR") y "DOWN" ("BAJAR") se puede
desplazar hasta las otras carpetas que con-
tiene el menú, que son:
-Pb1: carpeta valor sonda 1;
-SEt: carpeta configuración Setpoint.
Configuración Set
Para entrar en el menú "Estado máquina"
f nc
pulse y suelte al mismo tiempo la tecla
"set". Aparece la etiqueta de la carpeta
"Set". Para visualizar el valor del Setpoint
set
pulse nuevamente la tecla "set". El valor del
Setpoint aparece en el display. Para variar el
valor del Setpoint pulse, antes de que
pasen 15 segundos, las teclas "SUBIR" y
"BAJAR". Si el parámetro LOC = y, no es
posible modificar el Setpoint.
Visualización de sondas
En presencia de la etiqueta correspondien-
te, pulsando la tecla "set" aparece el valor
de la sonda que corresponde a la etiqueta.
MENÚ DE PROGRAMACIÓN
(Véase Esquema
Programación)
Para entrar en el menú "Programación"
pulse durante más de 5 segundos la tecla
"set". Si está previsto, se le pedirá
CONTRASEÑA de acceso (parámetro "PA1")
y (si se ha introducido la contraseña correc-
ta) a continuación aparece la etiqueta de la
primera carpeta.
Si la contraseña es errónea, el display visua-
lizará nuevamente la etiqueta PA1.
Para visualizar las otras carpetas pulse las
teclas "SUBIR" y "BAJAR". Para acceder al
Estado
ON en caso de relé encendido (excitado);
intermitente durante retardo, protección o activación bloqueada
ON durante alarma activa
ON durante la selección del Setpoint
interior de la carpeta pulse "set". Aparece
la etiqueta del primer parámetro visible.
Para pasar a los otros parámetros utilice las
teclas "SUBIR" y "BAJAR", para modificar el
parámetro pulse y suelte "set"; luego esta-
blezca el valor deseado con las teclas
"SUBIR" y "BAJAR" y confirme con las teclas
"set" para luego pasar al parámetro siguien-
te.
NOTA: Le aconsejamos apagar y encender
el instrumento cada vez que se modifique
la configuración de los parámetros para
evitar malos funcionamientos en la confi-
guración y/o temporizaciones en curso.
CONTRASEÑA
La contraseña "PA1" permite acceder a los
parámetros de programación. En la configu-
ración estándar no ha de introducir la contra-
seña. Para habilitarla (valor≠0) y asignarle el
valor deseado hay que entrar en el menú
"Programación", dentro de la carpeta con la
etiqueta "diS". En caso de que la contraseña
esté habilitada, se le pedirá al entrar en el
menú "Programación" (véase sección Menú
de programación).
UTILIZACIÓN DE LA COPY CARD (TARJETA
DE MEMORIA)
La Copy Card (tarjeta de memoria) es un
accesorio que conectado al puerto de serie
de tipo TTL permite programar rápidamente
los parámetros del instrumento. Las operacio-
nes se efectúan en el siguiente modo:
Upload
Con esta operación se cargan desde el ins-
Menú Estado de trumento los parámetros de programación.
Download
Con esta operación se descargan desde la
copy card al instrumento los parámetros de
la programación. Las operaciones se efectúan
accediendo a la carpeta identificada con la
etiqueta "FPr" y seleccionando (según sea el
caso) los comandos "UL" o bien "dL"; la ope-
ración se pone en marcha al pulsar la tecla
"set". Una vez realizada la operación aparece
"y"; si falla aparece "n".
NOTA:
• UPLOAD: instrumento --> Copy Card
• DOWNLOAD: Copy Card --> instru-
mento.
BLOQUEO DEL TECLADO
El instrumento puede, mediante la programa-
ción del parámetro "Loc" (ver carpeta con
etiqueta "diS"), desactivar el funcionamiento
del teclado. En el caso de bloquear el teclado
sigue siendo posible acceder al MENÚ de pro-
gramación pulsando la tecla "set". En todo
momento, es posible visualizar el Setpoint.
