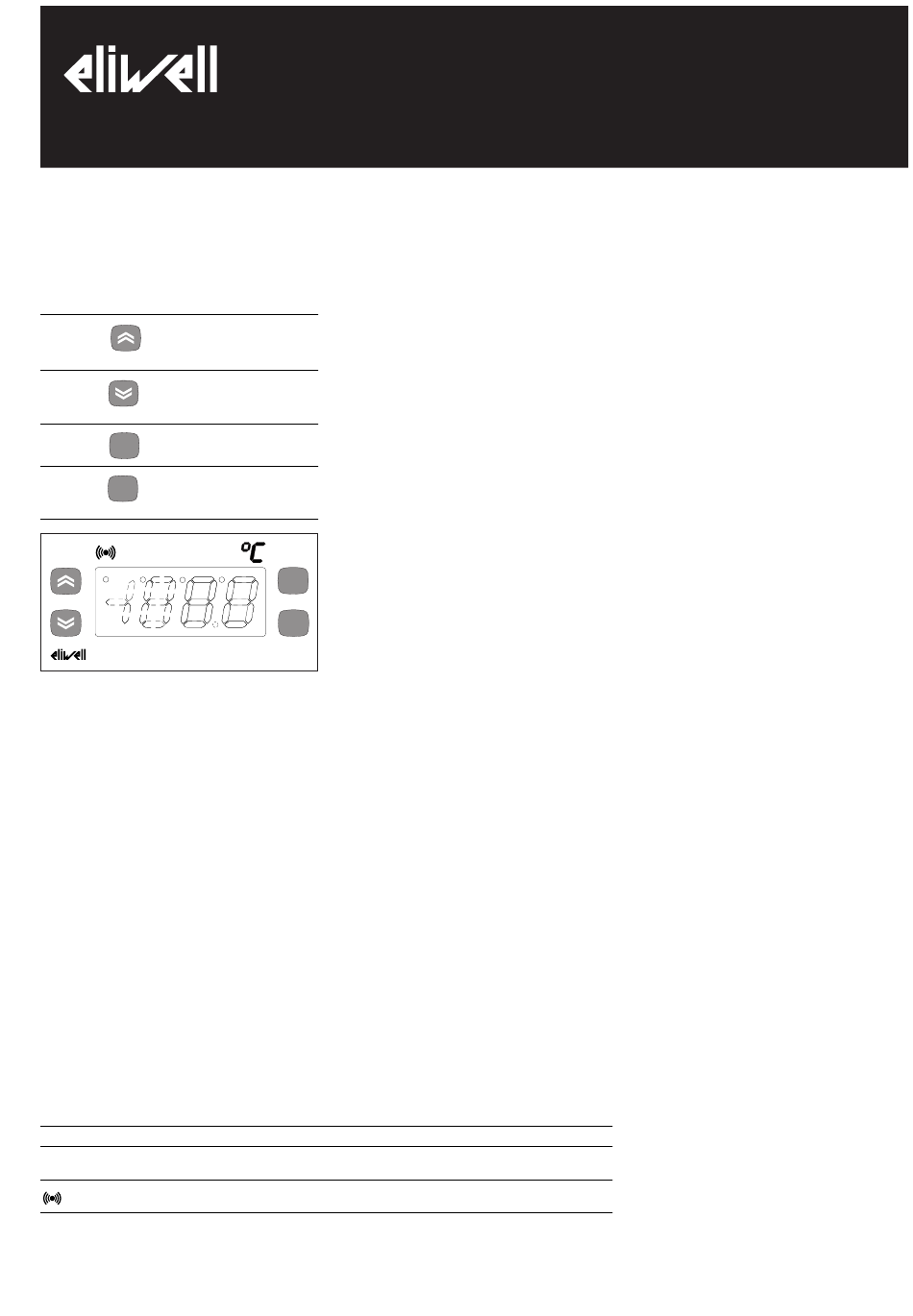

INTERFACCIA UTENTE

L'utente dispone di un display e di quattro
tasti per il controllo dello stato e la pro-
grammazione dello strumento.
TASTI E MENU
Tasto UP Scorre le voci del menu
Incrementa i valori
Tasto DOWN Scorre le voci del menu
Decrementa i valori
Tasto fnc Funzione di ESC (uscita)
fnc
Tasto set Accede al Setpoint
set
Accede ai Menu
Conferma i comandi
out
IC901
All'accensione lo strumento esegue un
Lamp Test; per qualche secondo il display
e i leds lampeggiano, a verifica dell'inte-
grità e del buon funzionamento degli stes-
si. Lo strumento dispone di due Menu
principali, il Menu "Stato macchina" e il
Menu di "Programmazione".
ACCESSO E USO DEI MENU
Le risorse sono organizzate a menu, a cui
si accede premendo e subito rilasciando il
tasto "set" (menu "Stato macchina") oppu-
re tenendo premuto il tasto "set" per oltre
5 secondi (menu Programmazione").
Per accedere al contenuto di ciascuna car-
tella, evidenziata dalla corrispondente
label, è sufficiente premere una volta il
tasto "set".
A questo punto è possibile scorrere il con-
tenuto di ciascuna cartella, modificarlo o
utilizzare le funzioni in essa previste.
LED
Posizione Funzione associata
out Relè 1
Allarme
°C setpoint
IC 901
termostato elettronico ad 1 gradino
Non agendo sulla tastiera per più di 15
secondi (time-out) o premendo una volta
il tasto "fnc", viene confermato l'ultimo
valore visualizzato sul display e si ritorna
alla visualizzazione precedente.
MENU STATO MACCHINA
(Vedi Schema Menu Stato Macchina)
Per entrare nel menu "Stato macchina"
premere e rilasciare istantaneamente il
tasto "set".
Se non vi sono allarmi in corso, appare la
label "SEt". Con i tasti "UP" e "DOWN" si
possono scorrere la altre cartelle contenu-
te nel menu, che sono:
-Pb1: cartella valore sonda 1;
-SEt: cartella impostazione Setpoint.
Impostazione Set
Entrare nel menu "Stato macchina" preme-
re e rilasciando istantaneamente il tasto
"set". Appare la label della cartella "SEt".
f nc
Per visualizzare il valore del Setpoint pre-
mere nuovamente il tasto "set".
Il valore del Setpoint appare sul display.
set
Per variare il valore del Setpoint agire,
entro 15 secondi, sui tasti "UP" e
"DOWN".
Se il parametro LOC = y non è possibile
modificare il Setpoint.
Visualizzazione sonde
Alla presenza della label corrispondente,
premendo il tasto "set" appare il valore
della sonda alla label associata.
MENU DI PROGRAMMAZIONE
(Vedi Schema Menu Programmazione)
Per entrare nel menu "Programmazione"
premere per oltre 5 secondi il tasto "set".
Se previsto verrà richiesta la PASSWORD di
accesso (parametro "PA1") e (se inserita la
password corretta) successivamente appa-
re la label della prima cartella.
Se la password é errata il display visualiz-
zerà di nuovo la label PA1.
Per scorrere le altre cartelle agire sui tasti
"UP" e "DOWN".
Per entrare all'interno della cartella pre-
mere "set". Appare la label del primo
parametro visibile. Per scorrere gli altri
Stato
ON per relé acceso (eccitato); lampeggiante per ritardo,
protezione o attivazione bloccata
ON per allarme attivo
ON per impostazione setpoint
parametri usare i tasti "UP" e "DOWN",
per modificare il parametro premere e
rilasciare "set" quindi impostare il valore
voluto con i tasti "UP" e "DOWN" e con-
fermare con il tasto "set" passare quindi al
parametro successivo.
NOTA: E' consigliato spegnere e riaccen-
dere lo strumento ogniqualvolta si modifi-
chi la configurazione dei parametri per
prevenire malfunzionamenti sulla configu-
razione e/o temporizzazioni in corso.
PASSWORD
La password "PA1" consente l'accesso ai
parametri di programmazione. Nella confi-
gurazione standard la password non é pre-
sente. Per abilitarla (valore≠0) e assegnar-
ne il valore desiderato bisogna entrare nel
menu "Programmazione", all'interno della
cartella con label "diS". Nel caso la pas-
sword sia abilitata sarà visibile all'ingresso
del menu "Programmazione".
UTILIZZO DELLA COPY CARD
La Copy Card è un accessorio che connes-
so alla porta seriale di tipo TTL consente la
programmazione rapida dei parametri
dello strumento. Le operazioni si effettua-
no nel seguente modo:
Upload
Con questa operazione si caricano dallo
strumento i parametri di programmazione.
Download
Con questa operazione si scaricano nello
strumento i parametri di programmazione.
Le operazioni si effettuano accedendo alla
cartella identificata dalla label "FPr" e sele-
zionando a seconda del caso i comandi
"UL" oppure "dL"; il consenso all'operazio-
ne viene dato premendo il tasto "set". Per
operazione eseguita appare "y" mentre
per operazione fallita appare "n".
NOTA:
• UPLOAD: strumento --> Copy Card
• DOWNLOAD: Copy Card --> strum.
BLOCCO DELLA TASTIERA
Lo strumento prevede, tramite opportuna
programmazione del parametro "Loc"
(vedi cartella con label "diS"), la possibilità
di disabilitare il funzionamento della
tastiera. In caso di tastiera bloccata è sem-
pre possibile accedere al MENU di pro-
grammazione premendo il tasto "set".
È comunque possibile inoltre visualizzare il
Setpoint.
