Code 9IS23013
D
Rel. 3/04

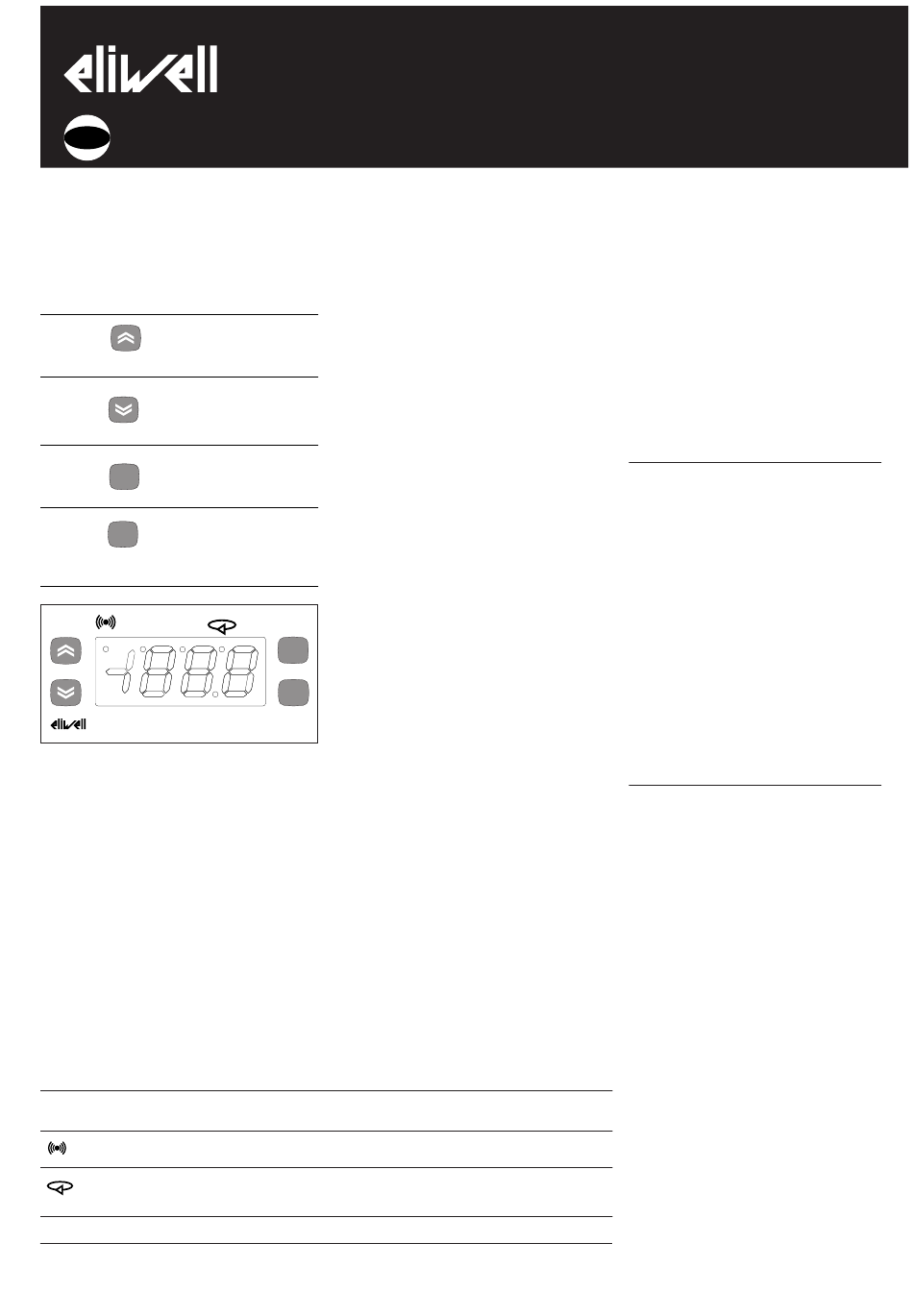

BENUTZERSCHNITTSTELLE
Der Benutzer verfügt über einen Display
sowie vier Tasten für die Kontrolle des Status
und die Programmierung des Instruments.
TASTEN UND MENÜS
Taste UP
Geht die Menüpositionen durch
Hebt die Werte an
Über Parameter programmierbar
(Abschnitt H31)
Taste DOWN
Geht die Menüpositionen durch
Senkt die Werte
Über Parameter programmierbar
(Abschnitt H32)
Taste fnc
Funktion ESC (Ausgang)
fnc
Über Parameter programmierbar
(Abschnitt H33)
Taste Set
Zugang zum Sollwert
set
Zugang zum Menü
Aktiviert die Funktionen*
Bestätigt die Befehle
Zeigt die Alarme an (falls vorhanden)
out 1
out 2
IC917LX
Beim Einschalten führt das Instrument
einen Lamp Test durch; für einige
Sekunden blinken das Display und die
Leds zur Überprüfung des
ordnungsgemäßen Zustands. Das
Instrument weist zwei Hauptmenüs auf,
das Menü "Maschinenstatus" und das
Menü "Programmierung".
LED
Position
Zugeordnete Funktion
out1
Relais 1 (OUT1)
out2
Relais 2 (OUT2)
Alarme
Soft Start/Auto-Tuning
(und Einstellung des Sollwerts) blinkend für Funktion Soft Start aktiv und/oder Auto-Tuning eingeschaltet
aux
aux
Dezimalpunkt
*optional, da das Display bei ausgeschalteter Maschine (in OFF) das Label OFF anzeigt.
IC 917 (LX)
zweistufiger elektronischer Regler mit PID-Regler und Auto-Tuning
ZUGANG UND BENUTZUNG DER MENÜS
Die Ressourcen sind in Menüs organisiert,
zu denen man durch Drücken und soforti-
ges Loslassen der Taste "Set" (Menü
"Maschinenstatus") oder durch Gedrückthalten
der Taste "Set" für mehr als 5 Sekunden
(Menü Programmierung") gelangt. Für den
Zugang zum Inhalt der einzelnen
Registerkarten, die durch das entsprechen-
de Label gekennzeichnet werden, einfach
ein weiteres Mal die Taste "Set" drücken.
An diesem Punkt ist es möglich, den Inhalt
der einzelnen Registerkarten durchzugehen,
ihn zu ändern oder die darauf vorgesehe-
nen Funktionen zu benutzen. Falls die
Tastatur für mehr als 15 Sekunden nicht
betätigt wird (Timeout) oder falls einmal
die Taste "fnc" gedrückt wird, so wird der
letzte auf dem Display angezeigte Wert
bestätigt und man kehrt zur vorausgehen-
den Anzeige zurück.
MENÜ MASCHINENSTATUS
(Siehe Aufbau des Menüs
Maschinenstatus)
f nc
Zum Aufrufen des Menüs "Maschinenstatus"
die Taste "Set" drücken und sofort loslassen.
Es erscheint das Label "SP1". Mit den
set
Tasten "UP" und "DOWN" können die übri-
gen im Menü enthaltenen Registerkarten
durchgegangen werden, das heißt:
-AL: Registerkarte Alarme (falls vorhanden,
mit Ausnahme der Fehler/Defekte Fühler);
-SP1: Registerkarte Einstellung Sollwert 1.
-SP2: Registerkarte Einstellung Sollwert 2.
Einstellung Sollwert 1 (Sollwert 2)
Zum Aufrufen des Menüs "Maschinenstatus"
die Taste "Set" drücken und sofort loslassen.
Es erscheint das Label der Registerkarte "SP1".
(Für die Einstellung des Sollwerts 2 die
Tasten "UP" und "DOWN" betätigen, bis
"SP2" erscheint). Zum Anzeigen des
Sollwerts 1 (2) erneut die Taste "Set"
drücken. Der Sollwert erscheint auf dem
Status
ON für Relais an (erregt); blinkend für verzögert,
Schutz oder Aktivierung blockiert
ON für Relais an (erregt); blinkend für verzögert,
Schutz oder Aktivierung blockiert
ON für Alarm aktiv; blinkend für Alarm stummgeschaltet
ON in der Phase der Einstellung des Sollwerts
ON für Hilfsausgang in Betrieb
ON für Instrument in Standby*
Display. Zum Ändern des Sollwerts 1 (2)
innerhalb von 15 Sekunden die Tasten "UP"
und "DOWN" betätigen. Falls der Parameter
LOC = y, so können die Sollwerte nicht
geändert werden.
Alarm läuft
Falls eine Alarmbedingung vorliegt, so
erscheint beim Aufrufen des Menüs
"Maschinenstatus" das Label der Registerkarte
"AL" (siehe Abschnitt "Diagnose").
MENÜ PROGRAMMIERUNG
(Siehe Aufbau des Menüs
Programmierung)
1) Anzeige der Parameter der Ebene 1
Zum Aufrufen des Menüs "Programmierung"
die Taste "Set" für mehr als 5 Sekunden
drücken. Falls erforderlich wird das PASSWORD
für den Zugang zur Ebene 1 verlangt (siehe
Parameter "PA1") und (falls das Password rich-
tig eingegeben wird) anschließend erscheint
das Label der ersten Registerkarte. Falls das
Password falsch ist, so erscheint auf dem
Display erneut das Label PA1. Zum
Durchgehen der übrigen Registerkarten die
Tasten "UP" und "DOWN" betätigen.
die Registerkarte zeigen alle nur die
Parameter der Ebene 1 an.
ANMERKUNG: Auf dieser Ebene sind die
Parameter der Ebene 2 NICHT sichtbar,
auch wenn sie NICHT durch ein Password
geschützt sind.
2) Anzeige der Parameter der Ebene 2
Nach dem Aufrufen des Menüs
Programmierung die Registerkarte "Cnf"
öffnen und die Parameter bis zum Label
PA2 durchgehen. Beim Drücken der Taste
"Set" werden ausschließlich alle Parameter
der Ebene 2 angezeigt und es erscheint das
Label der ersten Registerkarte des Menüs
Programmierung.
Die Parameter der Ebene 2 können durch
ein zweites Password geschützt werden
(siehe Parameter "PA2" " auf der
Registerkarte "diS", der nicht mit dem Label
PA2 auf der Registerkarte "Cnf" verwechselt
werden darf). Falls vorgesehen werden die
Parameter der Ebene 2 für den Benutzer
versteckt; beim Öffnen der Registerkarte
"Cnf" wird das PASSWORD für den Zugang
zur Ebene 2 verlangt und (nach der richti-
gen Eingabe des Passwords) anschließend
erscheint das Label der ersten Registerkarte
des Menüs Programmierung..
ANMERKUNG: auf dieser Ebene zeigen
die Registerkarte alle und nur die
Parameter der Ebene 2 an.
Die Parameter der Ebene 1 sind also nicht
sichtbar, es sei denn durch Verlassen des
Menüs Programmierung und Wiederholung
des Vorgangs 1).
