Tab. 1 Tableau description paramètres
DESCRIPTION
PAR.
REGULATEUR (répertoire avec étiquette "CP")
diF Différentiel. Différentiel d'intervention du relais. Le régulateur s'arrêtera quand est attein-
te la valeur du point de consigne programmée (sur indication de la sonde de réglage)
pour repartir à une valeur de température équivalant au point de consigne plus la valeur
du différentiel. Nota: ne peut pas prendre la valeur 0.
HSE Higher SEt. Limite haute du point de consigne
Lower SEt. Limite bas du point de consigne
LSE
Mode de fonctionnement. Si défini sur H, le régulateur est configuré en fonctionnement
HC
chaud. Si défini sur C, le régulateur est configuré en fonctionnement froid.
On time (compressor). Temps de fonctionnement de la sortie en cas de sonde en panne.
Ont (1)
Si programmé sur "1" avec Oft à "0", le relais reste toujours activé, tandis que pour Oft
>0, il fonctionne pendant le temps Ont et il reste à l'arrêt pendant le temps Oft.
OFt (1) Off time (compressor). Temps d'arrêt du relais en cas de sonde en panne. Si programmé
sur "1" avec Ont à "0", le régulateur reste toujours éteint, tandis que pour Ont >0, il
fonctionne pendant le temps Ont et il reste à l'arrêt pendant le temps Oft.
Delay (at) On Compressor. Temps retard activation relais.
dOn
dOF Delay (after power) OFF.Temporisation entre l'arrêt et le démarrage de la sortie relais.
Entre l'extinction du relais du régulateur et l'enclenchement successif, il faut que s'écoule
le laps de temps indiqué.
Delay between power-on. Temporisation entre deux enclenchements. Entre deux démar-
dbi
rages successifs du relais, il faut que s'écoule le laps de temps indiqué.
Delay output (from power) On. Temps de retard activation sorties à partir de la mise sous
OdO
tension de l'instrument ou après une absence de tension. 0= non activé.
AFFICHEUR (répertoire avec étiquette "diS")
(keyboard) LOCk. Verrouillage des touches. Il reste cependant la possibilité d'entrer dans
LOC
la programmation des paramètres et de les modifier, y compris l'état de ce paramètre
pour permettre le déblocage du clavier. y = oui; n = non.
PA1 PAssword 1. Mot de passe 1. Quand il est habilité (valeur différente de 0) représente la
clé d'accès pour accéder aux paramètres.
CAlibration 1. Valeur de température positive ou négative qui est additionnée à celle qui
CA1
est lue par la sonde (sonde 1) avant d'être visualisée et utilisée pour le réglage.
dro display read-out. Sélection °C ou °F pour la visualisation de la température lue par la
sonde. 0 = °C, 1 = °F.
NB: la modification de ce paramètre n'entraîne pas la modification des valeurs du
point de consigne, différentiel, ect (ex. Point de consigne=10°C reste 10°F)
CONFIGURATION (répertoire avec étiquette "CnF")
Sélection du type de sonde, PTC ou bien NTC. 0 = PTC ; 1 = NTC.
H00
reLease firmware. Version du dispositif : paramètre destiné uniquement à la lecture.
reL
tAble of parameters. Réservé : paramètre avec lecture uniquement
tAb
COPY CARD (répertoire avec étiquette "Fpr")
Up load. Transfert paramètres de programmation de l'instrument vers la Copy Card.
UL
Down load. Transfert paramètres de programmation de la Copy Card vers l'instrument.
dL
(1) voir Schéma Duty Cycle
* colonne DEFAULT: pour le paramètre HC la valeur par défaut varie selon le modèle.
** colonne VALEUR: à compléter, à la main, avec des réglages personnalisés (s'ils sont différents de la valeur programmée par défaut)
*** colonne NIVEAU: indique le niveau de visibilité des paramètres accessibles par le biais du PASSWORD (voir paragraphe correspondant)
(!) ATTENTION!
• Lorsque vous modifiez un ou plusieurs de ces paramètres indiqués par (!), pour garantir le fonctionnement correct du dispositif, le contrôleur doit être mis hors tension
puis sous tension à nouveau après la modification.
•NOTE: Il est conseillé d'éteindre et ré allumer le régulateur chaque fois que les paramètres seront modifiés!
APPUYER 5 sec
set
PA1≠0
PARAMÈTRES
répertoire niveau 1
CP
diS
CnF
FPr
IC 901
set
MODIFIER
PA1
PLAGE DÉFAUT*
0.1...30.0 2
LSE..302 99
-55.0...HSE -50
H/C H/C*
0...250 0
0...250 1
0...250 0
0...250 0
0...250 0
0...250 0
n/y n
0...250 0
-12.0...12.0 0
0/1 0
0/1 0/1*
/ /
/ /
/ /
/ /

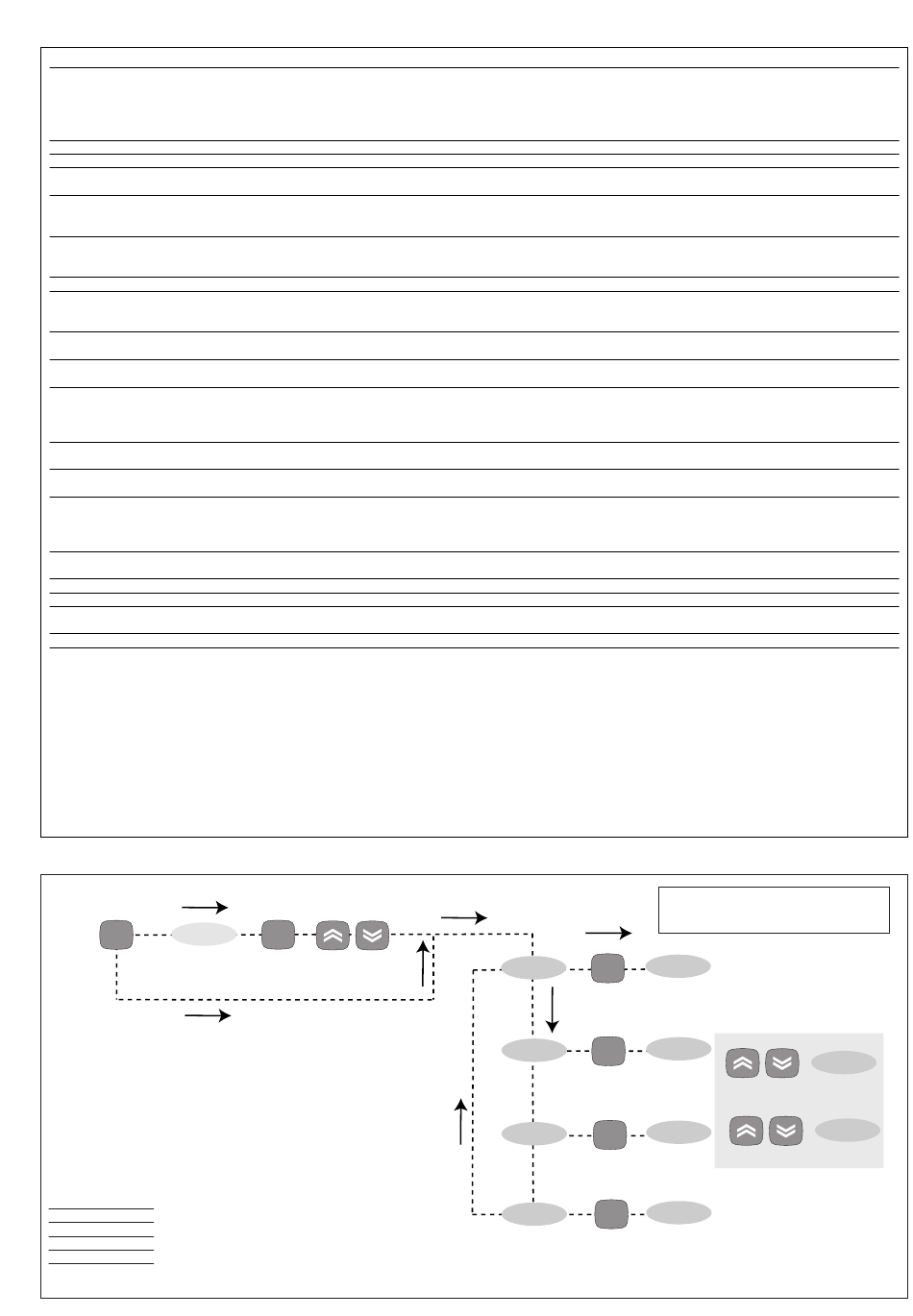

Schéma Menu de Programmation
set
Par niveau 1
CP
set Par niveau 1
diS set
set Par niveau 1
CnF
set
Par niveau 1
Fpr
niveau 1
VALEUR** NIVEAU*** U.M.
1 °C/°F
1 °C/°F
1 °C/°F
1 flag
1 min
1 min
1 sec
1 min
1 min
1 min
1 flag
1 numéro
1 °C/°F
1 flag
1 flag
1 /
1 /
1 /
1 /
DEFILER
PARAMETRES
MODIFIER
VALEUR
3/4
