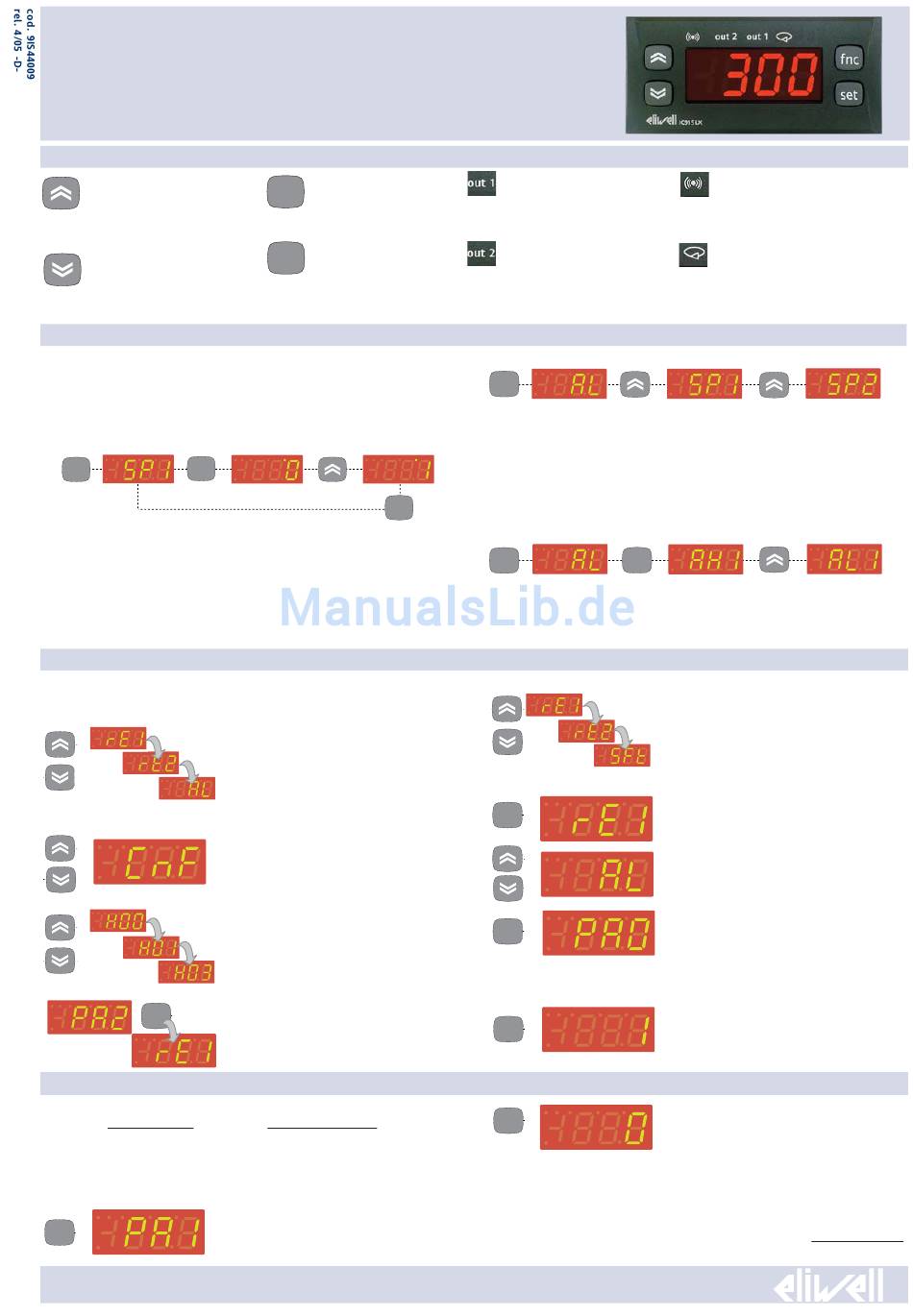

IC 915 LX
NTC-PTC/ P R V-I I-V/ Pt100 Tc
Zweistufiger elektronischer Regler
UP
Geht die Menüpositionen durch
Erhöht einen Wert
Über Parameter programmierbar
(siehe Par. H31)
DOWN
Geht die Menüpositionen durch
Verringert einen Wert
Über Parameter programmierbar
(siehe Parameter H32)
a) Durch kurzes Drücken der Taste 'Set' kann auf das Menü
Maschinenstatus zugegriffen werden.
Unter Normalbedingungen befinden sich im Inneren dieses
Menüs die Registerkarten der beiden Sollwerte.
Bei eingeblendetem Label 'SP1' zum Anzeigen des Sollwerts 1 die
Taste "Set" drücken. Der Sollwert 1 erscheint auf dem Display.
set
set
Zum Ändern des Sollwerts innerhalb von 15 Sekunden die Tasten
"UP" und "DOWN" betätigen.
Bei erneutem Druck der Taste Set, bei Druck auf die Taste fnc
oder nach Ablauf von 15 Sekunden wird der letzte angezeigte
Wert gespeichert und auf dem Display wird erneut das Label 'SP1'
angezeigt.
Zur Einstellung des Sollwerts 2 bitte analog vorgehen.
Das Menü ist in zwei Ebenen organisiert. Wird die Taste 'Set' für 5 Sekunden
gedrückt gehalten, gelangt man zu den Registerkarten der Benutzerebene (1).
Navigation auf Benutzerebene (1):
Zugang zur Programmierebene (2):
set
set
Es besteht die Möglichkeit, den Zugriff auf die Parameterverwaltung
sowohl auf Benutzerebene als auch auf Programmierebene durch einen
Passwortschutz einzuschränken. Die Passwörter werden durch
Konfigurierung der Parameter PA1 (Benutzerpasswort) und PA2
(Programmierpasswort) in der Registerkarte 'dIS' eingestellt. Die Passwörter
sind aktiv, wenn der Wert der 2 Parameter PA1 und PA2 ungleich 0 ist.
set
set
TASTEN UND LEDs
fnc
fnc
Funktion ESC (Beenden)
Über Parameter programmierbar
(siehe Par. H33)
set
set
Zugriff auf den Sollwert
Zugang zu den Menüs
Aktivierung von Funktionen
Bestätigung von Befehlen
Anzeige von Alarmen (sofern vorhanden)
MENÜ MASCHINENSTATUS
set
MENÜ PROGRAMMIERUNG
• Mit Hilfe der Tasten 'UP' und 'DOWN' kön-
nen alle Registerkarten des Menüs
Programmierung durchsucht werden, die
Parameter der Benutzerebene (1) enthalten
• Mit Hilfe der Tasten 'UP' und 'DOWN' die
Registerkarten der Benutzerebene (1) durchge-
hen, bis die Registerkarte mit dem Label 'CnF'
angezeigt wird. Anschließend 'Set' drücken um
auf die enthaltenen Parameter zuzugreifen.
• Bei Druck auf die Tasten 'UP' und
'DOWN' werdenalle in 'CnF' enthaltenen
Parameter der Benutzerebene (1) angezeigt.
Die Parameter durchgehen, bis auf dem
Display das Label 'PA2' eingeblendet wird
und anschließend 'Set' drücken.
• Bei Druck auf 'Set' bei eingeblendetem
Label 'PA2' wird auf dem Display 'rE1', also
die erste Registerkarte angezeigt, die
Parameter der Programmierebene enthält.
• Für den Zugang zum Menü "Programmierung"
die Taste "Set" länger als 5 Sekunden gedrückt
halten. Sofern programmiert, wird zur Eingabe
des PASSWORTS für den Zugang zur
Relais OUT 1
ON für Relais aktiv (erregt); blinkt
bei Verzögerung sowie bei blockierter
Schutzvorrichtung oder Aktivierung.
Relais OUT 2
ON für Relais aktiv (erregt); blinkt
bei Verzögerung sowie bei blockierter
Schutzvorrichtung oder Aktivierung.
b) Wenn keine Alarme aktiv sind, erscheint das Label "AL".
set
Mit den Tasten "UP" und "DOWN" können die übrigen im Menü
enthaltenen Registerkarten durchgegangen werden, das heißt:
- AL: Registerkate Alarme (falls vorhanden, mit Ausnahme der Fehler/Defekte Fühler);
-SP1: Registerkarte Einstellung Sollwert 1;
-SP2: Registerkarte Einstellung Sollwert 2.
c) Falls eine Alarmbedingung vorliegt, erscheint bei Aufruf des
Menüs "Maschinenstatus" das Label der Registerkarte "AL".
set
set
(Beispiel: Höchst- und Mindesttemperaturalarm)
Gehen Sie mit Hilfe der Tasten UP und DOWN die Liste der
Alarme durch und drücken Sie 'Set' um einen ausgewählten
Alarm anzuzeigen.
Navigation auf Programmierebene (2):
Ändern von Parametern (auf beiden Ebenen):
set
set
set
set
set
set
PASSWORT
set
set
Parameter der Programmierebene (2)
Gehen Sie im Menü Programmierung mit Hilfe der Tasten 'UP' und
'DOWN' die Registerkarten durch, die Parameter der Benutzerebene
enthalten, bis Sie die Registerkarte CnF erreichen.
Alarm
ON: Alarm aktiv; blinkend: Alarm
stummgeschaltet
Soft Start (und Sollwerteinstellung)
ON für reduzierten Sollwert;
blinkend für Funktion Soft Start aktiv.
set
• Mit Hilfe der Tasten 'UP' und 'DOWN' können
alle Registerkarten des Menüs Programmierung
durchsucht werden, die Parameter der
Programmierebene (2) enthalten.
• Bei Druck auf 'Set' wird die erste
Registerkarte des Manüs angezeigt
(Beispiel: Registerkarte "rE1").
• Mit Hilfe der Tasten 'UP' und 'DOWN'
können alle Registerkarten der aktuellen
Ebene angezeigt werden.
• Bei Druck auf 'Set' in der ausgewählten
Registerkarte (in diesem Fall "AL"), wird der
erste in der aktuellen Ebene enthaltene.
Parameter angezeigt. Wählen Sie den
gewünschten Parameter mit Hilfe der
Tasten 'UP' und 'DOWN' aus.
• Bei Druck auf 'Set' wird der Wert des
ausgewählten Parameters angezeigt, der
nun mit den Tasten 'UP' und 'DOWN'
geändert werden kann.
Benutzerebene (1) aufgefordert.
• Ist der Passwortschutz 1 aktiv (Parameter
ungleich 0), muss das Passwort eingegeben
werden. Wählen Sie hierzu den korrekten
Wert mit Hilfe der Tasten UP und DOWN
aus und bestätigen Sie die Eingabe mit 'Set'.
