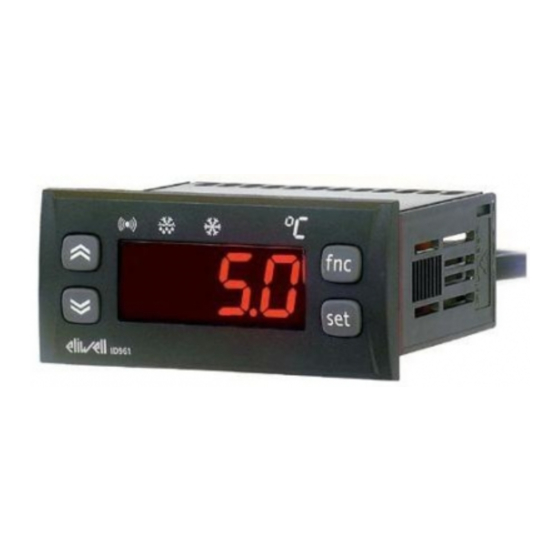

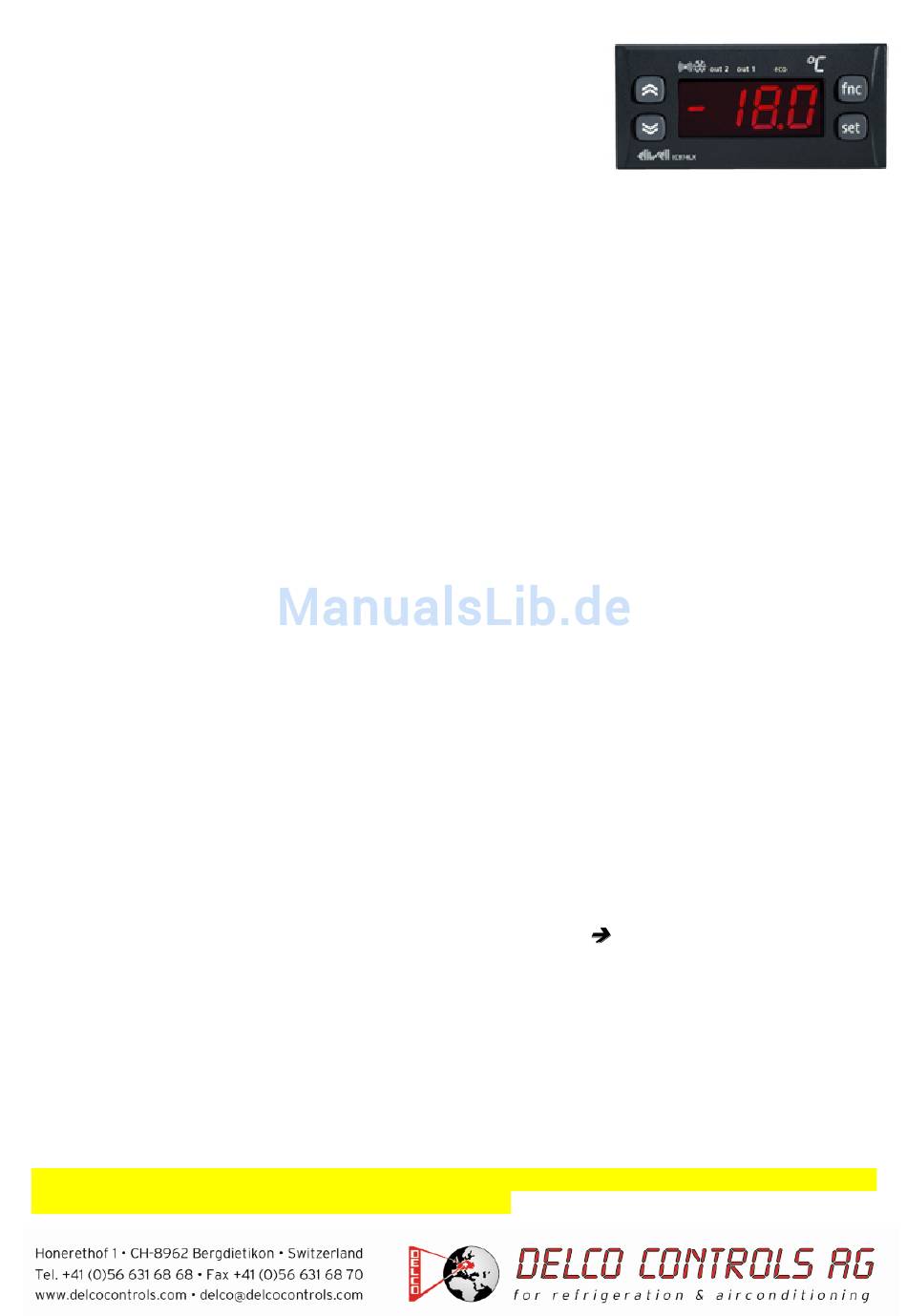

IC 974 / IC 974 LX
Kurzanleitung
Einstellung Sollwert / Setpoint (Ausschalttemperatur):
„set"-Taste kurz drücken und wieder loslassen. Im Display erscheint „SP1".
Mit der Taste „UP" oder „DOWN" wechselt man zum Sollwert 2 („SP2").
Zum Anzeigen des Sollwerts erneut die Taste „set" kurz drücken. Der Sollwert erscheint auf
dem Display. Zum Ändern des Sollwerts innerhalb von 15 Sekunden die Tasten „UP" oder
„DOWN" betätigen.
Programmierung:
(Alle Parameter sind in 9 Kapitel / Register eingeteilt und in zwei Passwortebenen)
„set"-Taste für ca. 6 Sekunden drücken.
Im Display erscheint der Code des ersten Kapitels/Registers („rE1").
Zum Durchgehen der übrigen Registerkarten die Tasten „UP" und „DOWN" benutzen.
- rE1
(Relay 1)
- rE2
(Relay 2)
- dEF
(Defrost)
- FAn
(Fan)
- AL
(Alarm)
- Add
(Communication)
- diS
(Display)
- CnF
(Configuration)
- FPr
(Copy Card)
Während der Anzeige dieses Codes (z.B. „rE1") die „set"-Taste nochmals kurz drücken und es
erscheint der erste Parameter-Code aus diesem Kapitel/Register (Passwortebene 1).
Zum Durchgehen der übrigen Parameter die Tasten „UP" und „DOWN" benutzen, zum Ändern
des Parameters die Taste „set" drücken und loslassen, dann den gewünschten Wert mit den
Tasten „UP" und „DOWN" eingeben, mit der Taste „set" bestätigen und dann zum nächsten
Parameter übergehen.
Zugang zur Passwortebene 2: über Kapitel/Register „CnF"
Wenn die Tastatur für mehr als 15 Sekunden nicht betätigt wird (Time-out) oder wenn die Taste
„fnc" einmal gedrückt wird, so wird der zuletzt auf dem Display angezeigte Wert bestätigt und
man kehrt zur vorausgehenden Anzeige zurück.
Manuelle Abtauung:
Zur manuellen Aktivierung des Abtauzyklussees die Taste „UP" für mehr als 5 Sekunden
gedrückt halten.
Anmerkung: Es wird empfohlen, das Instrument immer aus- und wieder einzuschalten, wenn
die Konfigurierung der Parameter geändert worden ist.
11/2010
RELAIS 1 / REGLER 1
RELAIS 2 / REGLER 2
ABTAUUNG
GEBLÄSE
ALARME
KOMMUNIKATION
ANZEIGE
KONFIGURATION
COPY CARD
Seite 2
Seite 3
Seite 4
Seite 5
Seite 6
Seite 7
Seite 8
Seite 8
